Длина (L), мм: 73,5

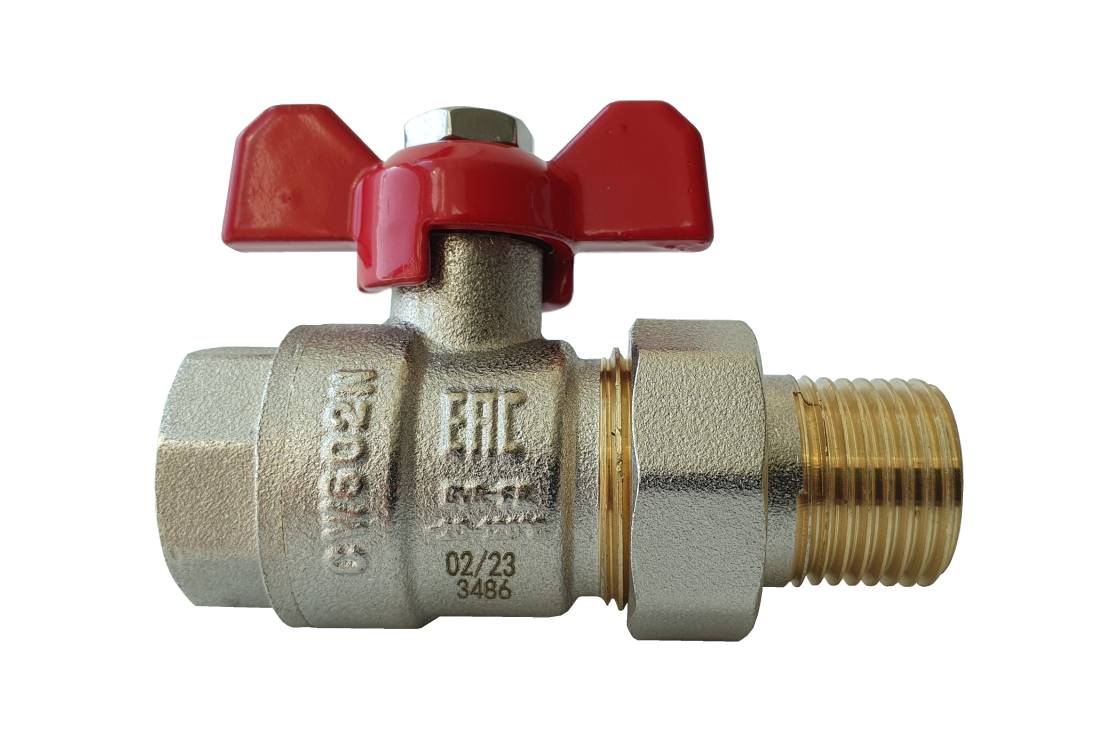

Исполнение: латунный полнопроходной с накидной гайкой и ниппелем
Номинальный диаметр (DN), мм: 15 (ГОСТ 28338)
Масса, кг, не более: 0,271 (1) 0,225 (2)
Номинальное давление (PN), бар: 40
DN: 15
Максимальный момент затяжки при монтаже, Усилие- Нм: 70
Технические характеристики
Длина (L), мм:
73,5
Исполнение:
латунный полнопроходной с накидной гайкой и ниппелем
Номинальный диаметр (DN), мм:
15 (ГОСТ 28338)
Масса, кг, не более:
0,271 (1) 0,225 (2)
Номинальное давление (PN), бар:
40
DN:
15
Максимальный момент затяжки при монтаже, Усилие- Нм:
70
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
14
Температура рабочей среды, °С:
-20..120
Допустимая концентрация гликоля:
0,5
Материал гайки:
сталь 304
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба/наружная резьба по UNI ISO 228/1
Размер присоединительной резьбы, дюймы:
0,5
Материал корпуса:
латунь ЛС58-2
D,мм:
13.2 (1) 14 (2)
Уплотнение штока:
PTFE
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
S, mm:
25
F,мм:
14.5 (1) 12 (2)
L , мм:
73,5
Ø d, мм:
15
