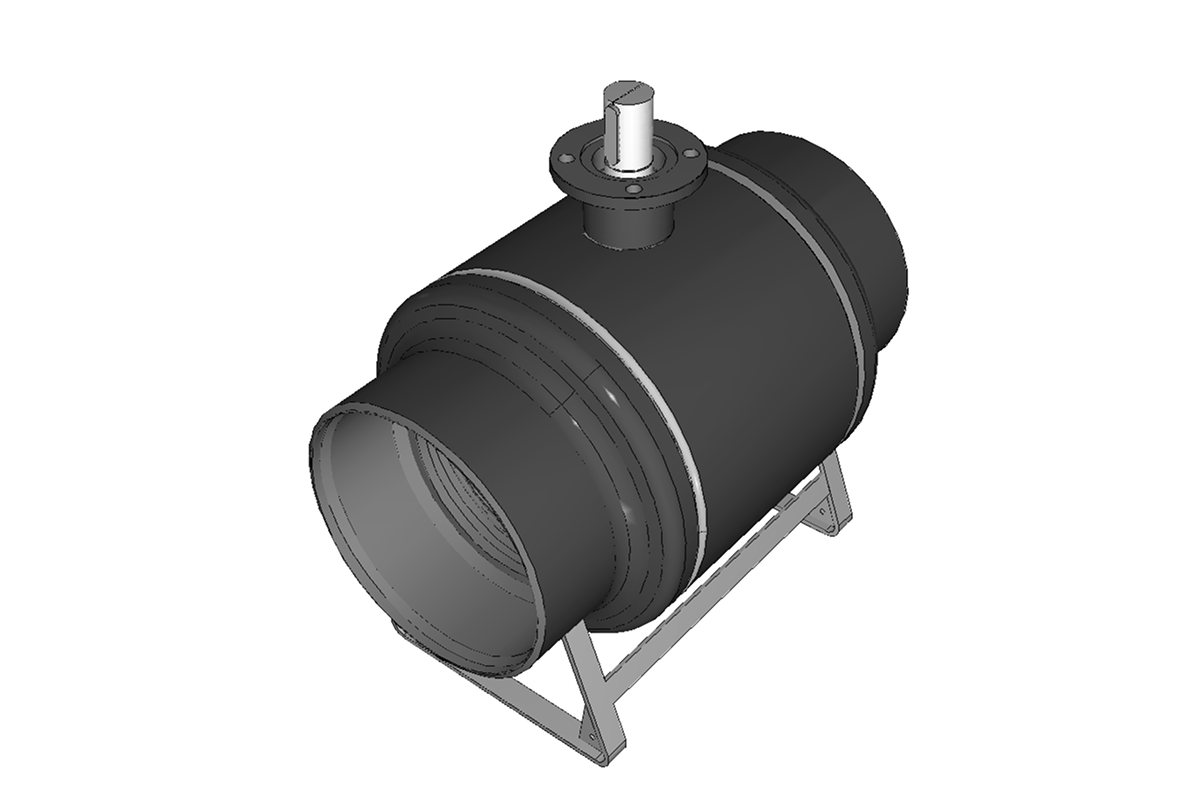

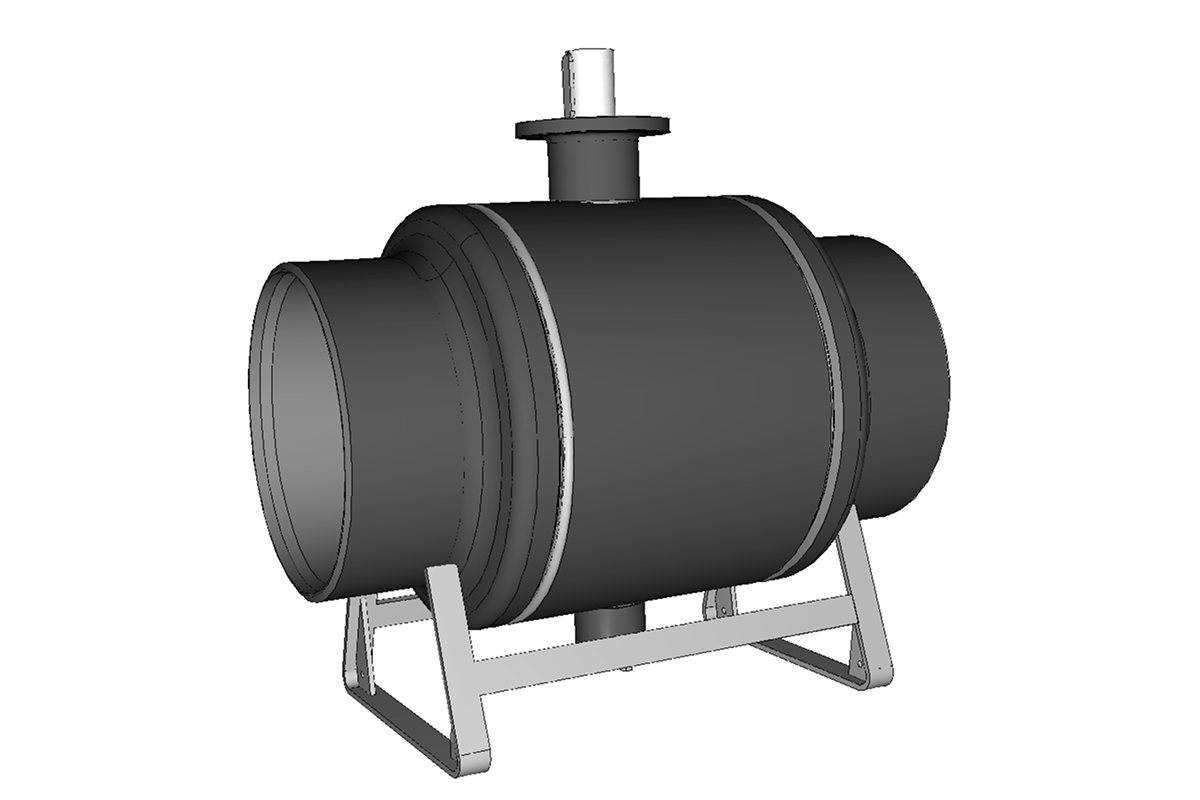

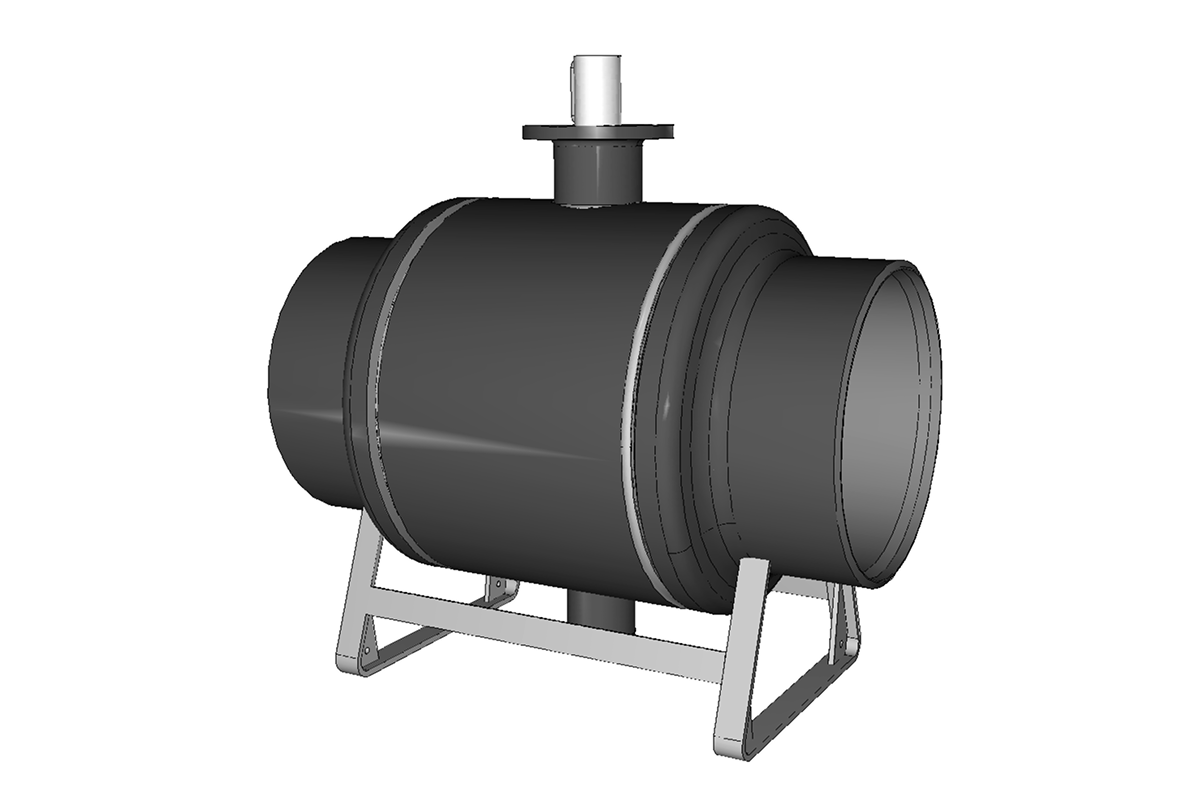

Номинальный диаметр (DN), мм: 500
Исполнение: RB/WW/WG
Масса, кг, не более: 613
Номинальное давление (PN), бар: 25
Температура рабочей среды, °С: от -20 до 180 °C (от -40 до +200 °С кратковременно)
Пропускная способность Kvs, м³/ч: 14258
Допустимая концентрация гликоля: 50,00%
Технические характеристики
Номинальный диаметр (DN), мм:
500
Исполнение:
RB/WW/WG
Масса, кг, не более:
613
Номинальное давление (PN), бар:
25
Температура рабочей среды, °С:
от -20 до 180 °C (от -40 до +200 °С кратковременно)
Пропускная способность Kvs, м³/ч:
14258
Допустимая концентрация гликоля:
50,00%
Герметичность затвора (объем протечки / класс герметичности):
Класс А по ГОСТ 9544
Присоединение к трубопроводу:
Приварное
Рабочая среда:
Вода или водогликолевые смеси с концентрацией гликоля до 50%.
Материал корпуса:
Сталь Q235 (С235)
Уплотнение штока:
FPM
Материал патрубка:
20# Steel (Сталь 20)
Материал седла:
PTFE+C 25%
Фланец (в модификациях с фланцем):
20# Steel (Сталь 20)
Управление:
Фланец для установки привода
Температура окружающей среды, °C:
от -40 до 70 °C
Пробное (испытательное) давление согласно ГОСТ 356, бар:
37,5
L , мм:
1250
ØD корп, мм:
740
Ød , мм:
530
Ødпр, мм:
436
B , мм:
478
G , мм:
123
A , мм:
545
Z, мм:
40
Y, мм:
640
X, мм:
808
