A, мм: 107
Номинальный диаметр (DN), мм: 125

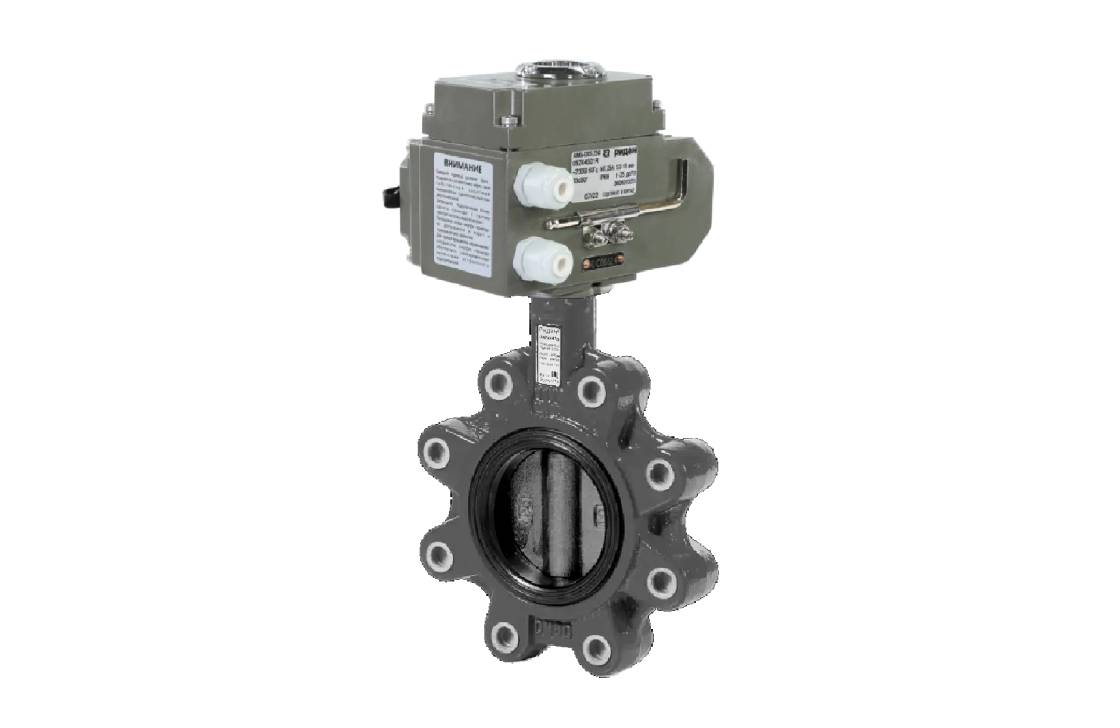

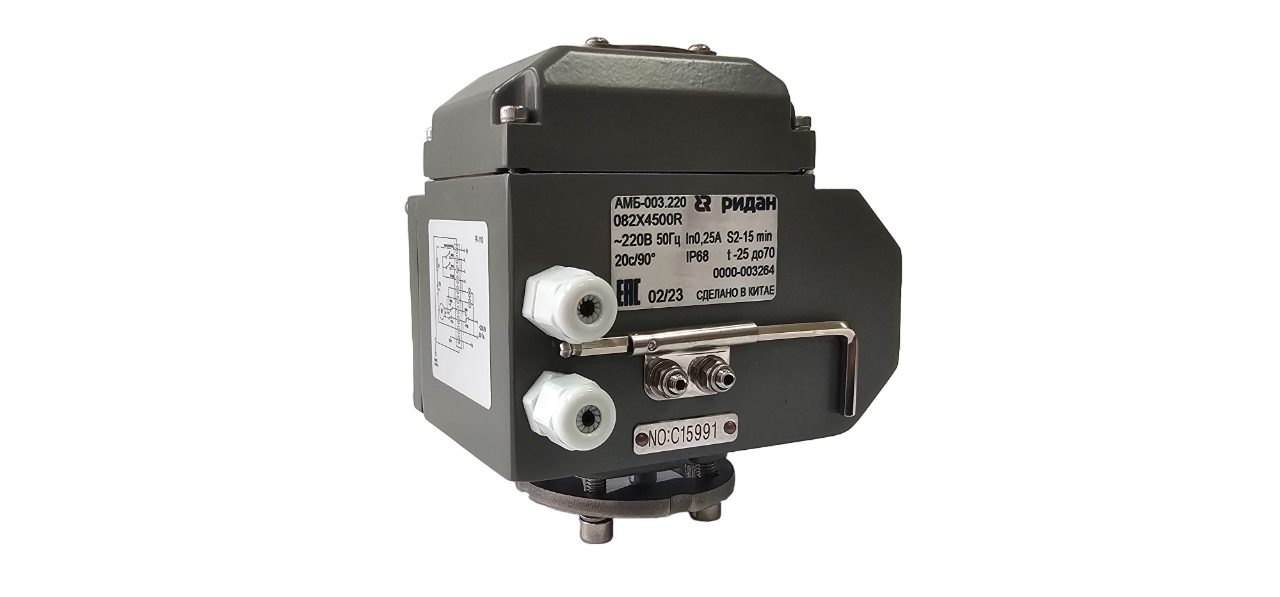

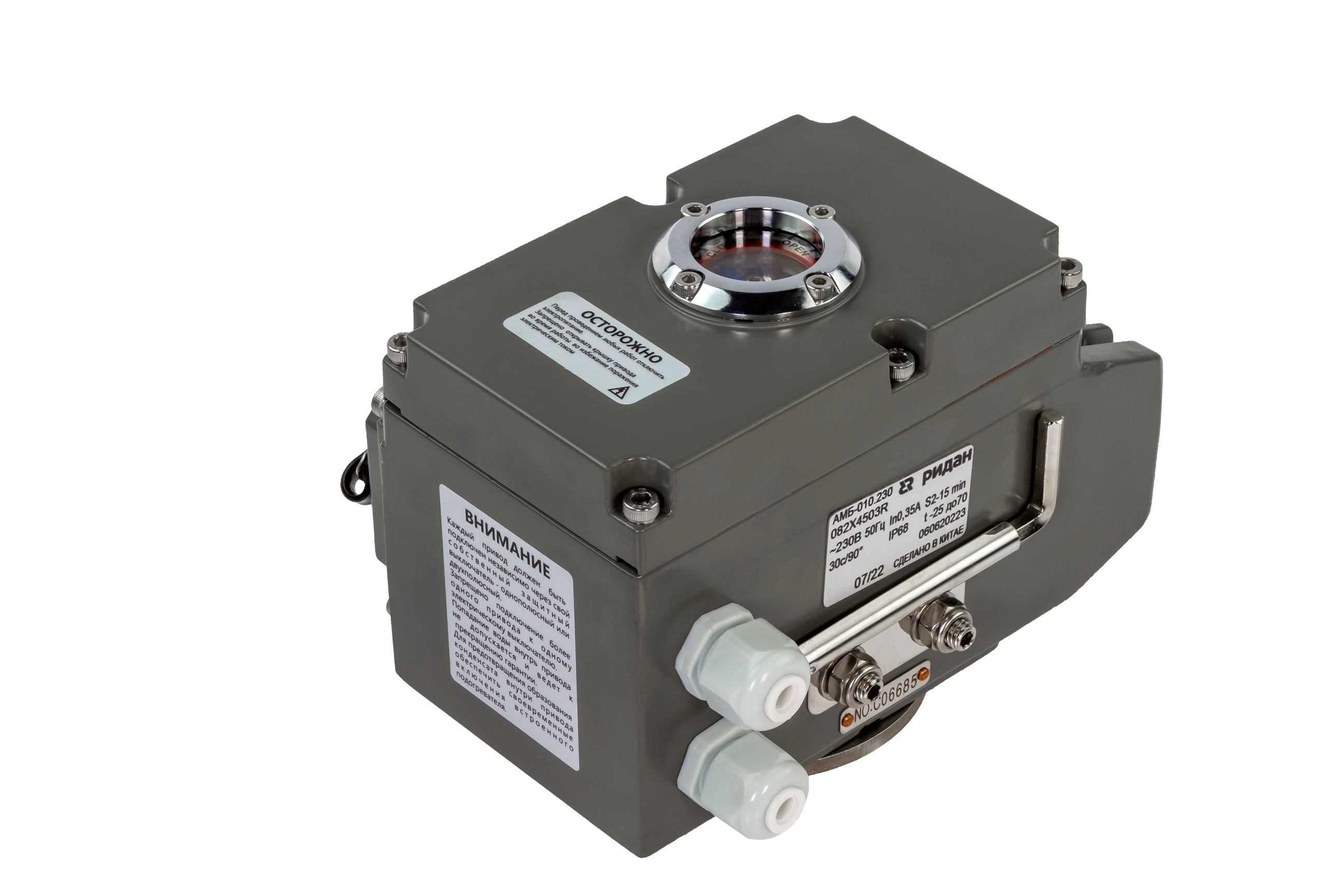

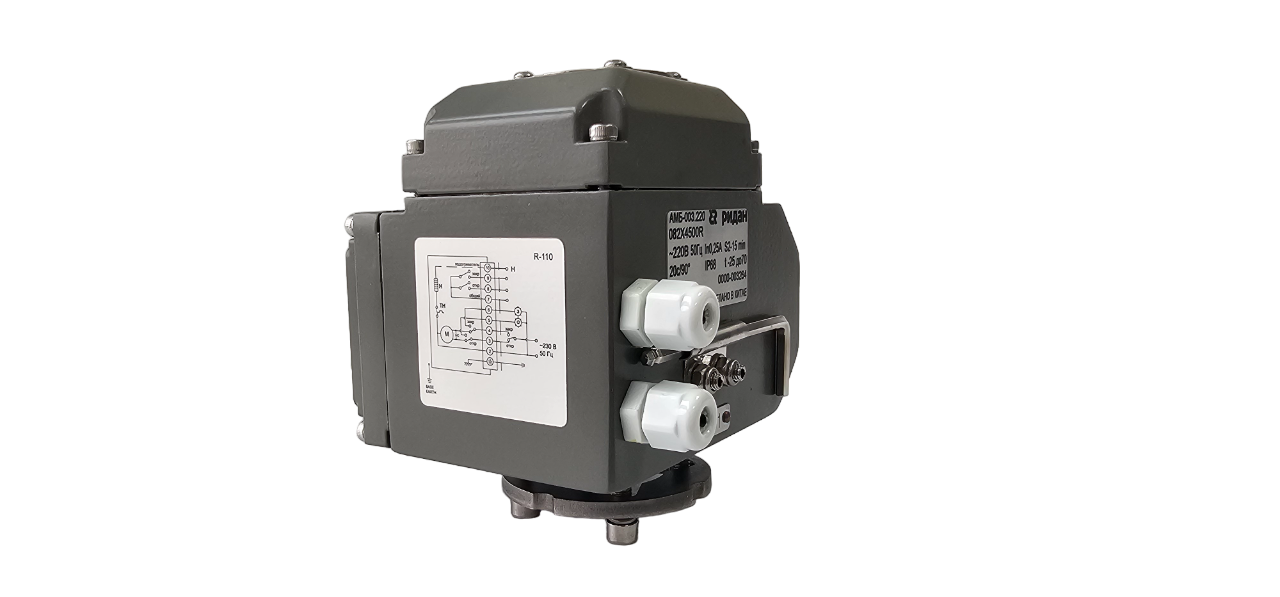

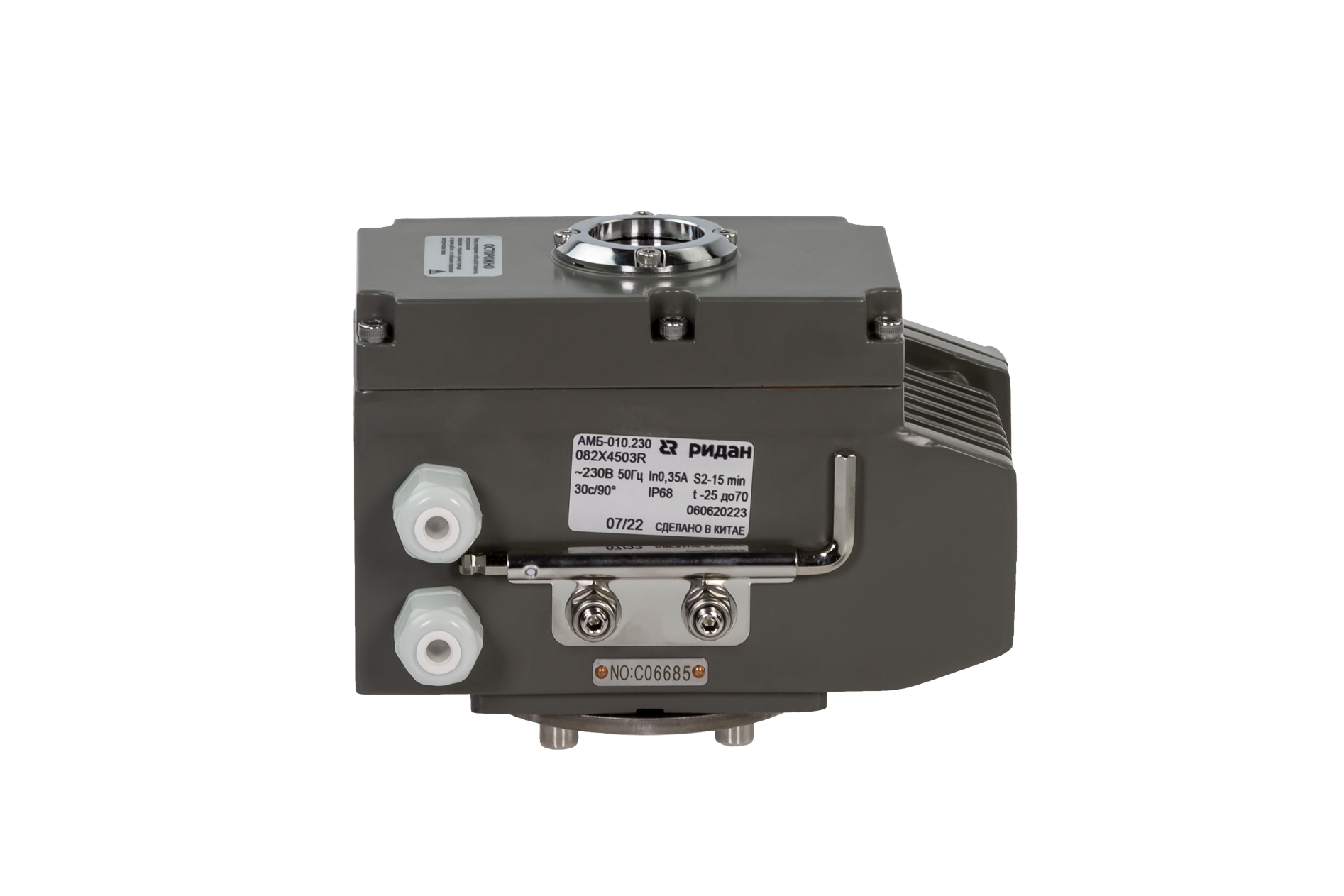

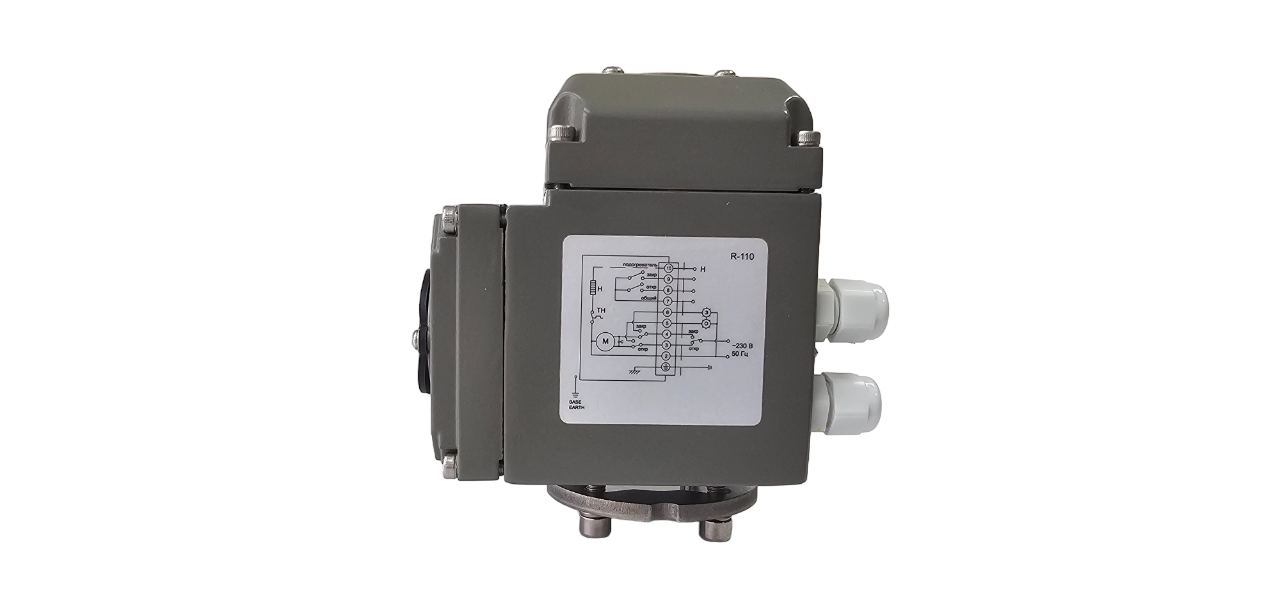

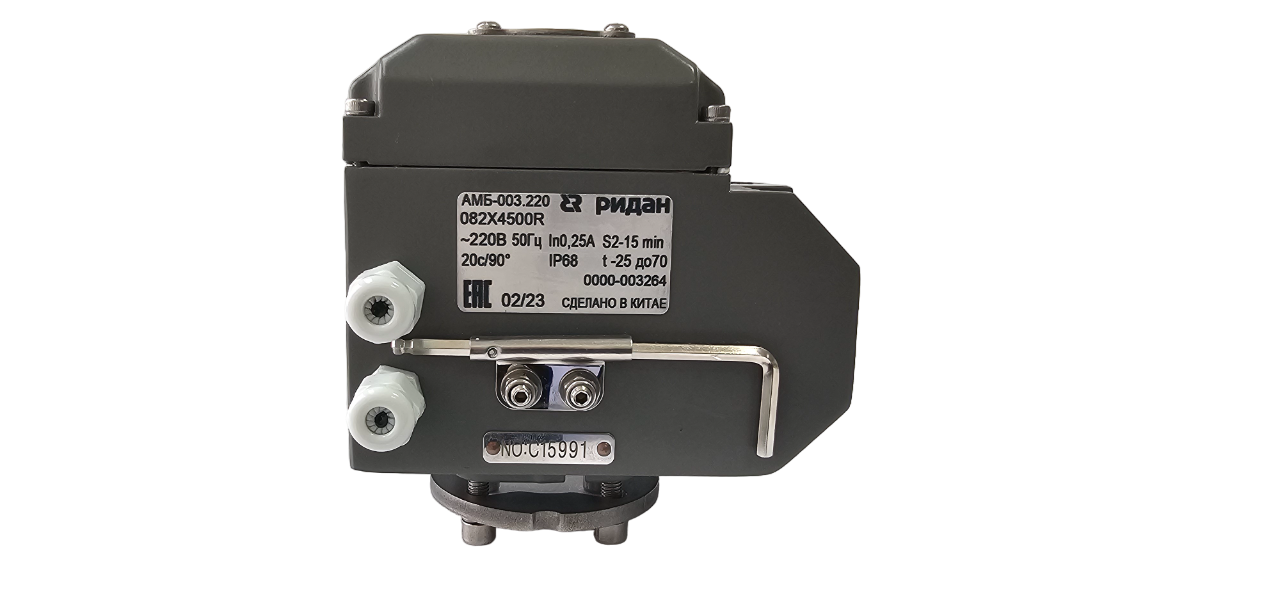

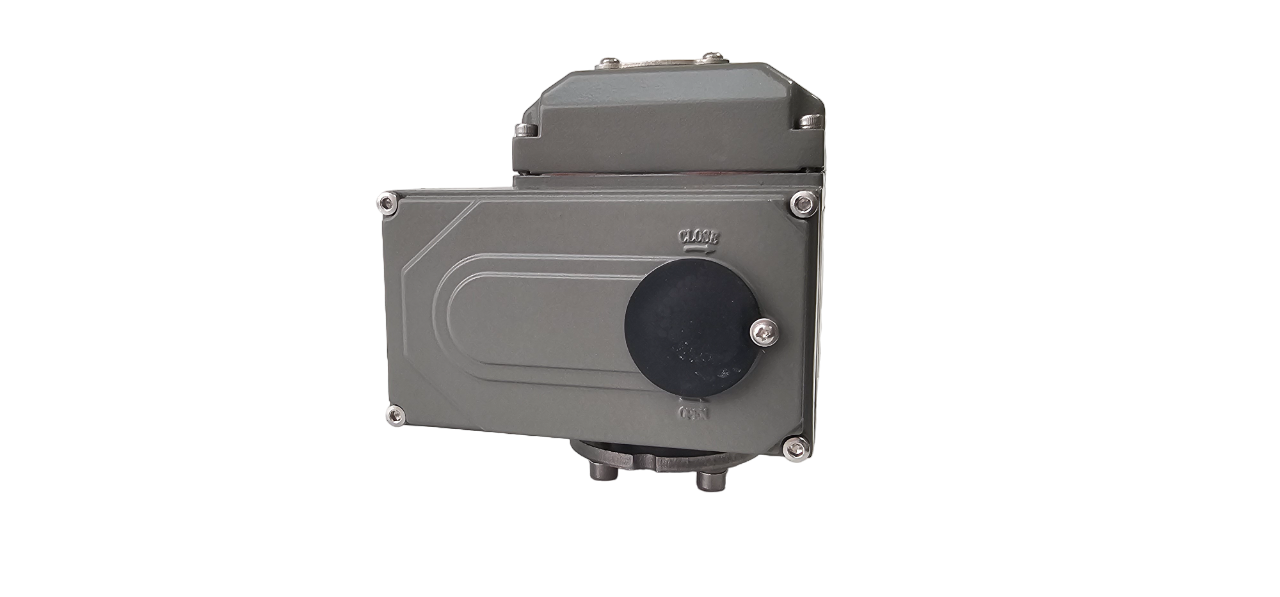

Исполнение: с электрическим приводом АМБ
Масса, кг, не более: 10,9
Номинальное давление (PN), бар: 16
H, мм: 180
Температура окружающей среды, °С: от -25 до 70
Технические характеристики
A, мм:
107
Номинальный диаметр (DN), мм:
125
Исполнение:
с электрическим приводом АМБ
Масса, кг, не более:
10,9
Номинальное давление (PN), бар:
16
H, мм:
180
Температура окружающей среды, °С:
от -25 до 70
Напряжение питания, В:
220±10%
L, мм:
56
D, мм:
74
Максимальное рабочее давление среды при температуре +20С (Рр), бар:
16
Температура рабочей среды, °С:
от -15 до +120
B, мм:
189
Тип присоединения к трубопроводу:
Резьбовыми проушины
Герметичность затвора (объем протечки / класс герметичности):
ГОСТ 9544-2015 Класс А
Дополнительные требования:
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Рабочая среда:
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы:
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения:
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
C, мм:
138
H₁, мм:
119
Мощность, Вт:
15
ØC, мм:
174
Крутящий момент, Н*м:
100
Время поворота, с:
30
Вес, кг:
4,6
Пылевлагозащита:
IP68
А, мм:
107
E, мм:
25
Адаптер:
Код: 082X4485R
F, мм:
285
Z, мм:
90
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
Код затвора ЗДМ:
082X4535R 082X4536R 082X4547R 082X4548R
Номин. ток, А:
0,35
