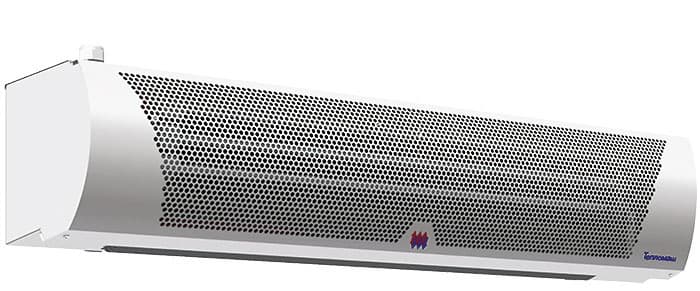

Frico AD220W

Водяные тепловые завесы серии Thermozone AD 200 W:AD210W|AD215W|

Серия Thermozone AD 200 W:

Воздушные завесы для дверей высотой до 2,5 метровAD200W - это воздушные завесы новой серии с современным дизайном, предназначенные для установки над входными дверями высотой до 2,5 метров. Они эффективно предотвращают возникновение холодных сквозняков и снижают тепловые потери при открытых дверях, а также поддерживают комфортные условия в зоне входа, что позволяет более полно использовать весь объем помещения. Направление воздушного потока можно изменить поворотом решетки в зоне выдува. Завесы AD200 с блоками обогрева как правило используют как для защиты дверного проема, так и как дополнительный источник тепла для поддержания заданной температуры внутри помещения. Благодаря компактности конструкции, завесы серии AD200 могут монтироваться и в подвесной потолок. На проемах большой ширины завесы монтируются вплотную друг к другу с тем, чтобы организовать сплошной поток по всей его ширине с управлением с одного пульта и термостата. Модели трех типоразмеров позволяют выбрать требуемый набор завес для любой ширины проема.• Низкий уровень шума
• Коррозионно-стойкий корпус из гальванизированной и покрашенной листовой стали. Цветовой код: RAL 9016.
• Скобы подвески имеют изменяемое межосевое расстояние
• Компактны и просты в установке
• Не требуют специального сервисного обслуживания
• Стабилизированный низкотурбулентный воздушный поток
Сертифицированы SEMKO и ГОСТ, стандарт CE.Профиль скоростей воздушного потока

Расположение и установка

Установка Завесы Thermozone AD200 размещаются стационарно над проемом и могут крепиться на стандартных скобах к стене или к потолку на стержневых подвесках. При монтаже в подвесной потолок необходимо обеспечить нормальные условия циркуляции воздуха. Завеса располагается над дверью всегда горизонтально с направлением щели выдува вниз на расстоянии 50мм до легко воспламеняющихся материалов. Скобы подвески, входящие в комплект поставки, имеют изменяемое межосевое расстояние, что облегчает процесс крепления к стене. Для завес длиной 2 метра крепление выполняется в трех точках. При установке над широкими проемами несколько завес располагаются вплотную друг к другу и к проему на всю его ширину. Управление нескольких завес может производиться с одного пульта и термостата.

Электроподключение AD 200W

Ввод кабеля приборов управления производится через удаляемые выбивки, расположенные на верхней панели корпуса справа, а штуцера патрубков теплообменника с внутренней резьбой DN15 (1/2") находятся на верхней панели корпуса слева (если смотреть на завесу изнутри помещения).

Общие характеристики
Серия	Thermozone AD 200
Мощность (t воды 80°С, t воздуха 10°С), кВт	17
Мощность (t воды 90°С, t воздуха 10°С), кВт	20.1
Мощность (t воды 130°С, t воздуха 10°С), кВт	24.3
Напряжение, В	220
Скорость потока воздуха, м/с	9.0
Увеличение температуры проходящего воздуха при полной мощности и min/max расходе воздуха, С	23/19
Производительность, м3/ч	1500/2400
Габаритные размеры (ДхВхГ),мм	1960х350х225
Уровень шума, дБ	41
Высота установки, м	2,5
Управление	3-х позиционный пульт изменения скорости
Максимальный ток, А	1.0
Вес(без воды), кг	31
Способ установки	горизонтально
