Длина (L), мм: 75

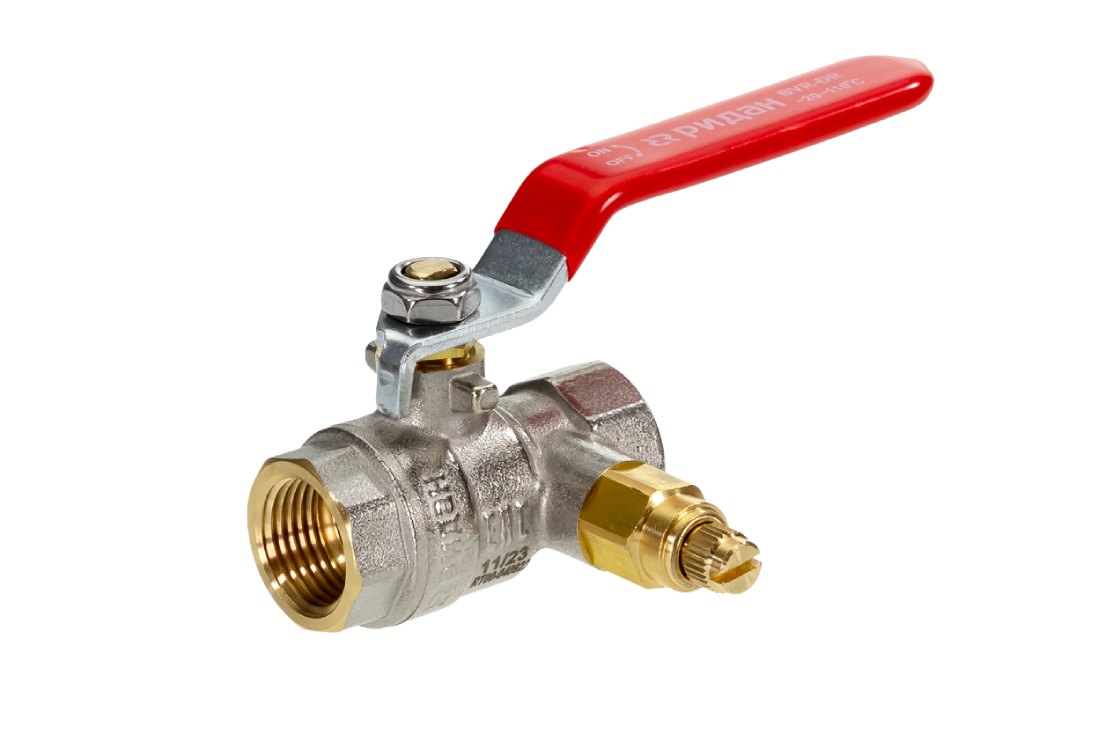

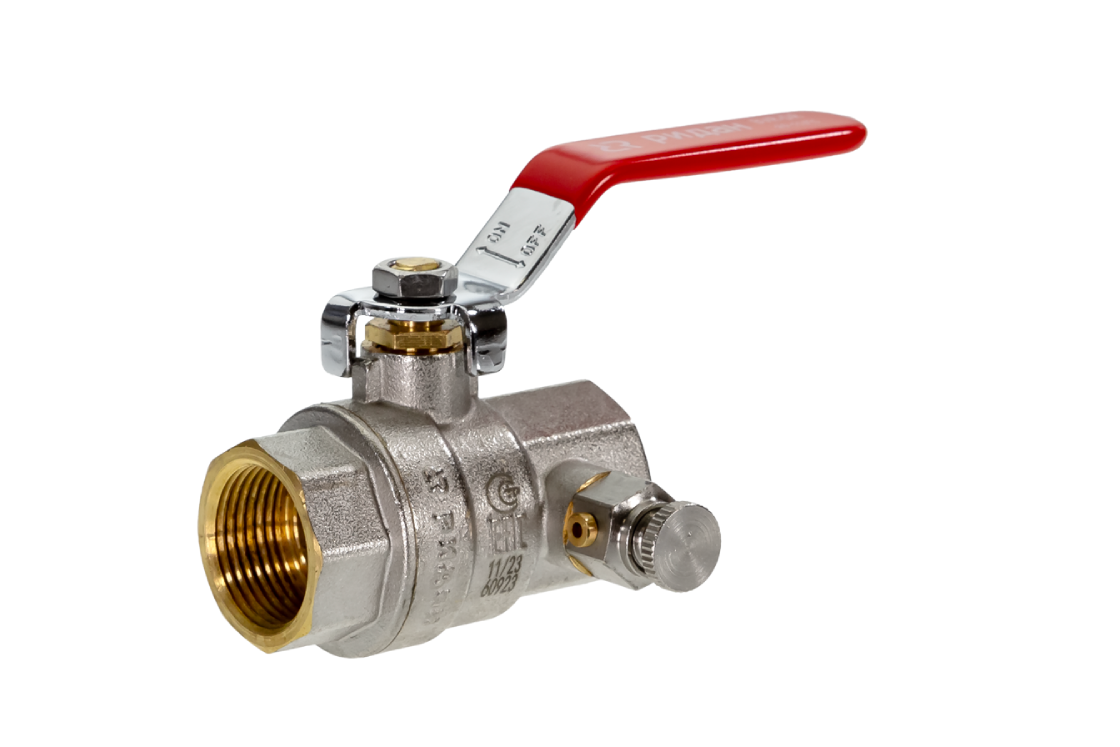

Исполнение: латунный полнопроходной со спускным элементом
Номинальный диаметр (DN), мм: 25 (ГОСТ 28338)
Масса, кг, не более: 0,558 (1) 0,486 (2)
Номинальное давление (PN), бар: 40
L, мм: 75
D, мм: 15
Технические характеристики
Длина (L), мм:
75
Исполнение:
латунный полнопроходной со спускным элементом
Номинальный диаметр (DN), мм:
25 (ГОСТ 28338)
Масса, кг, не более:
0,558 (1) 0,486 (2)
Номинальное давление (PN), бар:
40
L, мм:
75
D, мм:
15
Максимальный момент затяжки при монтаже, Усилие- Нм:
120
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
39
Температура рабочей среды, °С:
-20..110
Допустимая концентрация гликоля:
0,5
B, мм:
25
Материал гайки:
Коррозионностойкая Сталь 304
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба по UNI ISO 228/1
S, мм:
38
Размер присоединительной резьбы, дюймы:
1
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
PTFE
G, мм:
105 (1) 111 (2)
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
