Ридан FHM-CR Смесительный узел без насоса 088U0090R купить за 34500 с доставкой по России

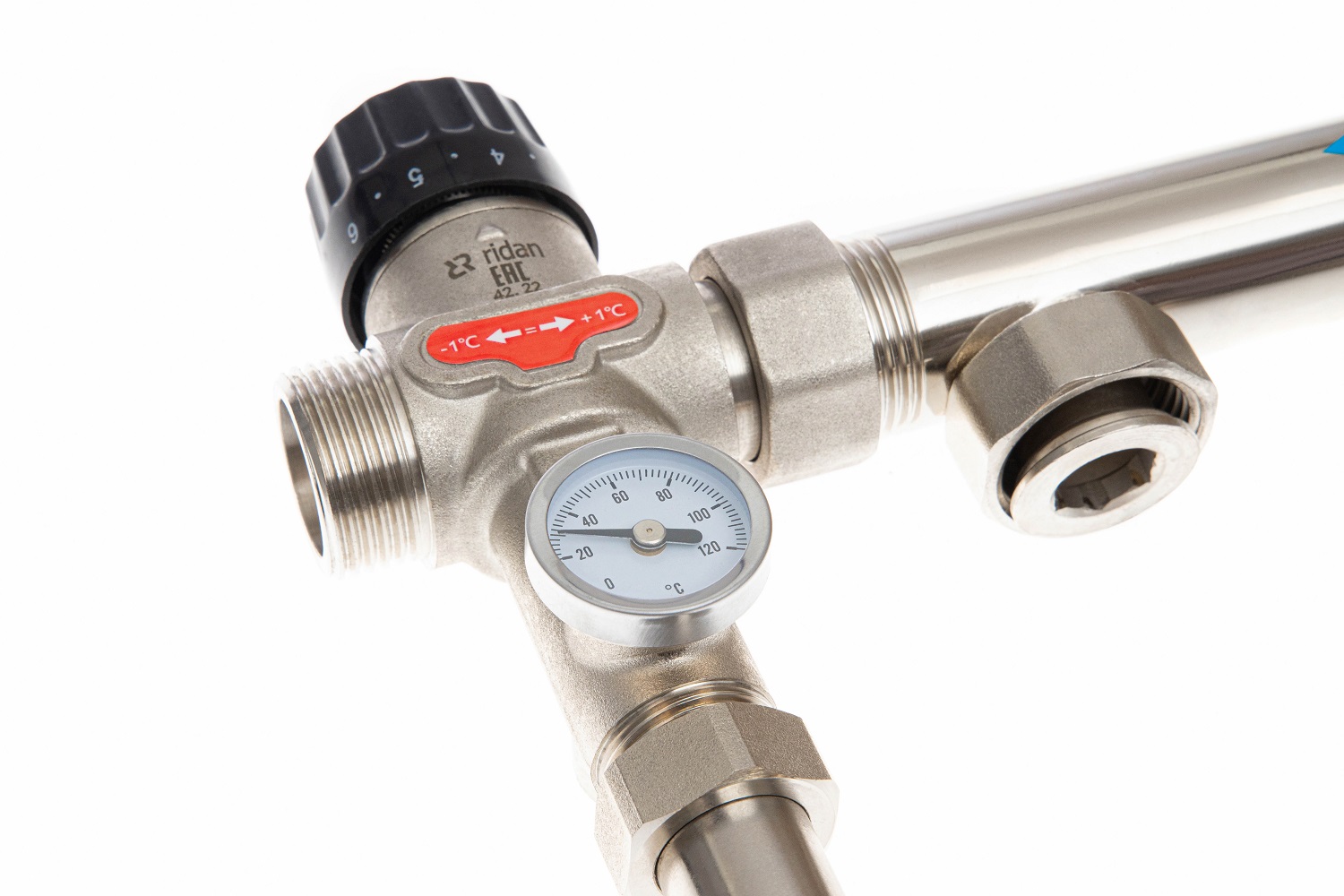

Обзор кода 088U0090R

Комплектность

В комплект поставки входит:

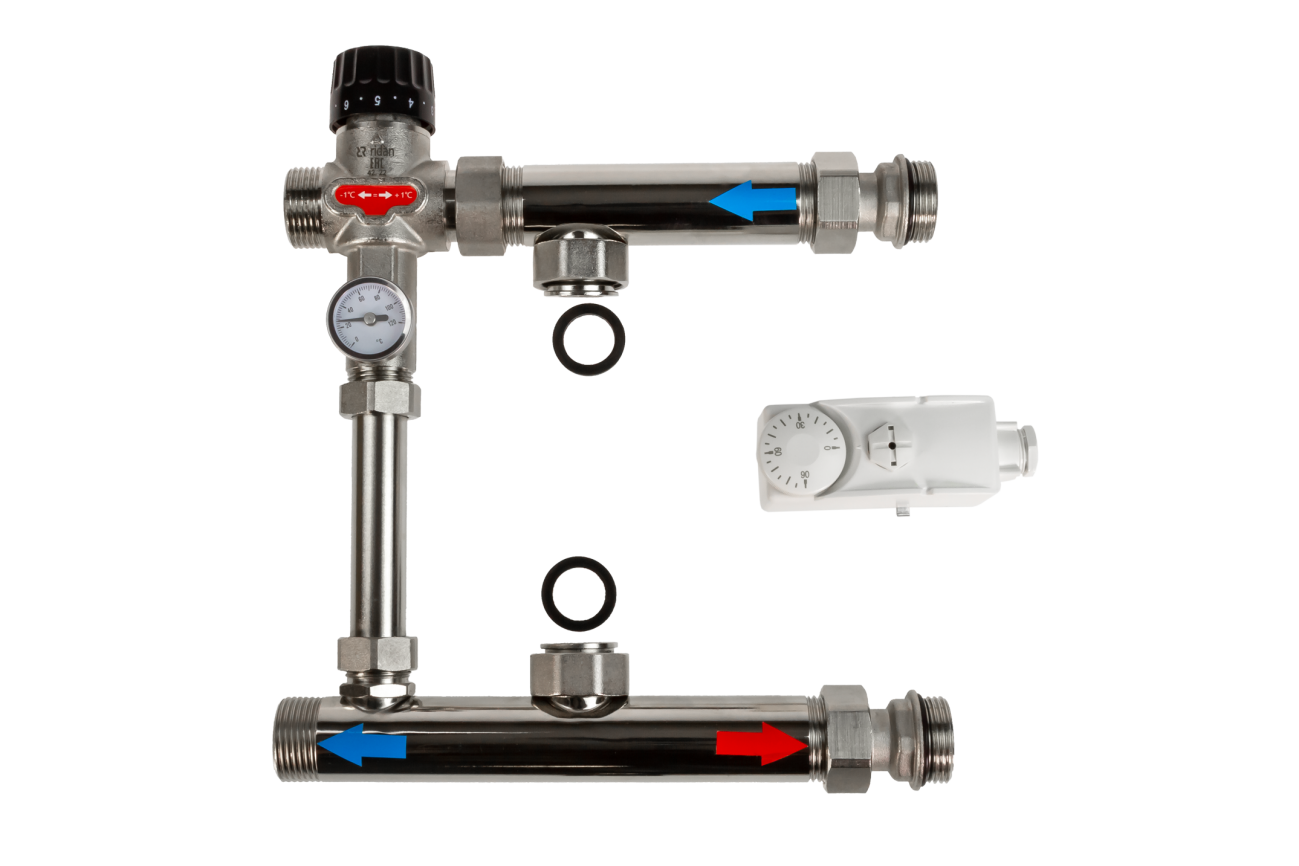

• узел смесительный в сборе типа FHM без насоса;
• термометр встраиваемый;
• упаковочная коробка;
• инструкция;
• термостат безопасности.
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание узла смесительного типа FHM, Модификация FHM-CR должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода, строго в соответствии с прилагаемой инструкцией.

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать узел из коробки, проверить комплектность оборудование на соответствие информации указанной в паспорте, осмотреть на наличие повреждений, проверить вращение рукоятки. Рукоятка должна вращаться от одного крайнего положения к другому.

• Монтаж и демонтаж

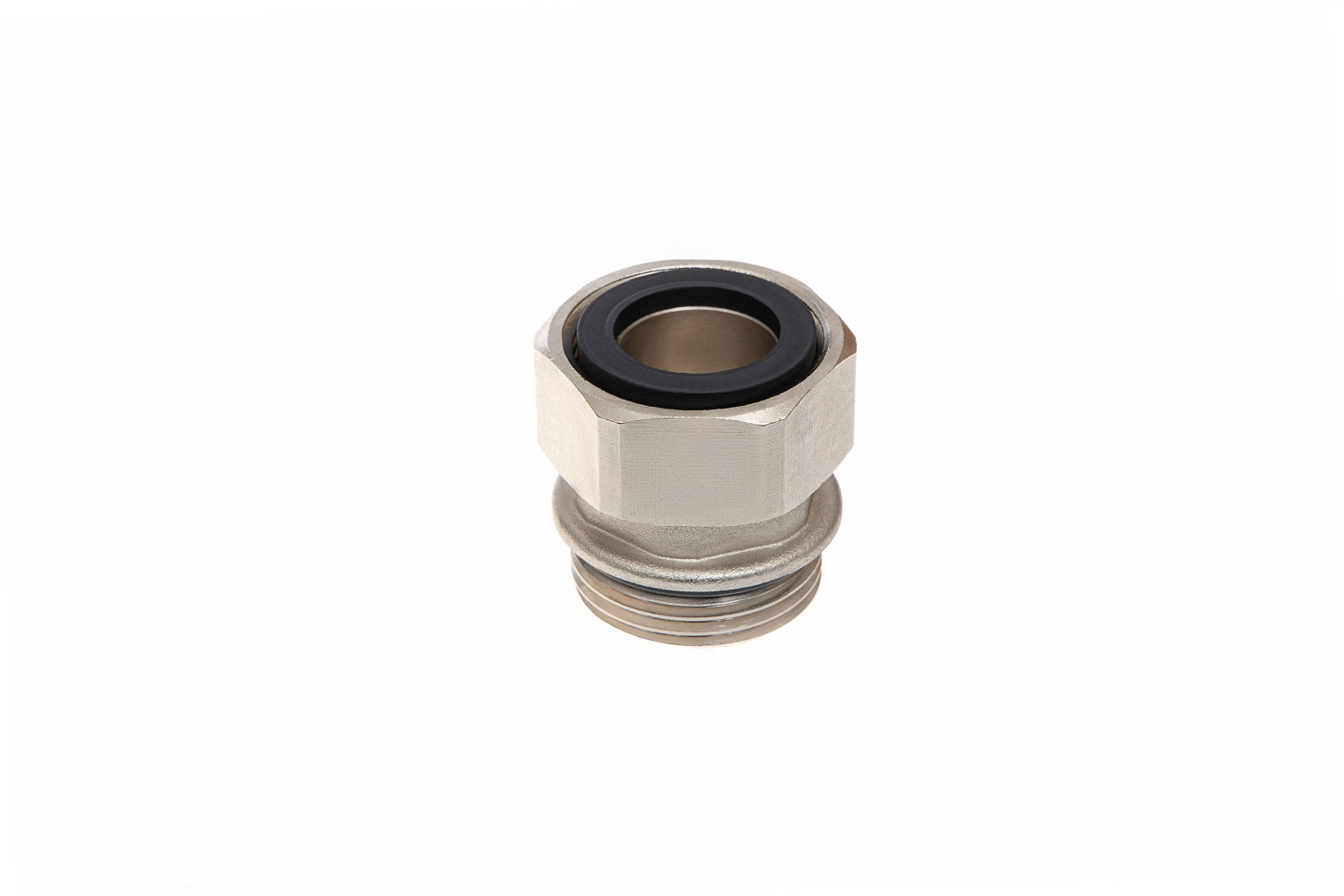

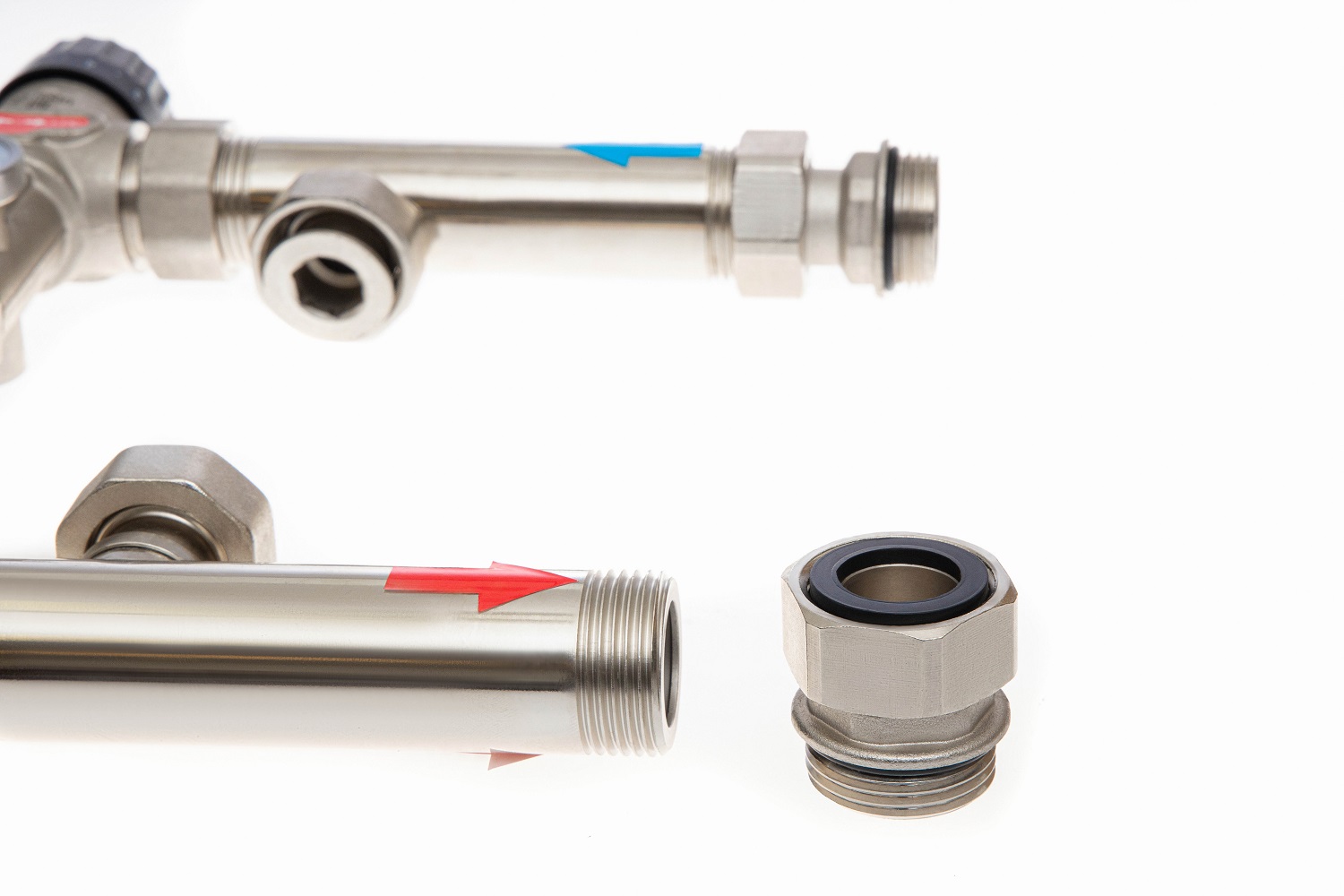

Монтаж: Ниппели с накидными гайками G1" подающего и обратного трубопровода открутить от смесительного узла и вкрутить в патрубки коллектора. Далее присоединить узел к ниппелям и затянуть накидные гайки.

Демонтаж: Отключить нагрев воды в системе, отключить питание насоса. Дать узлу остыть до безопасной температуры 35-40 градусов цельсия. Сбросить давление в системе, к которой подключен узел, до атмосферного. Открутить накидные гайки от узла.

• Регулирование

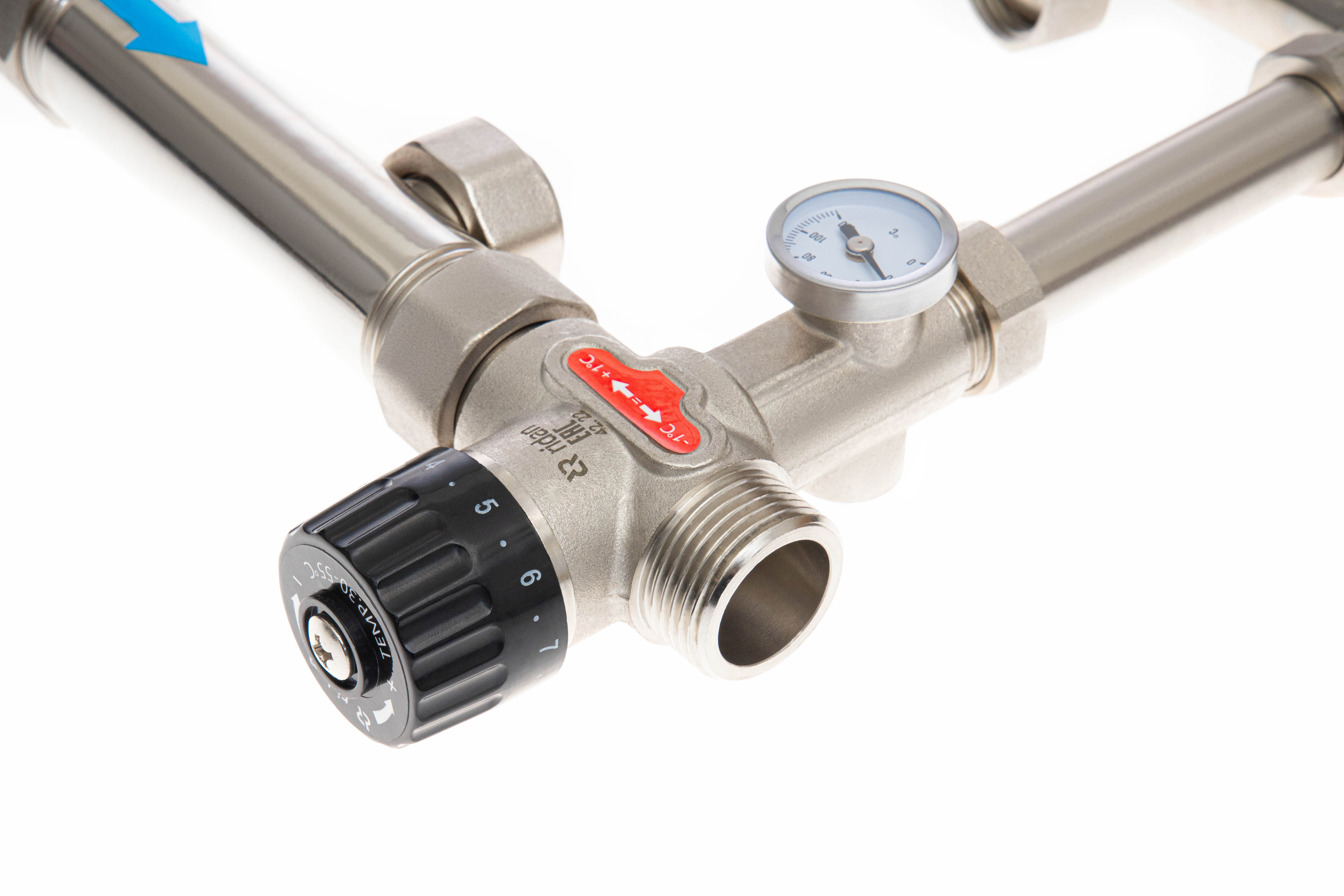

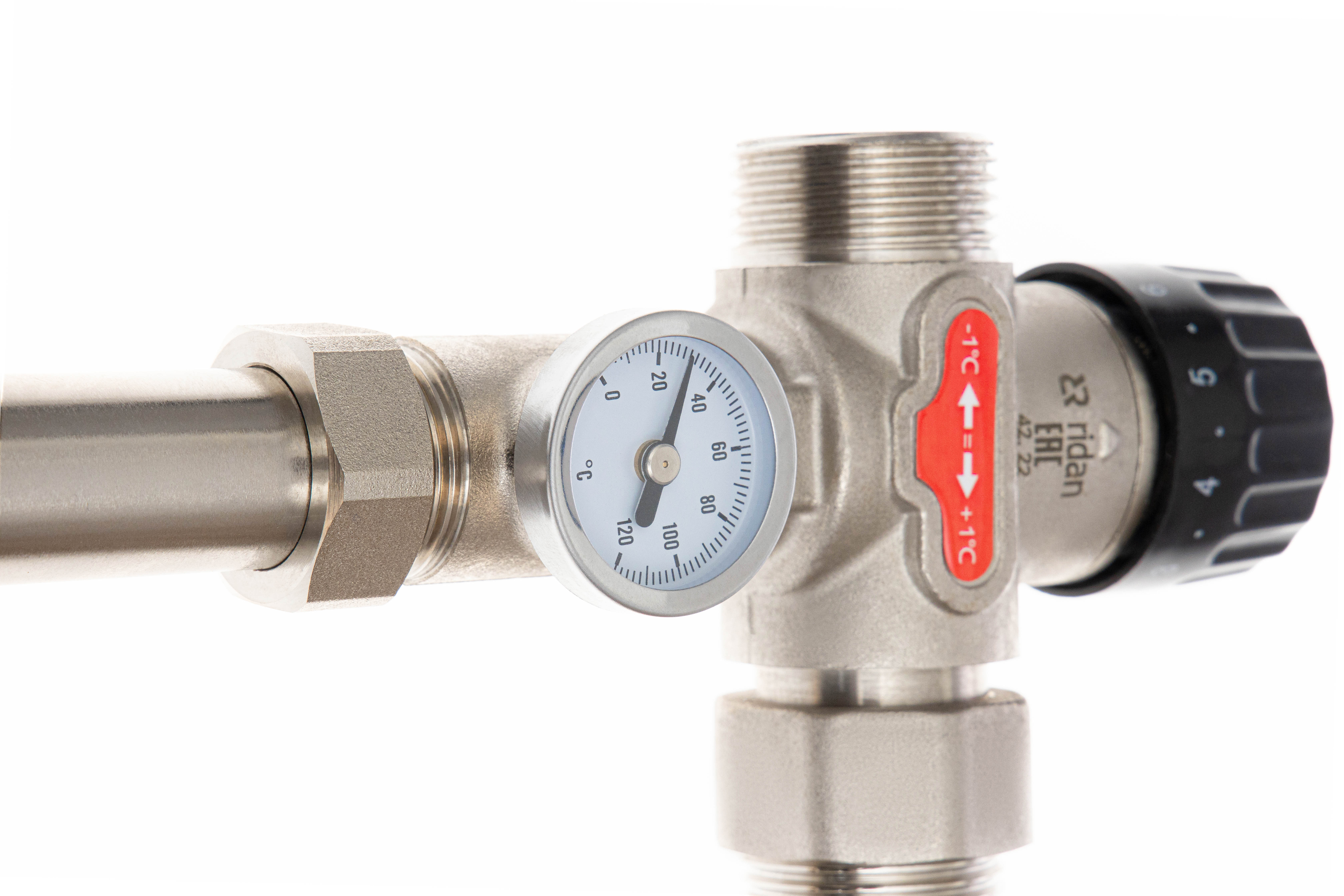

Установите положение рукоятки трехходового клапана в необходимое положение, чтобы температура потока во вторичный контур соответствовала желаемому значению в диапазоне 30-55 °C. Температура подачи во вторичный контур определяется и корректируется с помощью термометра, входящего в комплект. Настройки на рукоятке имеют условные обозначения: Min, 1-8, Max.

Транспортирование и хранение

Транспортирование и хранение узлов смешения типа FHM, Модификация FHM-CR должны осуществляться в соответствие с требованиями ГОСТ 15150 п.10. Условия хранения изделий - 1 (Л), условия транспортирования – 5 (ОЖ4).

Обзор серии FHM

Назначение изделия

Компактные смесительные узлы используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления. Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора.

Подключение подающего и обратного трубопроводов выполняется слева, распределительных коллекторов — справа, с соблюдением направления стрелок потока. Узлы смесительные типа FHM могут быть установлены непосредственно на распределительные коллекторы без применения дополнительного оборудования.

Сертификация

Соответствие узла смесительного типа FHM подтверждено в форме декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА09.В.75250/24, срок действия с 23.10.2024 по 22.10.2029.

Описание и работа

Для регулирования температуры теплоносителя в системе напольного отопления смесительный узел оснащён автоматическим пропорциональным регулятором. Он поддерживает заданную температуру подачи в диапазоне от 30 до 55 °C.

В узле смесительном типа FHM модификации FHM-CR не установлен насос, его следует заказывать отдельно. Остальные типы смесительных узлов FHM-C5R и FHM-C6R оснащены 3-скоростным насосом Ридан максимальной мощностью 60 или 90 Вт с монтажной длиной 130 мм и подключением 1“ (DN20).

Область применения

Компактные смесительные узлы используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления.

Предохранительный термостат крепится на подающей трубе и защищает систему от избыточно высокой температуры теплоносителя на подаче в тёплый пол, что особенно важно для деревянных покрытий. Термостат отключает электропитание насоса системы отопления пола, когда температура достигает заданного значения. Если установленная температура на предохранительном термостате не превышена, циркуляционный насос работает нормально. Однако, когда температура подачи воды превышает заданное значение, например, при отказе клапана регулирования температуры, насос прекращает работу.

Для предотвращения неправильной работы, вызванной колебаниями температуры, установленная температура на предохранительном термостате должна быть немного выше заданной температуры в системе. Рекомендуемая настройка термостата находится в диапазоне 55-60 °C.

Совместимость

Смесительный узел FHM-CR совместим с циркуляционными насосами типа RWS и с коллекторными группами Ридан.

Ключевые преимущества

• Защита системы от избыточно высокой температуры теплоносителя на подаче в теплый пол, что особенно важно для деревянных покрытий.
• Универсальное исполнение — возможность подключения слева направо и справа налево, а также термостатическим клапаном вниз.
• Компактность — установка в едином шкафу с коллектором радиаторного отопления и с коллектором теплого пола.
• Наличие байпаса
• Наличие термостата безопасности

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Компактные смесительные узлы позволяют осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для систем гидравлического напольного отопления.

Использование по назначению

Смесительные узлы типа FHM должны использоваться в соответствии с правилами эксплуатации, указанными в технической документации.
