Сухой перикидной контакт типа: SPDT
Сброс: Автоматический
Напряжение питания постоянного тока, В: 24
Комплект поставки: Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Масса (приблизительно), кг: 0,25
Диапазон рабочих температур, °C: от -40 до 125
Максимальная допустимая электрическая нагрузка на контактную группу: 20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Технические характеристики
Сухой перикидной контакт типа:
SPDT
Сброс:
Автоматический
Напряжение питания постоянного тока, В:
24
Комплект поставки:
Реле давления, кронштейн, 2 винта, верхняя крышка IP 44
Масса (приблизительно), кг:
0,25
Диапазон рабочих температур, °C:
от -40 до 125
Максимальная допустимая электрическая нагрузка на контактную группу:
20A, 120VAC; 10 A, 240VAC; 8A, 24VDC
Масса нетто, кг:
0,3
Класс защиты:
IP 30 при монтаже на плоскую поверхность и закрытых неиспользуемых отверстий, IP 44 при соблюдении условий для IP 30 и установке верхней крышки
Максимальное рабочее давление PB, бар:
17
Дифференциал, бар:
0,7 – 4
Температура окружающей среды, °С:
-40°C … +65°C (на короткий период до +80°C)
Корпус:
нержавеющая сталь AISI 304
Диапазон измерения давления, бар:
0-16
Диапазон настройки уставки, бар:
-0.2 – 7,5
Выходной сигнал, мА:
4 - 20 мА
Технологическое присоединение:
G 1/4
Температура рабочей среды, °С:
-20°C … +120°C
Электрическое присоединение:
aviation plug с кабелем 4 м
Рабочая среда:
Газы и жидкости
Давление разрыва, бар:
>3-кратный диапазон измерений
Кабельный ввод:
Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Тип измеряемого давления:
Избыточное
Пределы допускаемой основной приведенной погрешности:
±1 % диапазона измерений
Дополнительная погрешность на изменение температуры окружающего воздуха:
± 0,15 % диапазона измерений/10°C
Предельное давление перегрузки:
2-кратный диапазон измерений
Материал частей, контактирующих со средой:
Керамика Al2O3 (96 %)
Тип чувствительного элемента датчика:
Сильфон

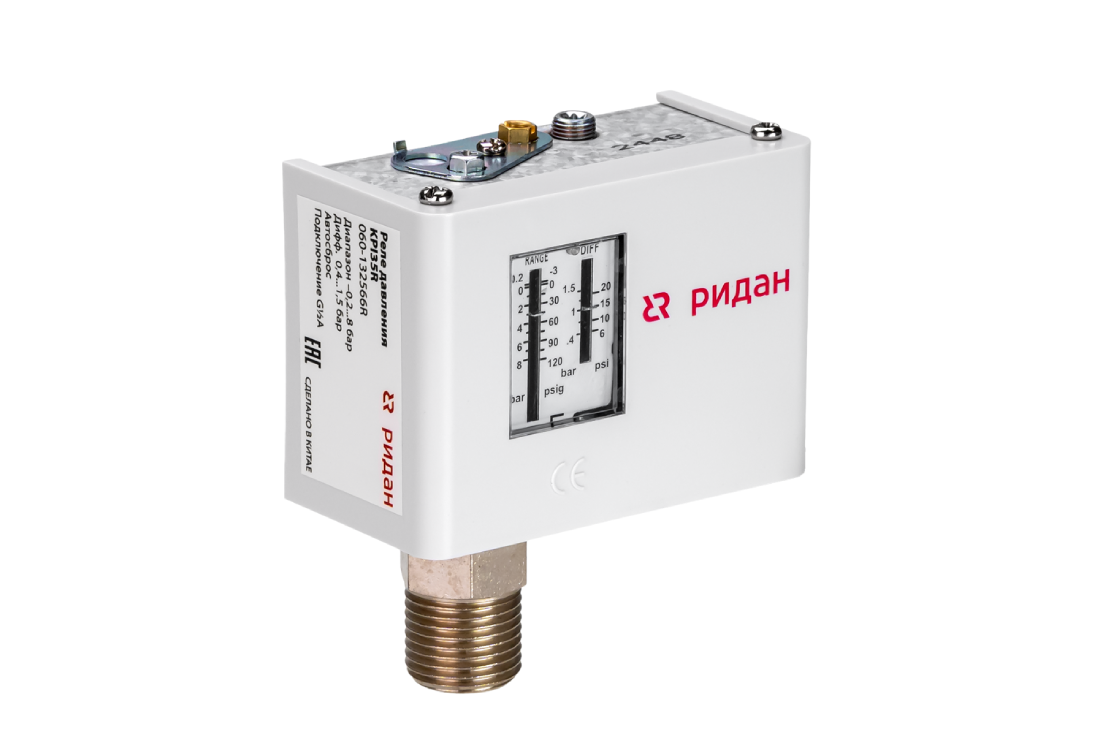

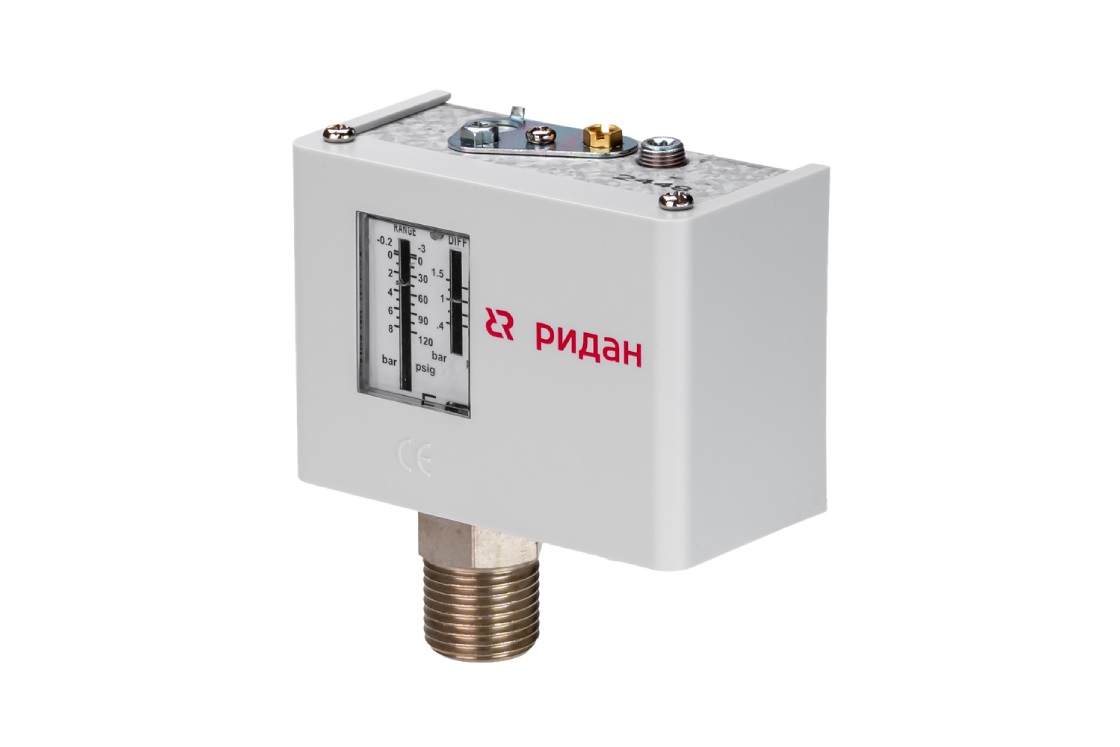

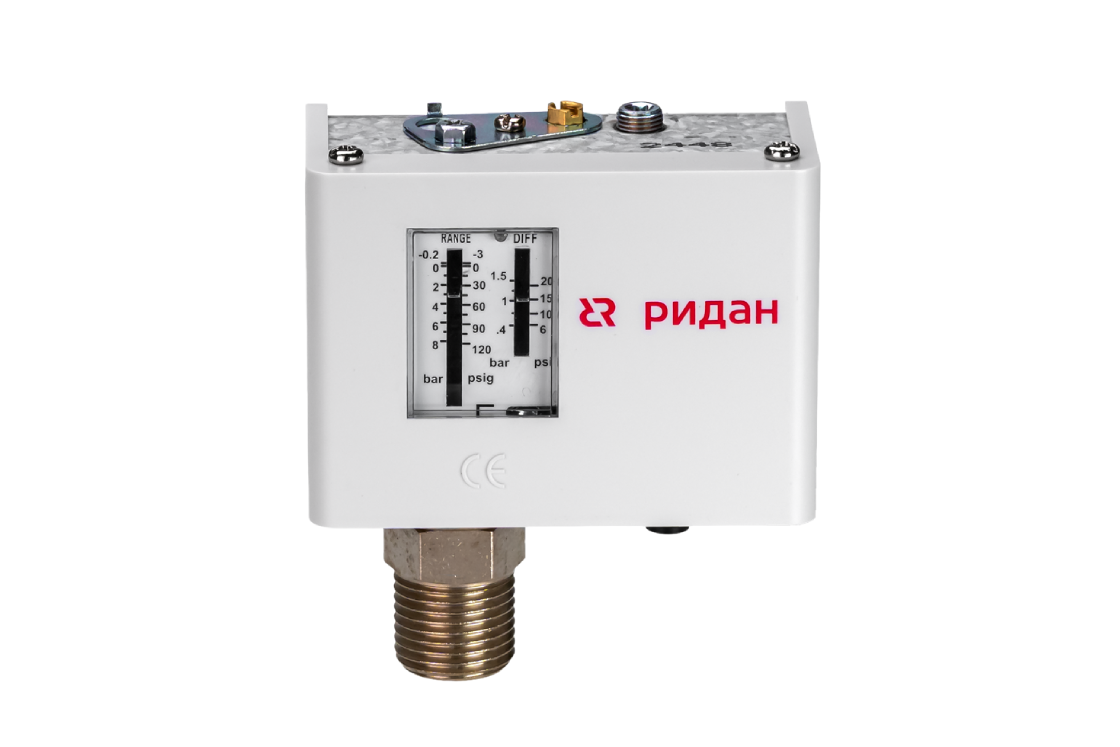

Диапазон настройки уставки реле, бар:
-0,2 — 7,5
Технологическое присоединение реле:
G ¼

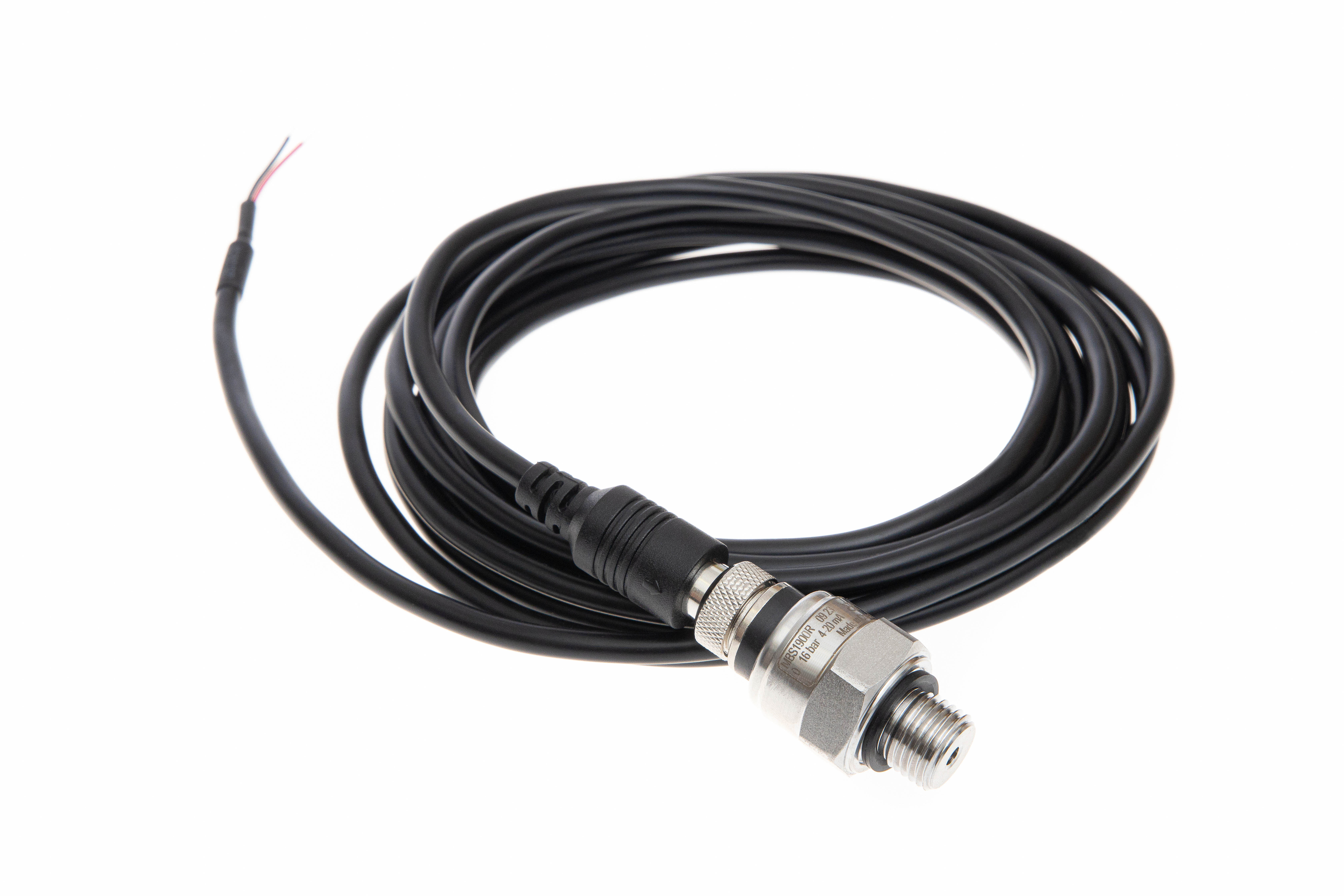

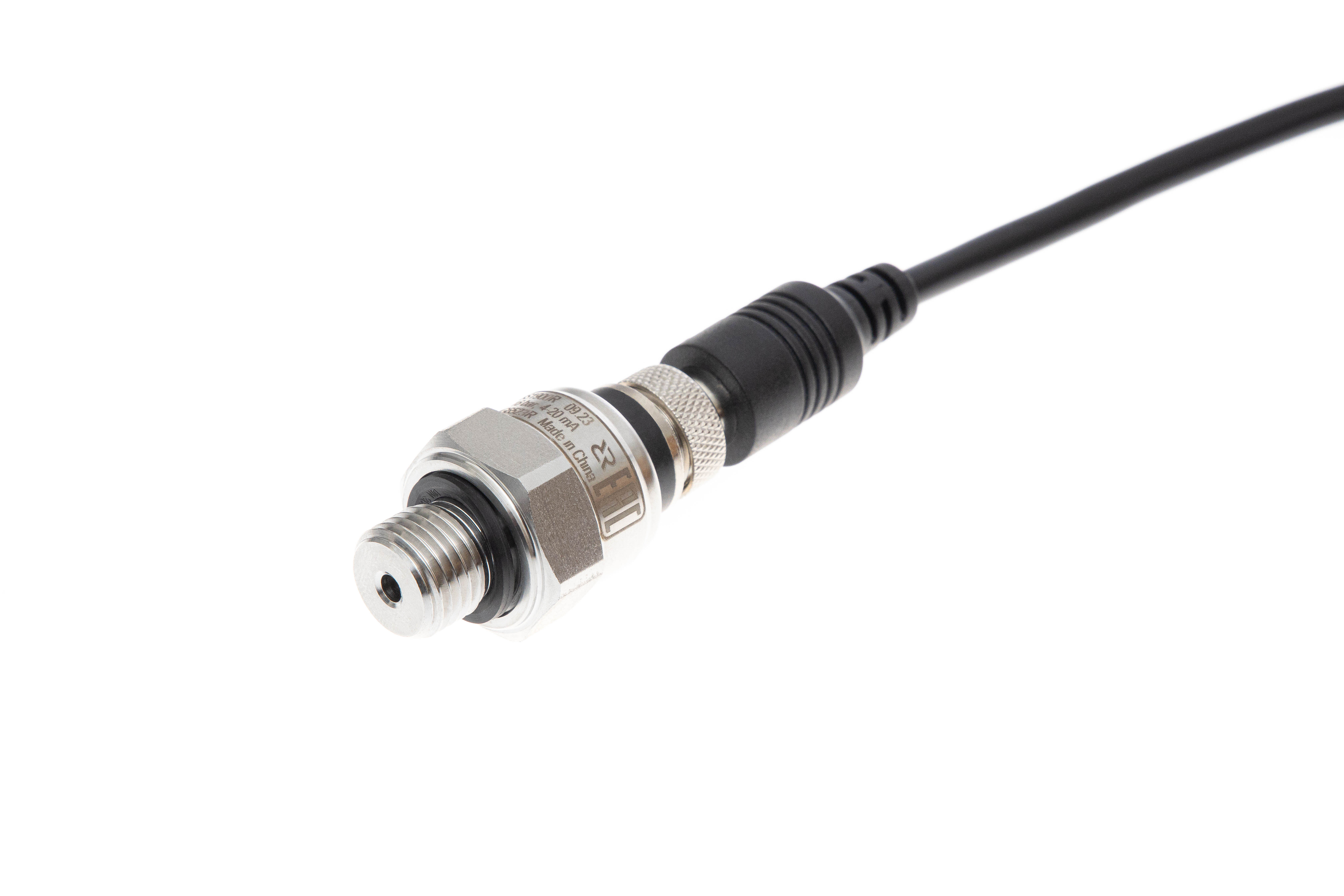

Диапазон измерения давления датчика, бар:
0 — 16
Технологическое присоединение датчика:
G ¼
Выходной сигнал датчика:
4 - 20 мА

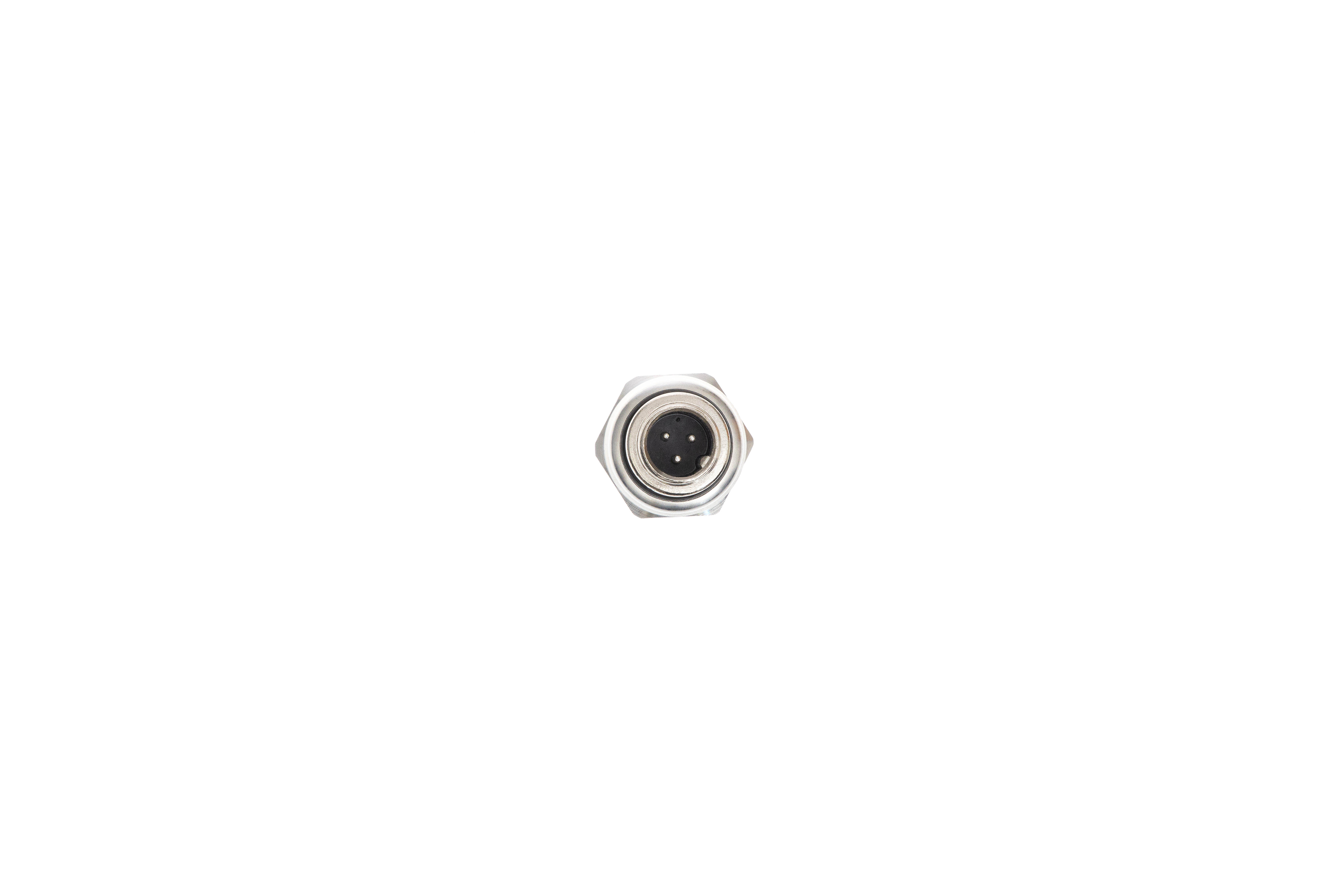

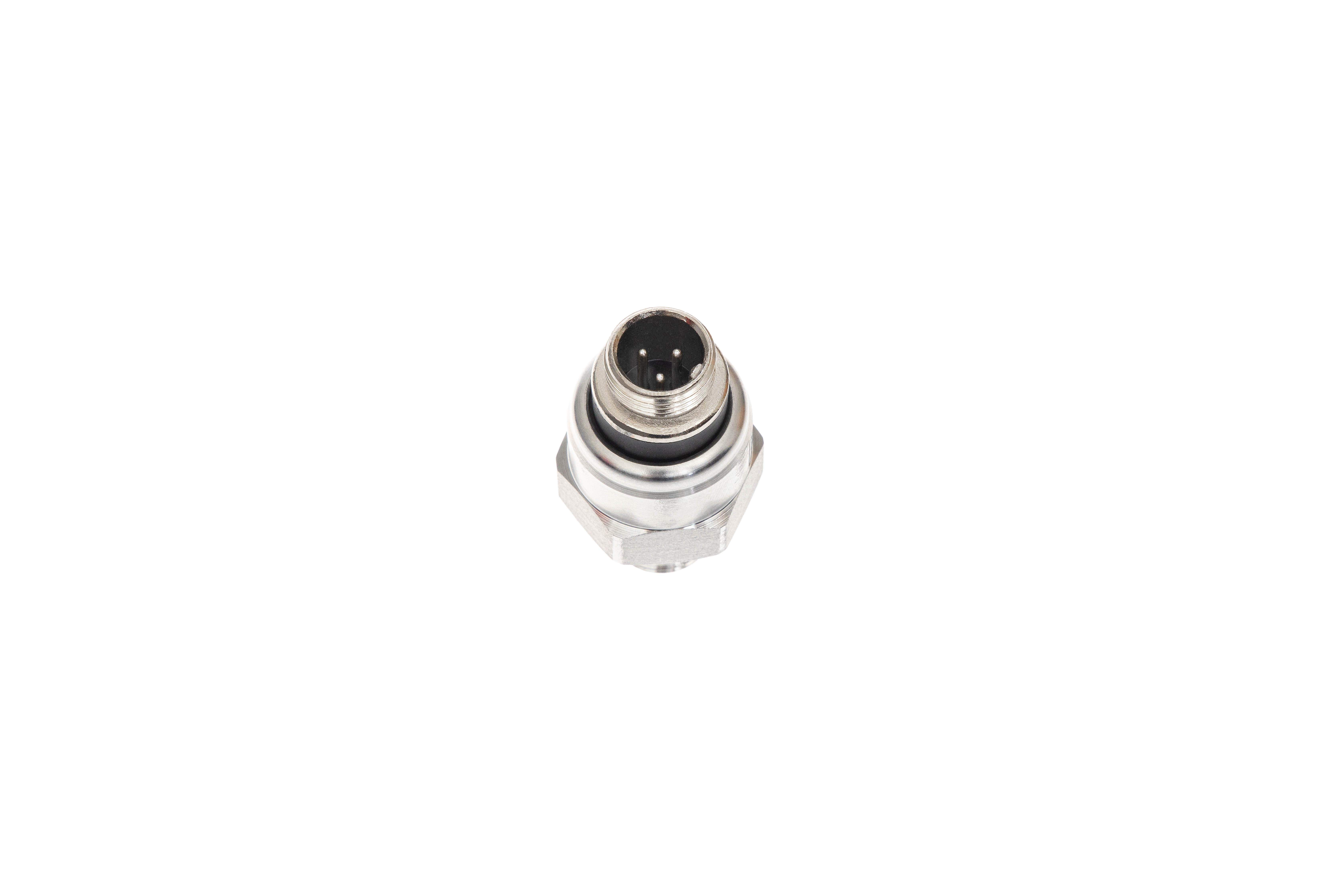

Электрическое присоединение датчика:
aviation plug с кабелем 4 м
