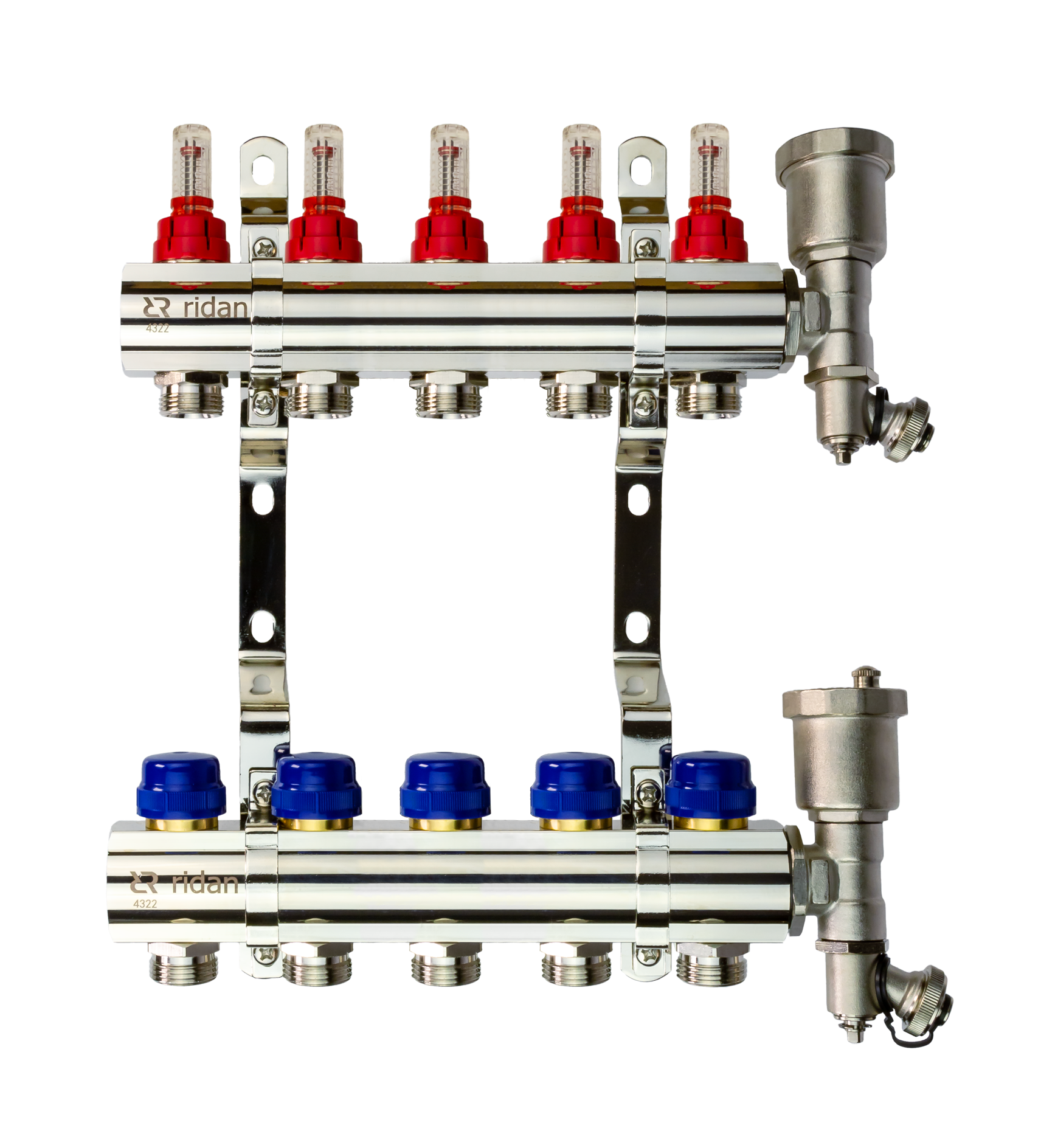

Ридан Комплект коллекторов FHF-5RF set из латуни никелированной с расходомерами, кронштейнами и концевыми секциями с автоматическими воздухоотводчиками, 5 контуров 088U0725R купить за 24423.7 с доставкой по России

Обзор кода 088U0725R

Комплектность

В комплект поставки входит:

• комплект коллекторов типа FHF-RF для подающего и обратного трубопровода;
• торцевая секция с автоматическим воздухоотводчиком и дренажным штуцером (2 шт.);
• кронштейны (2шт.);
• инструкция по монтажу;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Список комплектующих и запасных частей

• R-BV комплект шаровых крановØ 1” (состоит из двух кранов с термометрами) 088U0822R. Назначение: для отключения системы напольного отопления
• Уплотнительные фитинги Ridan 16x2 G3/4" вн (PEX, PERT, ALU) 013G4156R. Назначение: для соединения с трубой

Указания по монтажу и наладке

• Общие указания

Монтаж и наладку коллекторов типа FHF-RF должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода, строго в соответствии с прилагаемой инструкцией.

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать коллекторы из коробки, проверить комплектность оборудования на соответствие информации, указанной в паспорте, осмотреть на наличие повреждений. Вкрутить шаровые краны в коллекторы; Смонтировать коллекторы на кронштейны таким образом, чтобы подающий коллектор (с ротаметрами) был сверху, а обратный (с клапанными вставками) снизу.

• Монтаж и демонтаж

В случае монтажа на стену: - наметить места для отверстий в стене по отверстиям в кронштейнах; - просверлить отверстия в стене; - смонтировать коллекторы с кронштейнами на подготовленные отверстия.

В случае монтажа в шкаф: - выставить направляющие так, чтобы ось направляющей совпадала с осью соответствующего кронштейна; - зафиксировать направляющие; - смонтировать коллекторы с кронштейнами в шкаф.

Порядок демонтажа: - перекрыть шаровые краны на вводе в коллекторы; - слить воду из системы подключенной к коллектору; - демонтировать коллектор с кронштейнов или, при необходимости, демонтировать коллекторы вместе с кронштейнами.

• Регулирование

Расход теплоносителя в контурах напольного отопления зависит от предварительной настройки ротаметров. Гидравлическая балансировка контуров напольного отопления необходима для обеспечения оптимального комфорта в каждом помещении при минимальном потреблении энергии. Ниже приведен пример определения расчетного расхода.

Техническое обслуживание

При нормальных условиях эксплуатации коллектор не требует дополнительного технического обслуживания. В процессе эксплуатации следует проверять коллектор на наличие протечек в разъёмных соединениях в соответствии с плановым осмотром системы, если таковой предусмотрен, но не реже одного раза в течение отопительного сезона. Техническое обслуживание коллекторов должны осуществлять специалисты, изучившие инструкцию по монтажу и знающие правила техники безопасности. Коллекторы не требуют постоянного присутствия обслуживающего персонала.

Текущий ремонт

За подробной информацией о ремонте обращайтесь в сервисный отдел ООО «Ридан Трейд», тел. +7 495 792-57-57.

Транспортирование и хранение

Хранение осуществляется при следующих условиях: - температура хранения -40 до +70 °С, верхнее значение относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги; - место хранения: обогреваемые и (или) охлаждаемые помещения без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, отсутствие или незначительное воздействие конденсации. Транспортирование осуществляется в упаковке фирмы-изготовителя при температуре от -30 до +70 °С. Условия транспортирования «С» в соответствии с ГОСТ Р 51908-2002.

Обзор серии FHF-RF

Назначение изделия

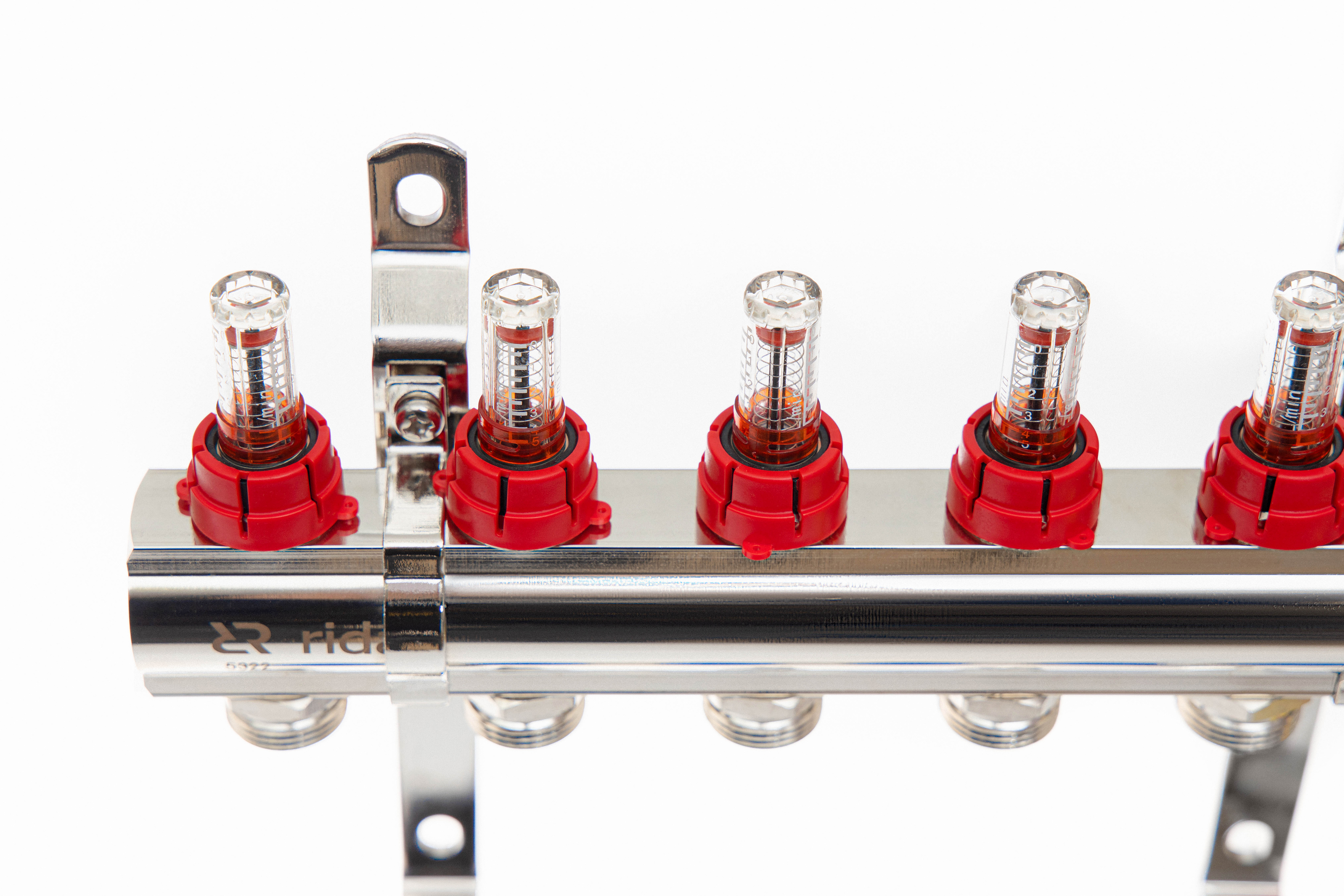

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF используются для контроля и распределения теплоносителя в системе отопления. Каждая труба системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль потока теплоносителя индивидуально в каждом циркуляционном кольце. Распределительный коллектор состоит из подающей гребенки, оснащенной высокоточными расходомерами и обратной гребенки с термостатическими клапанами с резьбой М30х1.5.

Сертификация

Соответствие концевой секции с воздухоотводчиком типа FHF-EAR и сливным краном подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме. Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.17906/25 срок действия с 16.01.2025 по 15.01.2030.

Описание и работа

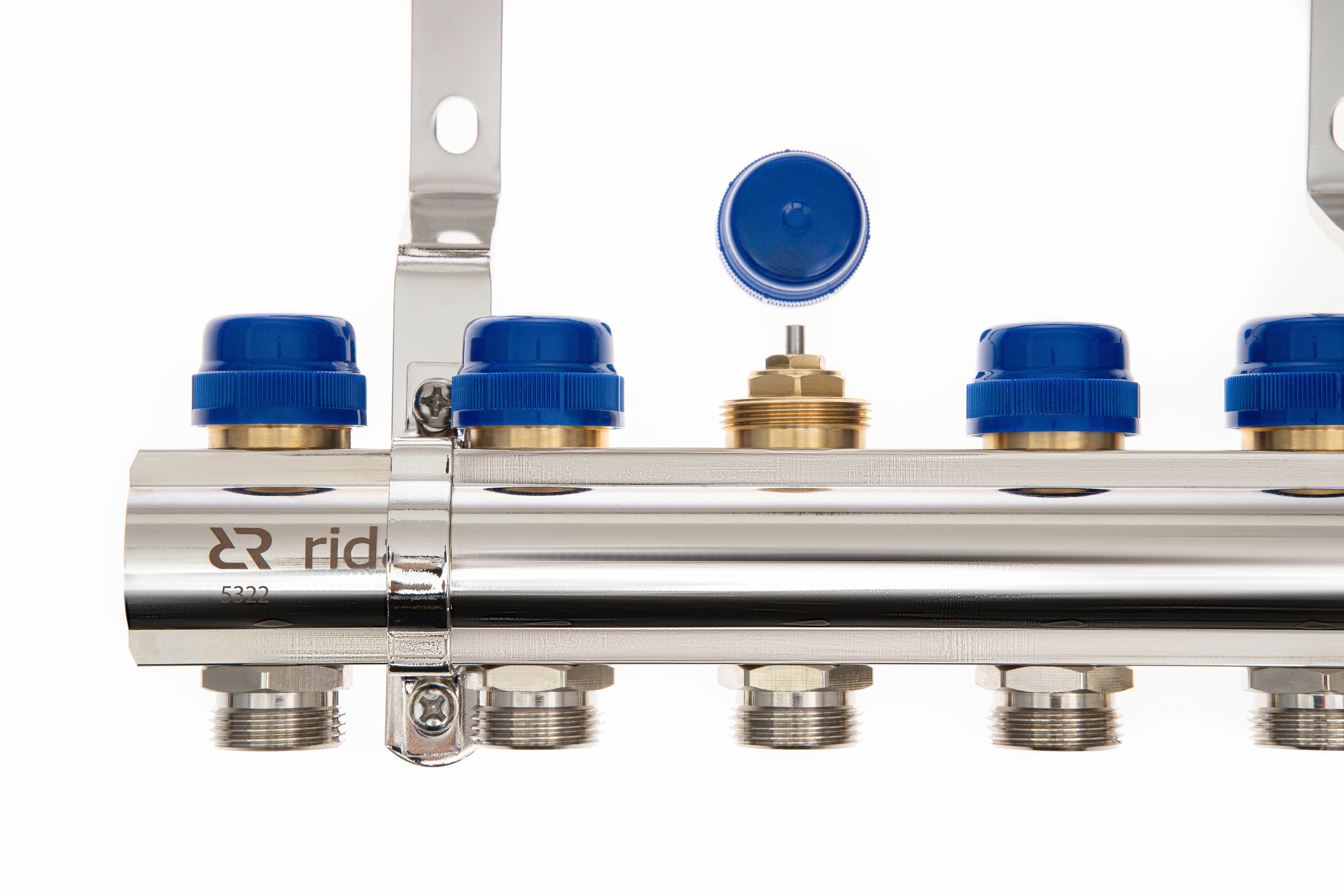

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Подающая гребенка может отдельно регулировать расход теплоносителя в каждом контуре системы отопления. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами. Терморегулирующие клапаны могут быть автоматизированы с помощью приводов термоэлектрических типа TWA-KR, а коллекторы могут комплектоваться шаровыми кранами для отключения от системы отопления.

Область применения

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа FHF-RF используются для контроля и распределения теплоносителя в системе отопления.

Совместимость

На регулирующие клапаны, которыми оснащен обратный коллектор, могут быть установлены термоэлектрические приводы TWA-KR, порядок монтажа приводов описан в инструкции к приводам.

Ключевые преимущества

• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность организации лучевой разводки отопления — исключение лишних соединений и возможность автоматизации

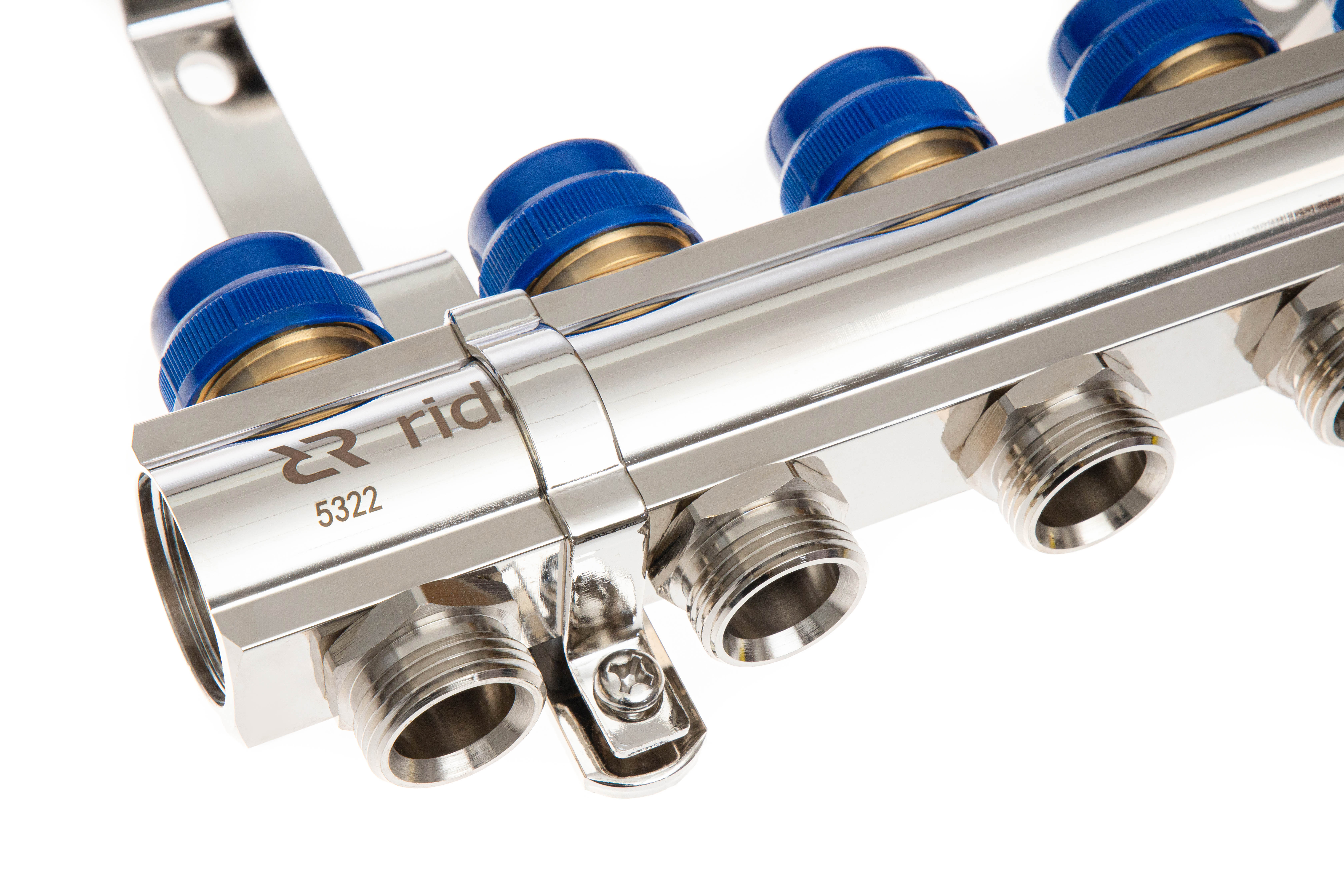

• Высокоточные резьбы

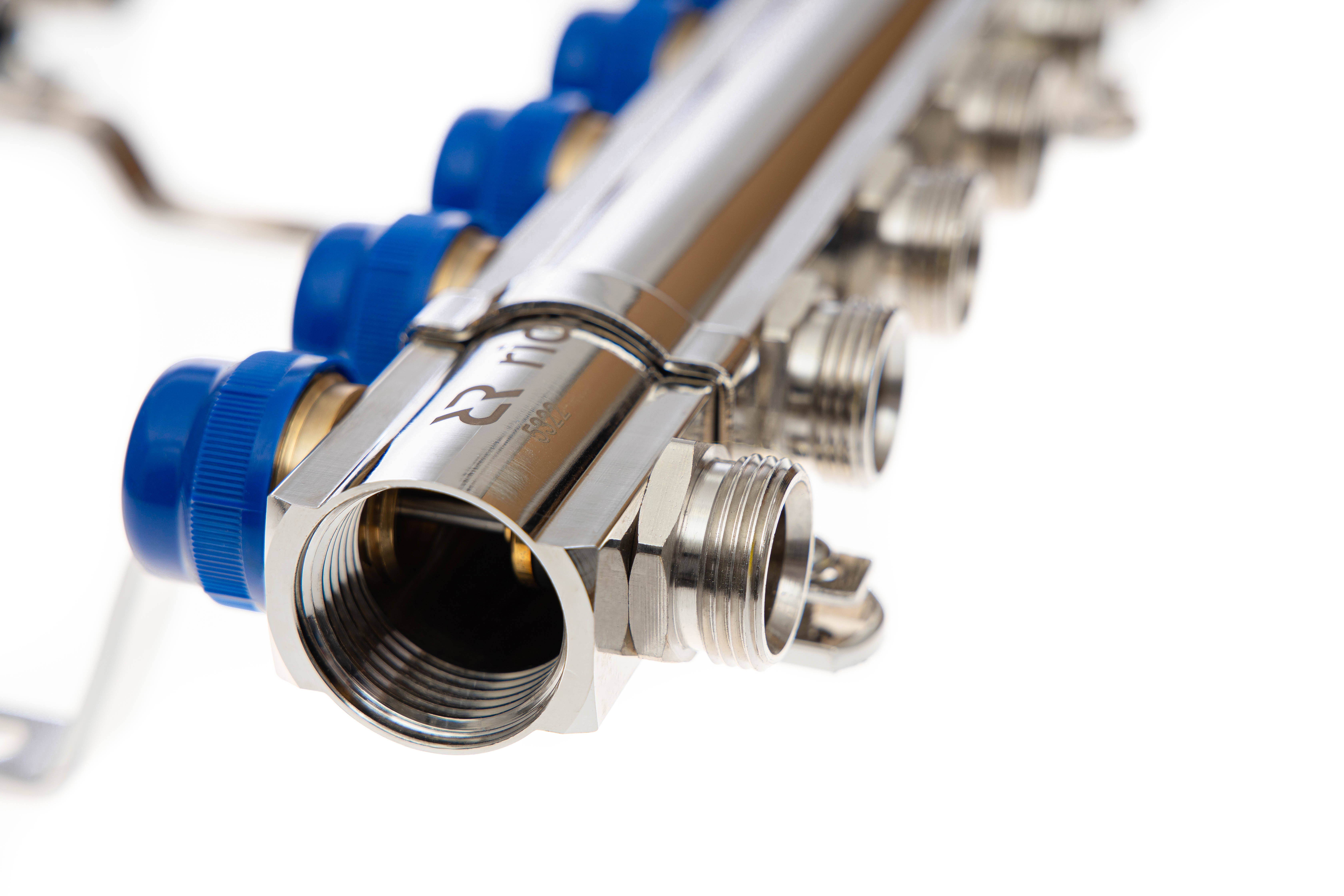

• Никелированное покрытие

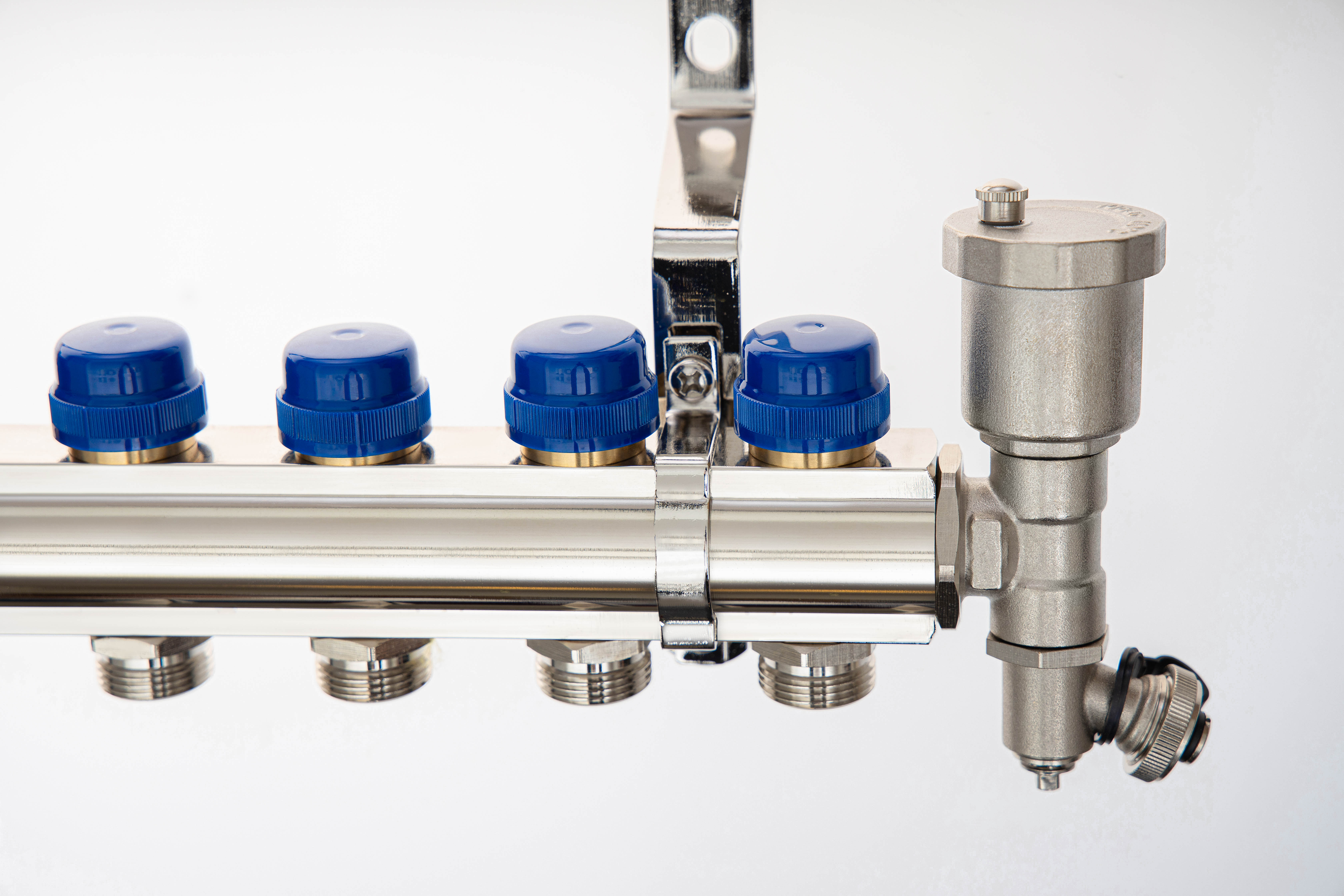

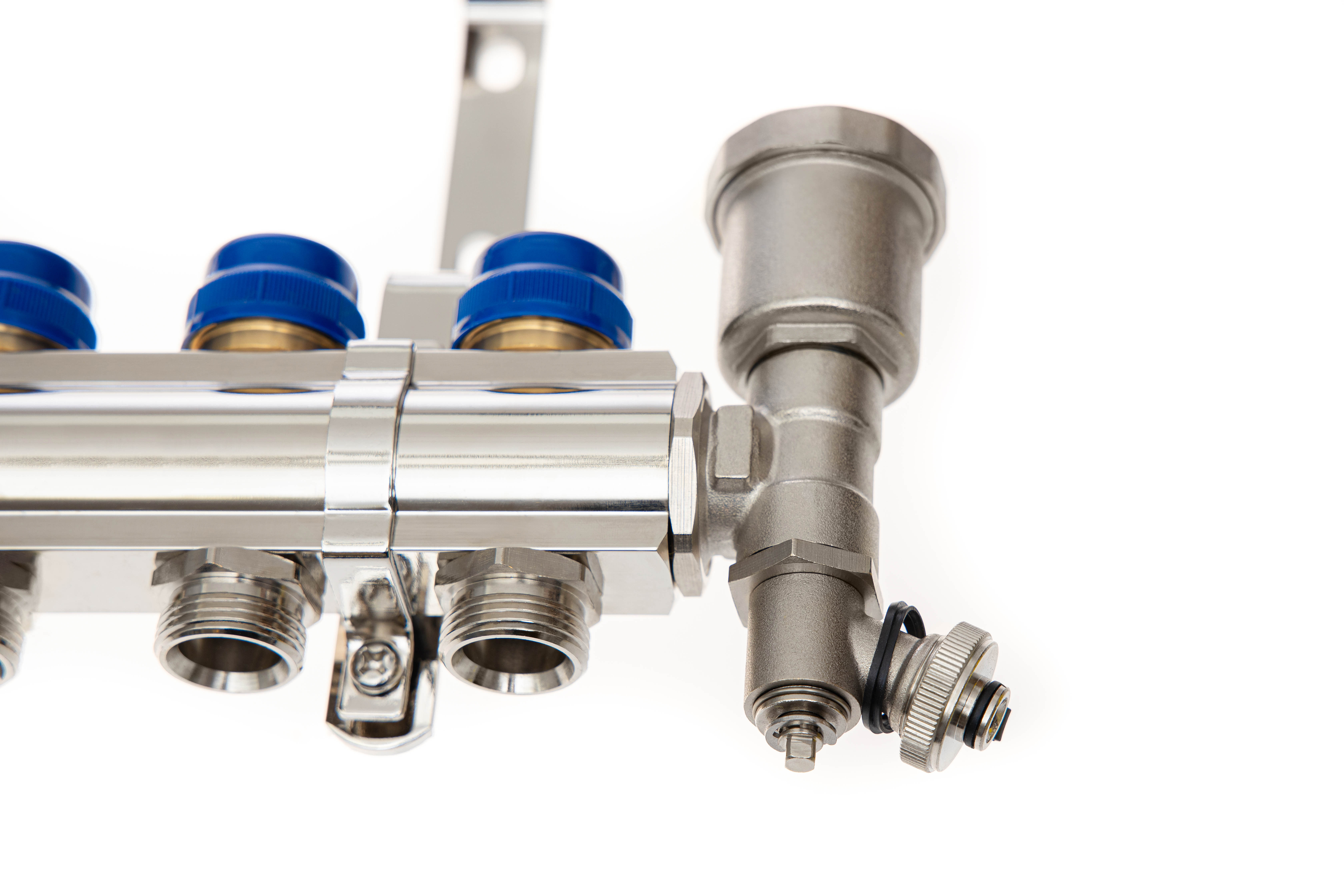

• Торцевые секции с автоматическим воздухоотводчиком и сливным краном
• Контроль качества — спектральный анализ каждой детали

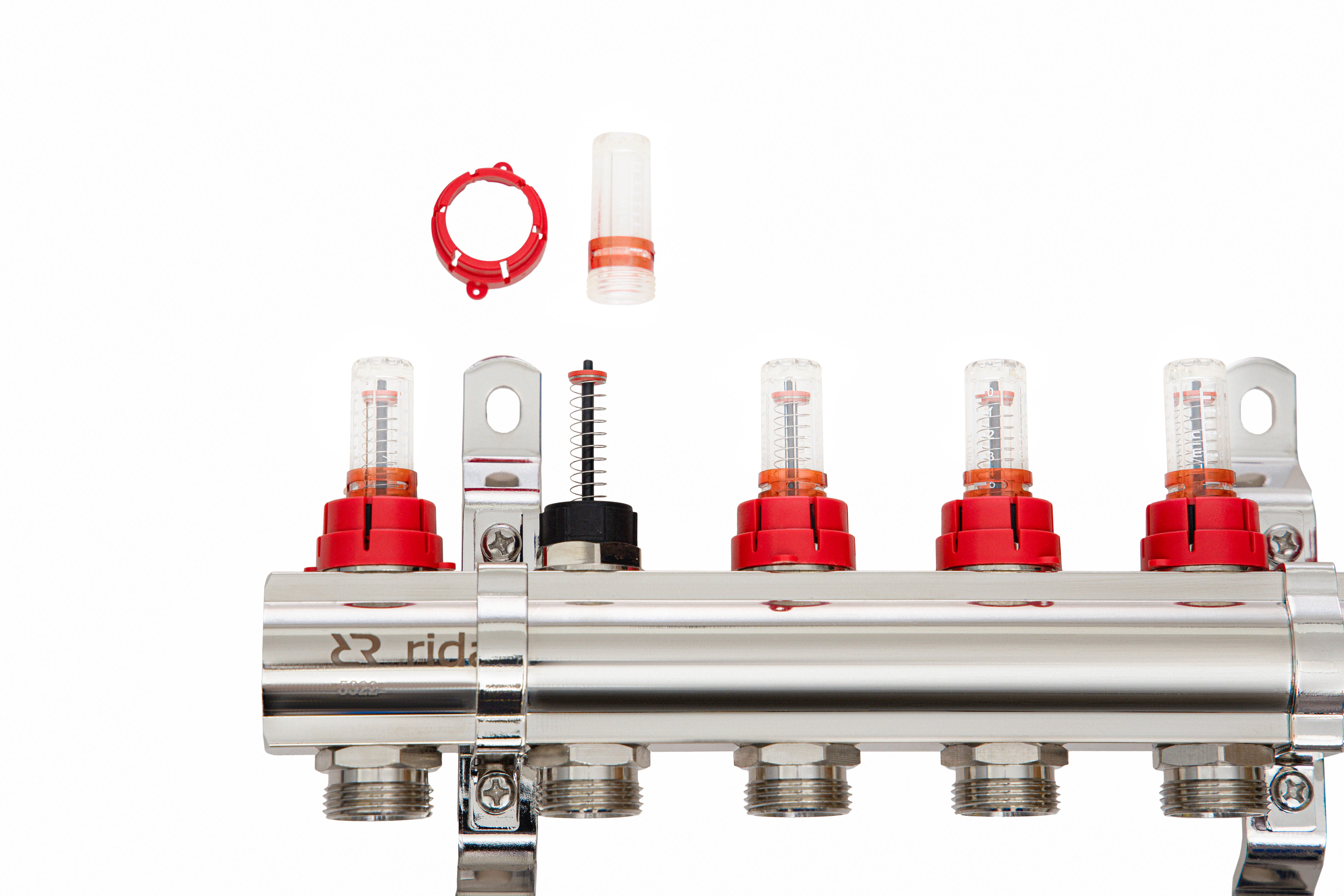

• Высокоточные обслуживаемые расходомеры

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Применение коллекторов распределительных для систем водяного отопления и теплого водяного пола типа FHF-RF позволяет осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для подключения трубопроводов системы водяных теплых полов или радиаторного отопления.

Использование по назначению

Изделие осматривают на наличие дефектов, повреждений на корпусе коллектора и резьбовых патрубках, воздухоотводчике и сливном кране, снимают защитные колпачки с запорных вентилей на подающем коллекторе и регулирующих вентилях на обратном коллекторе. Монтаж проводят в соответствии с указаниями, описанными в разделе "Указания по монтажу и наладке" и прилагаемой инструкцией. Патрубки для подключения труб должны быть направлены вниз. После монтажа коллектора, к патрубкам следует подключить трубы и заполнить систему отопления водой. При заполнении системы необходимо выпустить воздух из коллекторов через воздухоотводчики на торцевой секции, при этом давление в системе снизится, соответственно будет необходимо дозаполнить систему водой. Заполнение системы может производится как в месте установки котла, так и через дренажные краны, установленные на торцевых секциях коллектора. После заполнения системы и выпуска воздуха следует провести гидравлические испытания. Испытательное давление для коллекторов FHF-RF не должно превышать 16 бар. В случае обнаружения повреждений на корпусе коллектора, резьбовых патрубках, воздухоотводчике, сливном кране или регулирующих вентилях следует обратиться в сервисную службу компании Ридан.
