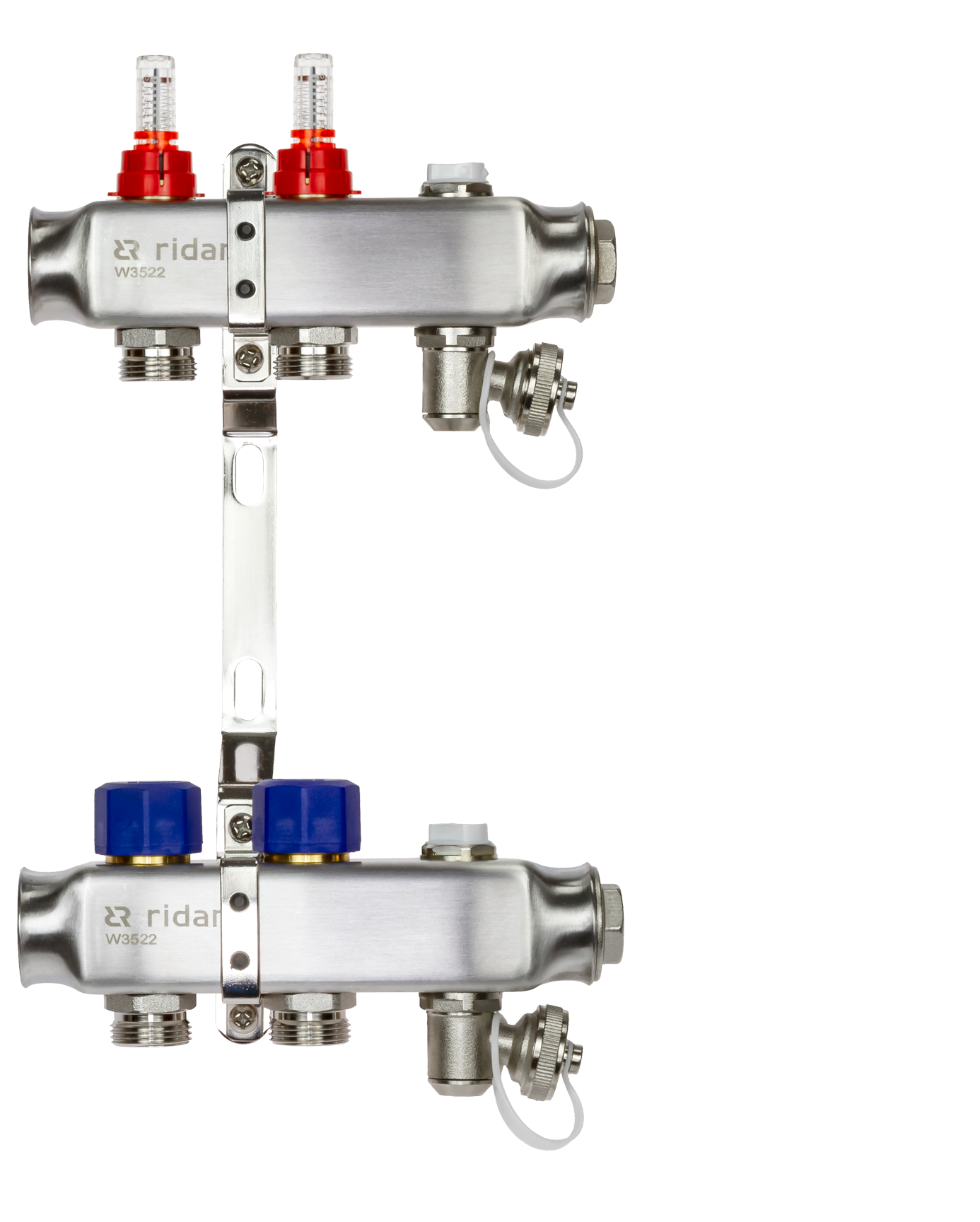

Ридан Комплект коллекторов SSM-2RF set из нержавеющей стали с расходомерами, кронштейнами, ручным воздухоотводчиком, сливным краном и торцевой заглушкой, 2 контура 088U0952R купить за 12570.65 с доставкой по России

Обзор кода 088U0952R

Комплектность

В комплект поставки входит:

• комплект коллекторов типа SSM-RF для подающего и обратного трубопровода;
• инструкция;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, доступная по ссылке путем ввода соответствующего артикула/кода материала

Список комплектующих и запасных частей

• R-BV комплект шаровых кранов DN25 с термометрами 088U0822R Назначение: для отключения системы напольного отопления
• Уплотнительные фитинги Ridan 16х2 G3/4"" вн (PEX, PERT, ALU) 013G4156R Назначение: для присоединения труб напольного отопления к отводам коллектора

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание коллекторов типа SSM-RF должен выполнять только валифицированный персонал, имеющий допуск к работам такого рода, строго в соответствии с прилагаемой инструкцией.

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать коллекторы из коробки, проверить комплектность оборудование на соответствие информации указанной в паспорте, осмотреть на наличие повреждений. - вкрутить шаровые краны в коллекторы; - смонтировать коллекторы на кронштейны таким образом, чтобы подающий коллектор был сверху, а обратный снизу.

• Монтаж и демонтаж

В случае монтажа на стену: - наметить места для отверстий в стене по отверстиям в кронштейнах; - просверлить отверстия в стене; - смонтировать коллекторы с кронштейнами на подготовленные отверстия.

В случае монтажа в шкаф: - выставить направляющие так, чтобы ось направляющей совпадала с осью соответствующего кронштейна; - зафиксировать направляющие; - смонтировать коллекторы с кронштейнами в шкаф.

• Регулирование

Расход теплоносителя в контурах напольного отопления зависит от предварительной настройки ротаметров.Гидравлическая балансировка контуров напольного отопления необходима для обеспечения оптимального комфорта в каждом помещении при минимальном потреблении энергии. Ниже приведен пример определения расчетного расхода.

Техническое обслуживание

При нормальных условиях эксплуатации коллектор не требует дополнительного технического обслуживания. В процессе эксплуатации следует проверять коллектор на наличие протечек в разъёмных соединениях в соответствии с плановым осмотром системы, если таковой предусмотрен, но не реже одного раза в течение отопительного сезона.

Техническое обслуживание коллекторов должны осуществлять специалисты, изучившие инструкцию по монтажу и знающие правила техники безопасности. Коллекторы не требуют постоянного присутствия обслуживающего персонала.

Транспортирование и хранение

Хранение осуществляется в соответствии при следующих условиях: - температура хранения -40 до +70 °С, верхнее значение относительной влажности 80 % при 35 °С и более низких температурах, без конденсации влаги; - место хранения: обогреваемые и (или) охлаждаемые помещения без непосредственного воздействия солнечных лучей, осадков, ветра, песка и пыли, отсутствие или незначительное воздействие конденсации.

Обзор серии SSM-RF

Назначение изделия

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа SSM-RF используются для контроля и распределения теплоносителя в системе отопления. Ротаметры в составе коллекторов позволяют отслеживать мгновенный расход через коллектор. Каждая труба отопительной системы водяного отопления или теплого водяного пола подключается к коллектору, что позволяет осуществлять контроль потока теплоносителя индивидуально в каждом циркуляционном кольце.

Распределительный коллектор состоит из подающей гребенки, оснащенной ротаметрами (5л/мин), и обратной гребенки с термостатическими клапанами с резьбой М30×1.5.

Сертификация

Продукция не подлежит обязательному подтверждению соответствия в Евразийском экономическом союзе и Российской Федерации.

Описание и работа

Коллекторы распределительные для систем водяного отопления и теплого водяного пола типа SSM-RF состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления, оснащается ротаметрами. Обратная гребенка оборудуется интегрированными термостатическими клапанами

Термостатические клапаны могут быть автоматизированы с помощью приводов термоэлектрических типа TWA-KR. Коллекторы могут быть укомплектованы шаровыми кранами для отключения от системы отопления.

Область применения

Коллекторы распределительные серии SSM-RF используют для регулирования подачи теплоносителя в системах радиаторного и напольного отопления. Трубопровод каждого из контуров подключают к отдельной паре присоединительных штуцеров распределителя, что даёт возможность регулировать расход теплоносителя в каждом помещении здания индивидуально.

Совместимость

Терморегулирующие клапаны могут быть автоматизированы с помощью приводов термоэлектрических типа TWA-KR. Коллекторы могут укомплектовываться шаровыми кранами для отключения от системы отопления.

Ключевые преимущества

• Высокая степень надежности системы отопления в случае отключения отдельно взятого отопительного прибора или повреждении трубопроводов.
• Единый трубопровод без соединений между узлом ввода (распределительным шкафом) и узлом присоединения отопительного прибора.
• Возможность организации лучевой разводки отопления — исключение лишних соединений и возможность автоматизации.

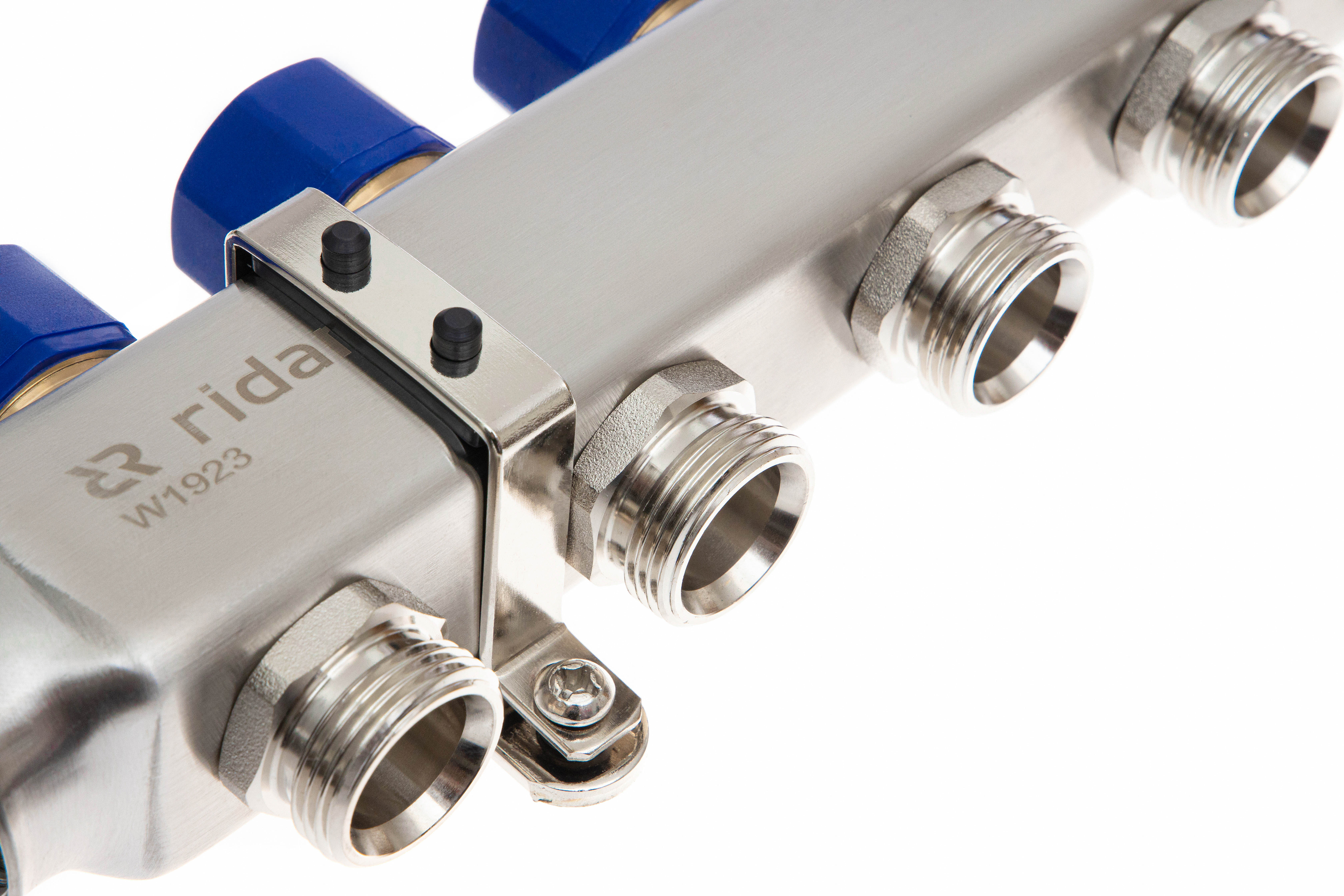

• Увеличенная толщина стенки до 1,6 мм
• Немагнитная нержавеющая сталь

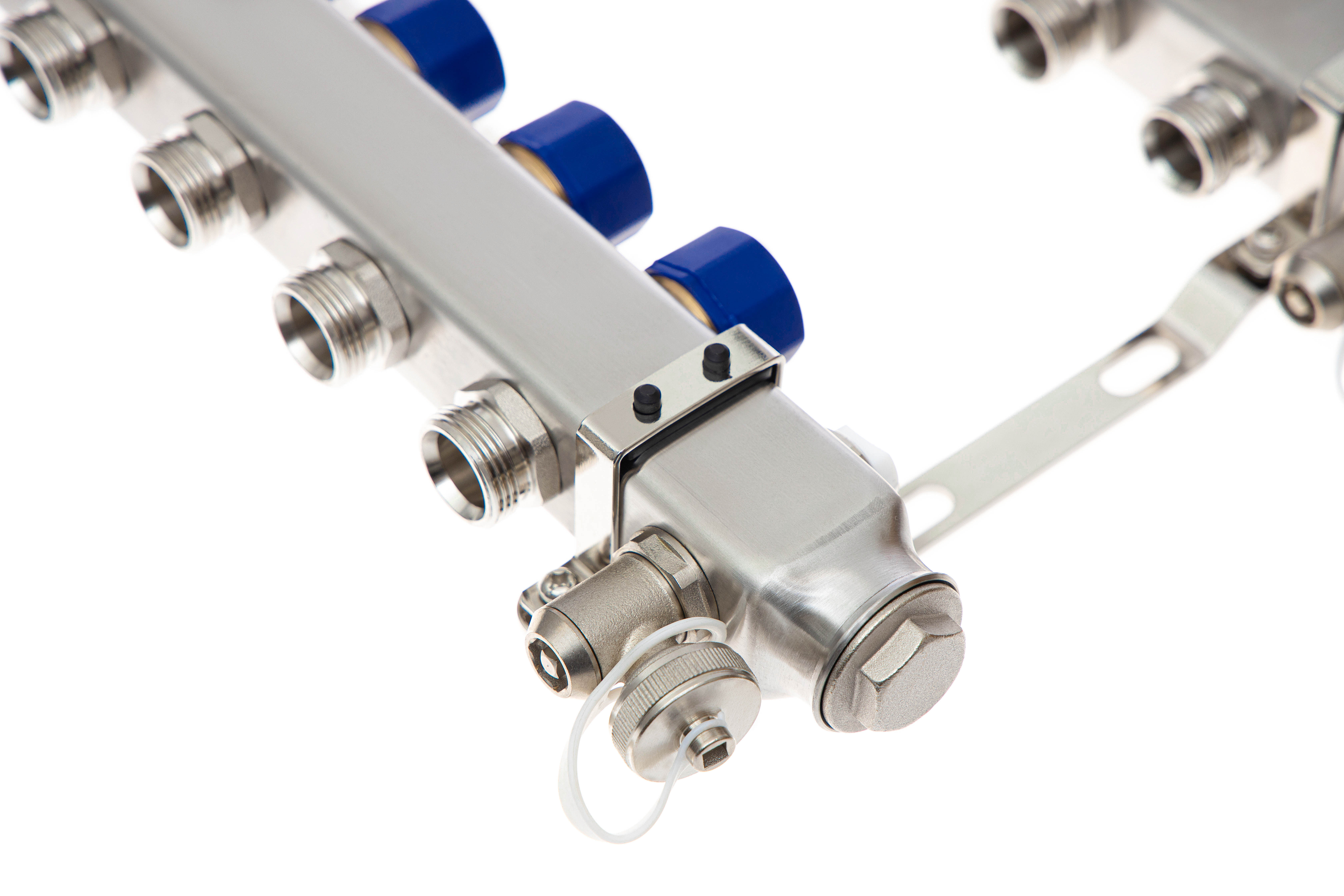

• Встроенная торцевая секция с седельным клапаном и краном Маевского

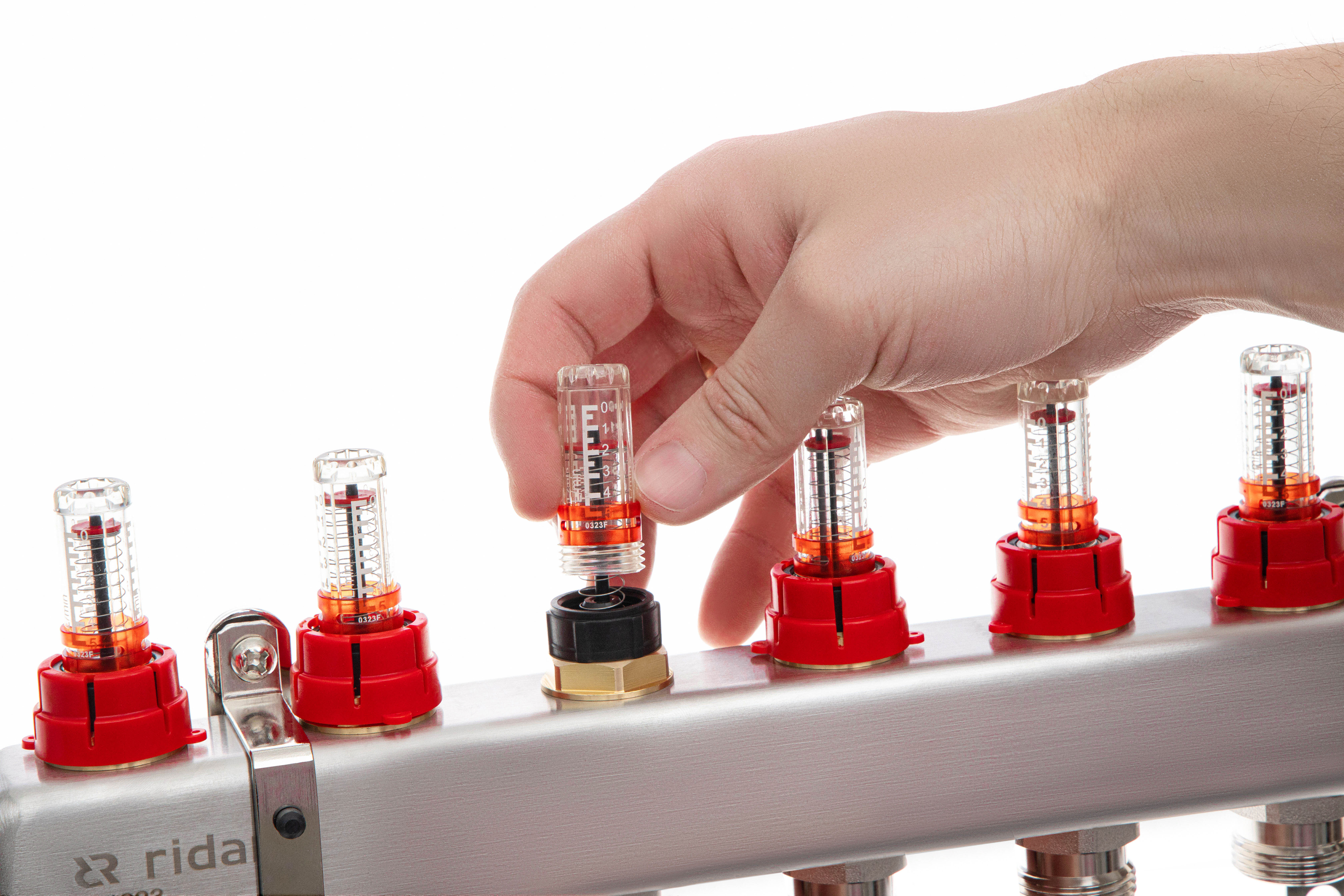

• Обслуживаемые высокоточные расходомеры

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Применение коллекторов распределительных для систем водяного отопления и теплого водяного пола типа SSM-RF позволяет осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для подключения трубопроводов системы водяных теплых полов или радиаторного отопления.

Использование по назначению

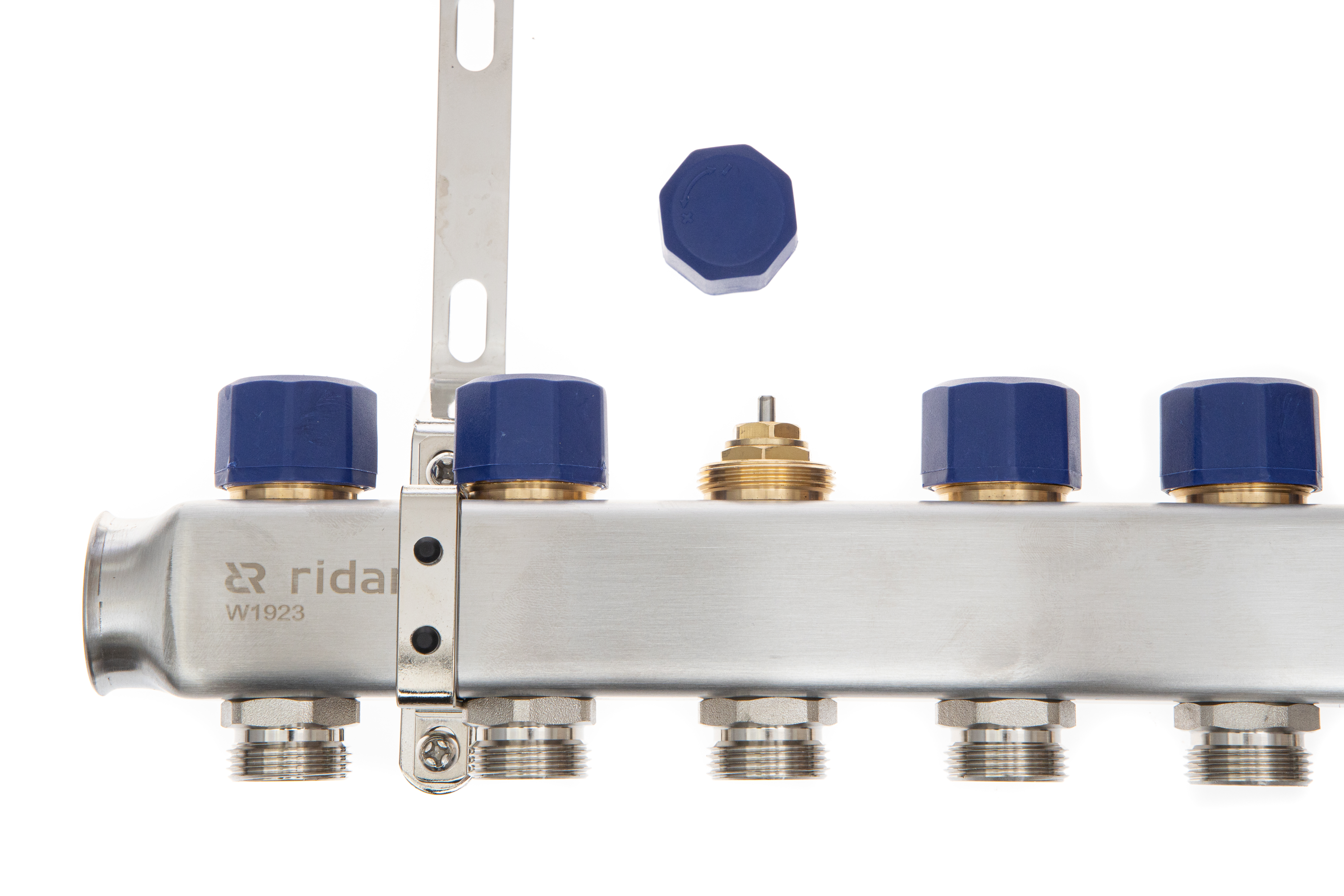

Изделие осматривают на наличие дефектов, повреждений на корпусе коллектора и резьбовых патрубках, воздухоотводчике и сливном кране, снимают защитные колпачки с запорных вентилей на подающем коллекторе и регулирующих вентилях на обратном коллекторе.

Монтаж проводят в соответствии с указаниями, описанными в разделе «Указания по монтажу и наладке», и прилагаемой инструкцией. Патрубки для подключения труб должны быть направлены вниз. После монтажа коллектора к патрубкам следует подключить трубы и заполнить систему отопления водой. При заполнении системы необходимо выпустить воздух из коллекторов через воздухоотводчики на торцевой секции. Давление в системе снизится, поэтому потребуется дозаполнить её водой. Заполнение системы может производиться как в месте установки котла, так и через дренажные краны, установленные на торцевых секциях коллектора.

После заполнения системы и выпуска воздуха следует провести гидравлические испытания. Испытательное давление для коллекторов SSM-RF не должно превышать 16 бар. В случае обнаружения повреждений на корпусе коллектора, резьбовых патрубках, воздухоотводчике, сливном кране или регулирующих вентилях следует обратиться в сервисную службу компании Ридан.
