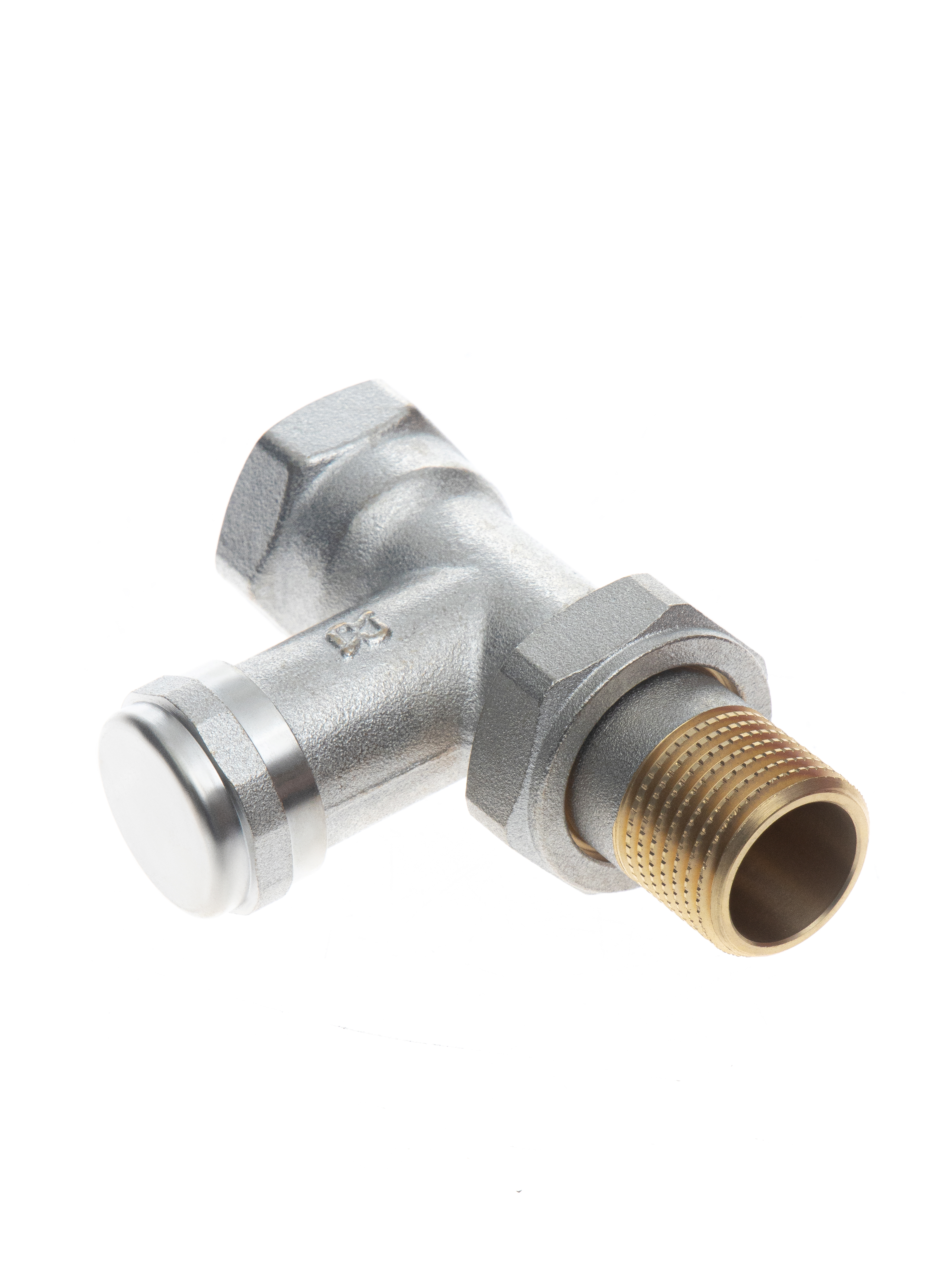

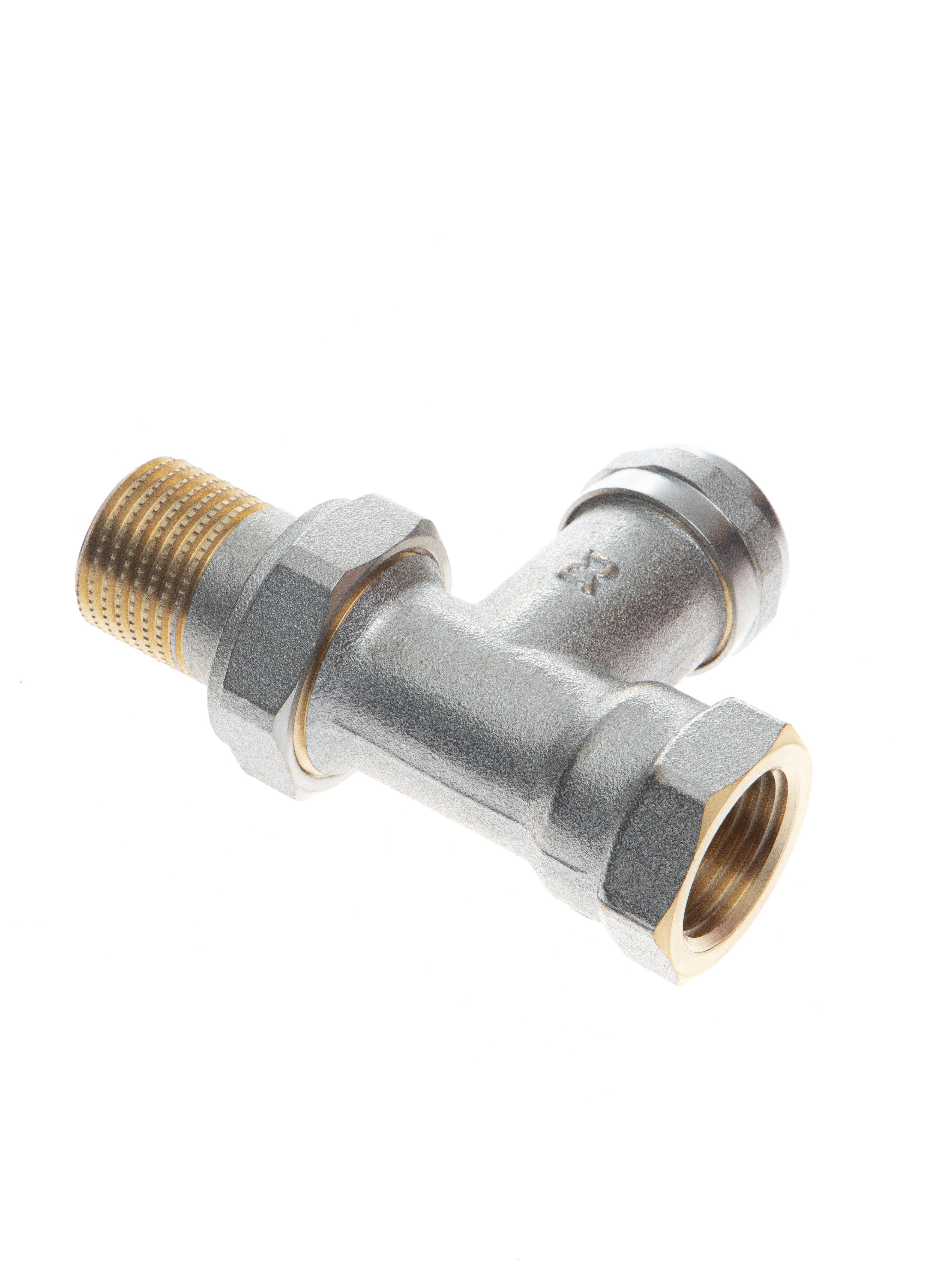

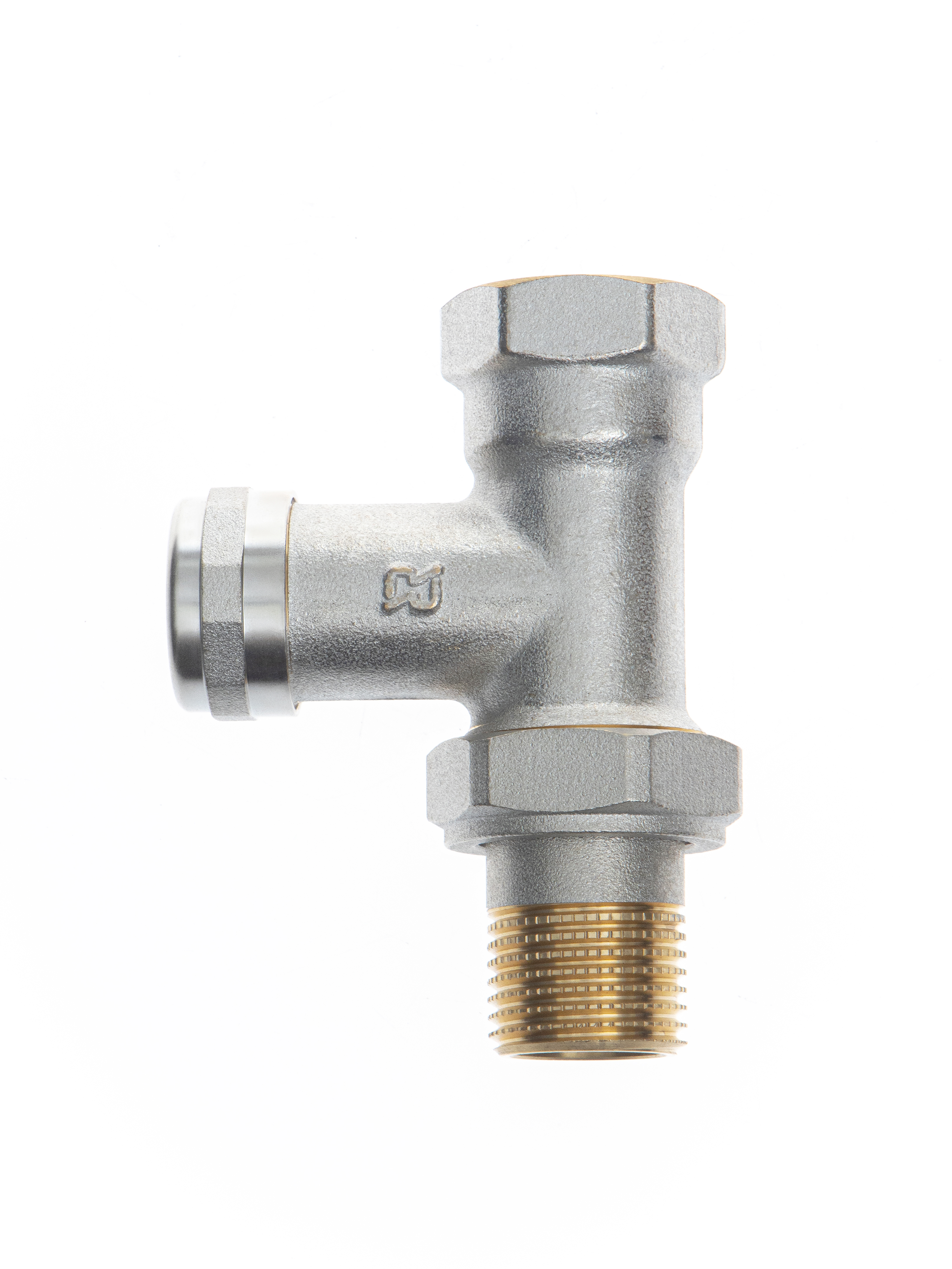

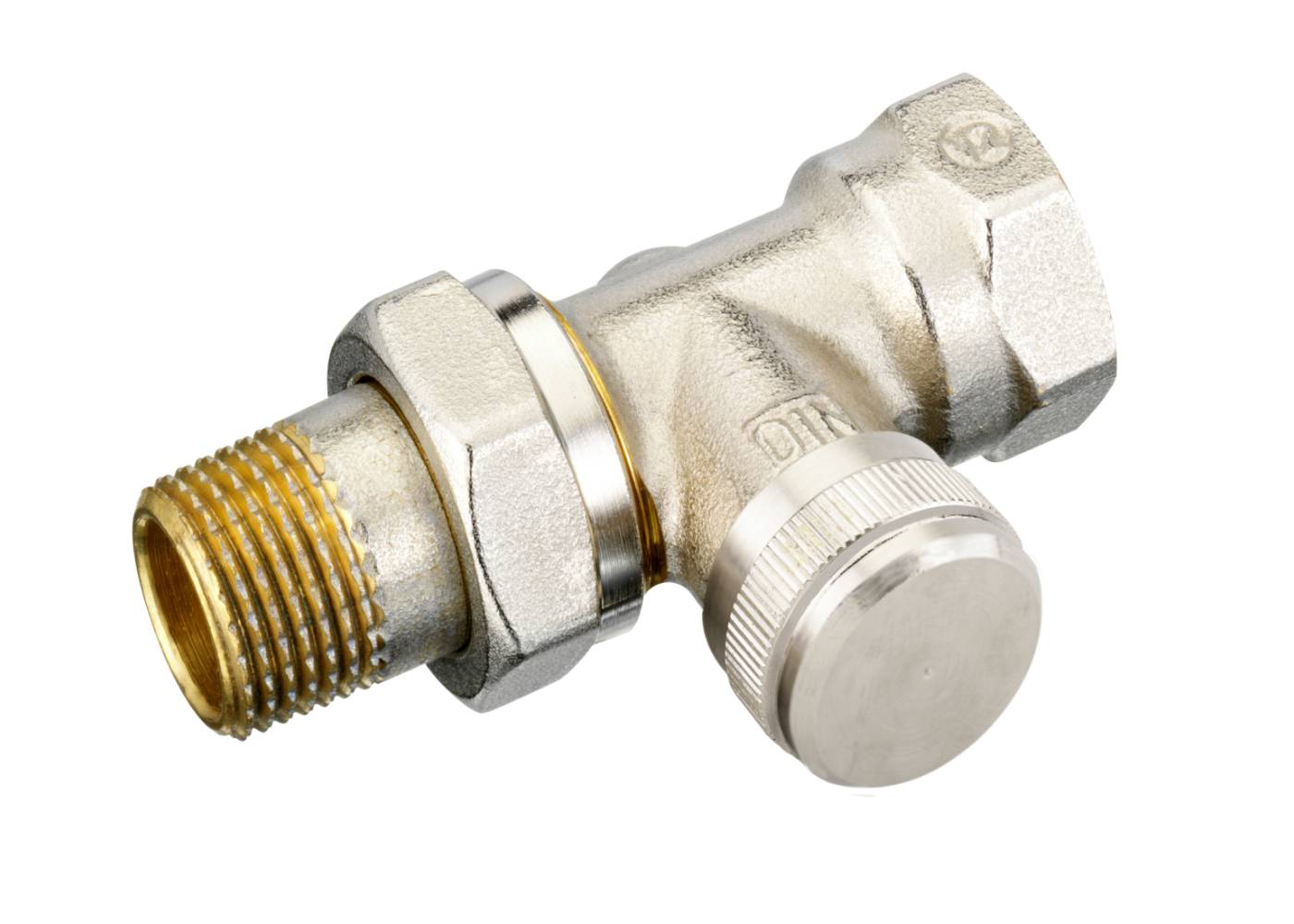

Ридан LV Клапан запорный Ду20, прямой 003L0146R купить за 2277 с доставкой по России

Обзор кода 003L0146R

Комплектность

В комплект поставки входят: - клапан запорный типа LV; - упаковочный пакет; - паспорт*; - руководство по эксплуатации *.

*предоставляется в электронном виде, доступная по ссылке путем ввода соответствующего артикула/кода материала.

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание клапанов запорных типов LV должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода.

• Правила выбора

Выбор клапана осуществляется в соответствии с требуемыми параметрами давления, температуры и характеристик регулирования

• Меры безопасности

Для предупреждения травматизма персонала и повреждения оборудования необходимо соблюдать требования инструкции производителя на установленное оборудование, а также инструкции по эксплуатации системы.

• Подготовка к монтажу

Распаковать клапан из упаковочной коробки, осмотреть на наличие повреждений. Убедитесь в наличии всех необходимых деталей и инструментов. Убедитесь в наличии свободного места, достаточного для монтажа, в соответствии с техническими условиями.

• Монтаж и демонтаж

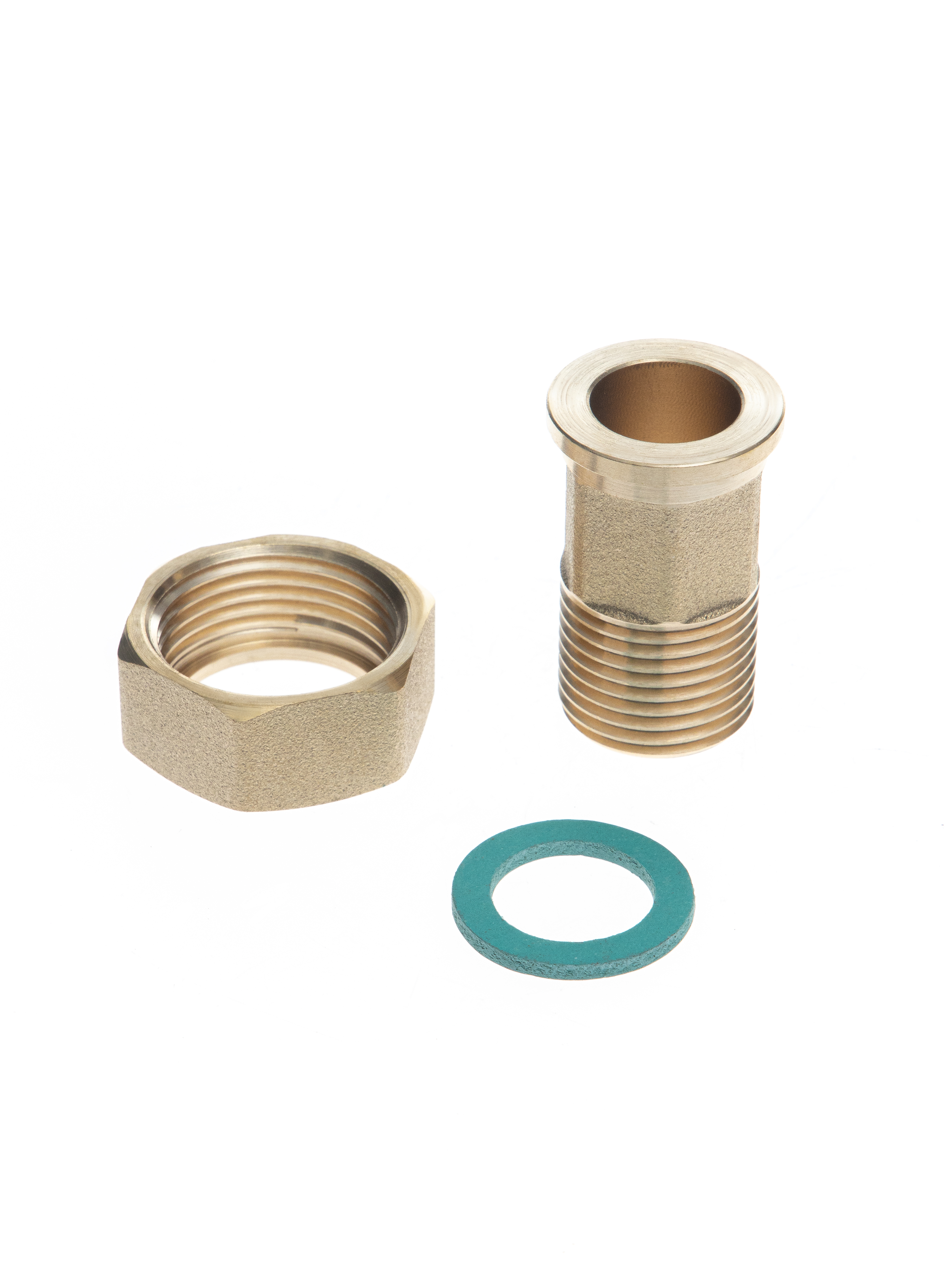

Снять хвостовик с клапана и с надетой на него накидной гайкой и вкрутить в отопительный прибор, предварительно уплотнив данное соединение, используя фум-ленту или другой аналогичный уплотнитель. Запорный клапан типа LV должен быть установлен на обратном трубопроводе. Следует накрутить корпус клапана на подготовленный патрубок

Транспортирование и хранение

Хранение клапанов запорных типа LV-KB осуществляется в закрытых помещениях с регулируемыми климатическими условиями или с естественной вентиляцией, где колебания температуры и влажности существенно меньше, чем на открытом воздухе при температурах от -20˚С до + 50 ˚С при максимальной влажности до 60%. Транспортирование осуществляется в закрытом транспорте в соответствии с требованиями ГОСТ 15150 п.10 – 5 (ОЖ4).

Обзор серии LV

Назначение изделия

Клапаны запорные серии LV предназначены для применения в двухтрубных насосных системах водяного отопления с целью отключения отдельного отопительного прибора для его демонтажа или технического обслуживания без опорожнения всей системы. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Сертификация

Соответствие клапанов запорных серии LV подтверждено в форме принятия декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА01.В.46422/24, срок действия с 26.01.2024 по 25.01.2029.

Описание и работа

Клапаны серии LV являются запорными, с их помощью можно отключить и демонтировать отдельно взятый отопительный прибор без дренирования всей системы отопления.

Клапаны LV выпускаются в двух модификациях: прямой и угловой. Клапаны изготавливаются из латуни с никелевым покрытием. Пропускная способность клапанов LV в открытом положении: Kvs = 2,5 м3/ч — для клапанов диаметром 15 мм; Kvs = 3,0 м3/ч — для клапанов диаметром 20 мм. Габаритные и присоединительные размеры LV соответствуют стандарту DIN 3842-1.

Область применения

Клапан LV позволяет опорожнить отопительный прибор. Для этого необходимо снять крышку с LV и перекрыть клапан, а затем навернуть на него спускной кран. После установки кран можно открыть для слива воды поворотом влево квадратного штифта в его верхней части.

Для предотвращения отложений и коррозии клапаны LV следует применять в системах водяного отопления, где теплоноситель отвечает требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации.

Совместимость

Клапан запорный LV может быть непосредственно присоединен к радиаторам. Габаритные и присоединительные размеры LV соответствуют стандарту DIN 3842-1.

Ключевые преимущества

• Позволяет производить опорожнение отопительного прибора
• Имеется возможность подключения дренажного крана

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Надежность и долговечность

Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Эффективность и экономия

Применение клапана запорного серии LV позволяет безопасно отключать отдельный отопительный прибор для осуществления его демонтажа или технического обслуживания без опорожнения всей системы в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности. Для защиты клапанов от засорения рекомендуются устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм. Корпус клапана и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр. Кроме использования изделия для перекрытия потока теплоносителя на обратном трубопроводе, можно также его использовать и для слива теплоносителя в радиаторе.
