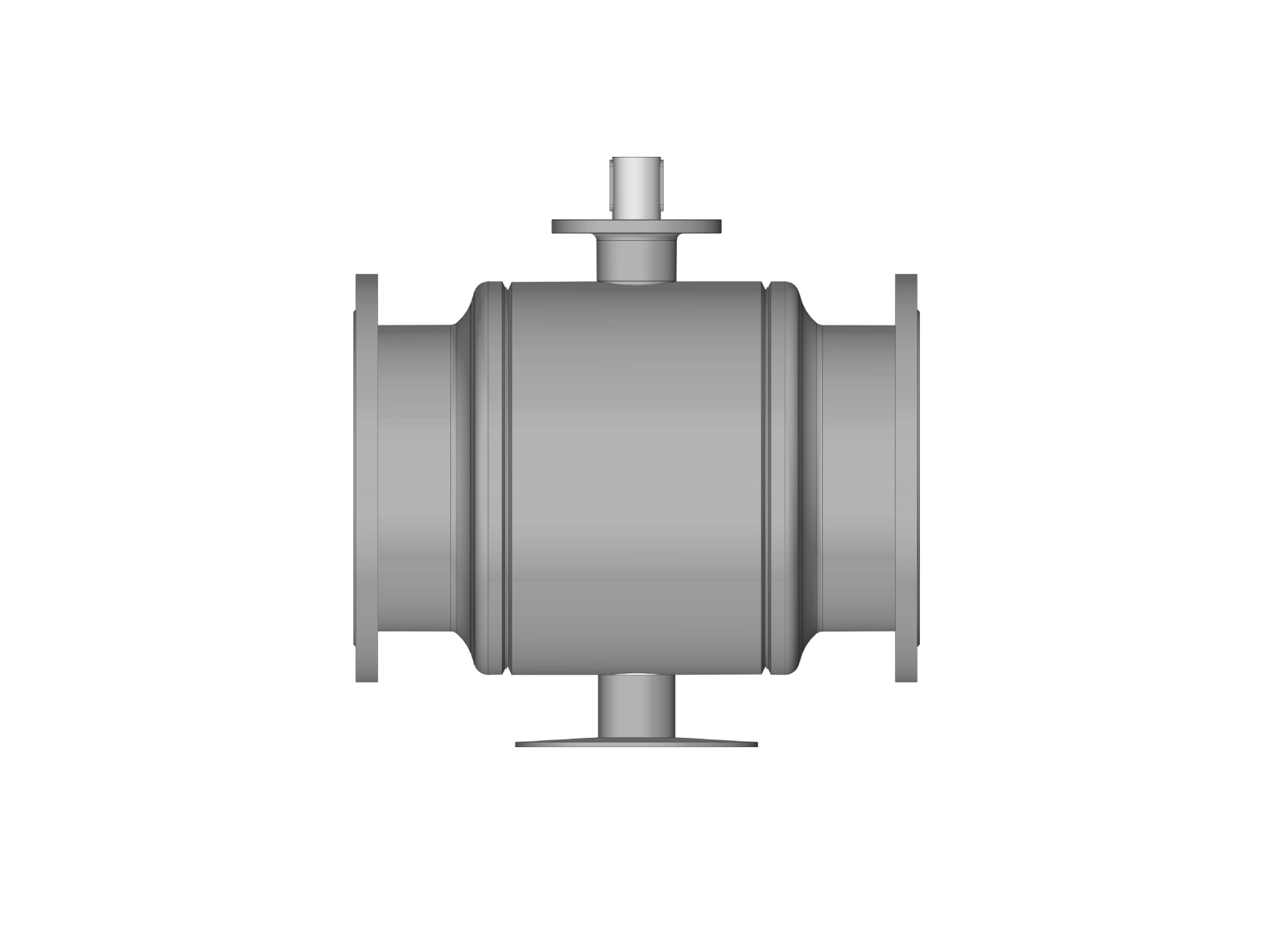

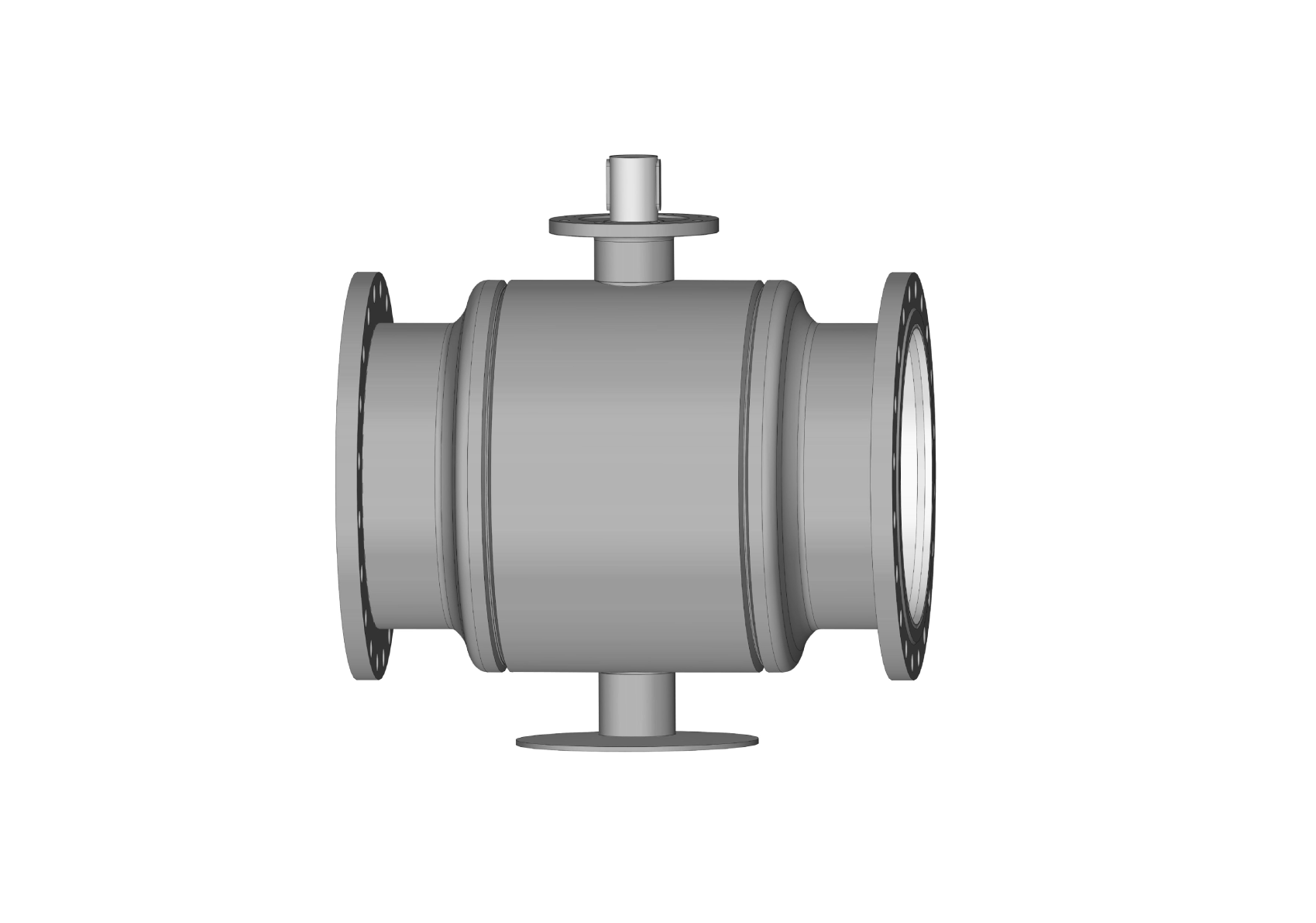

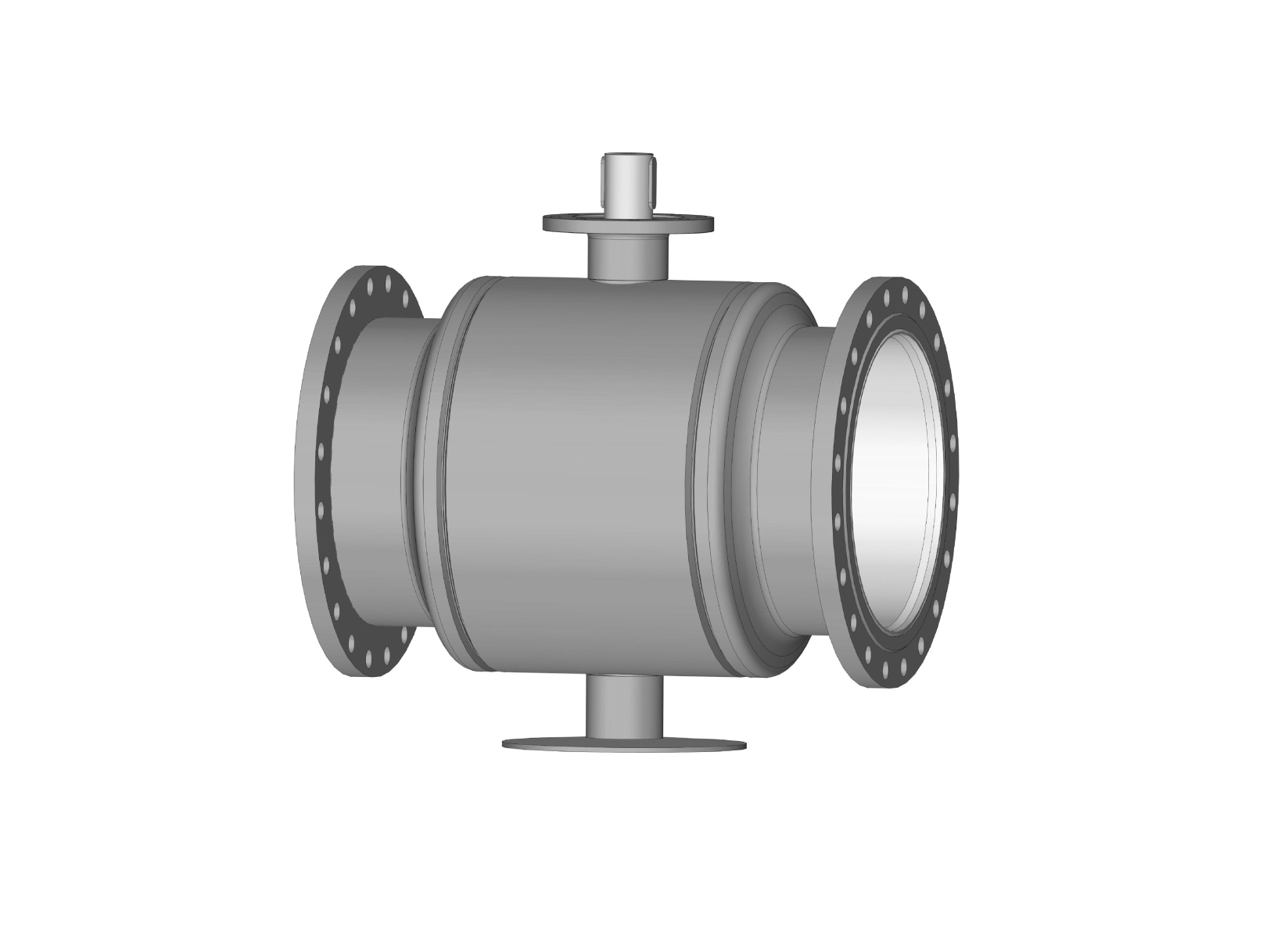

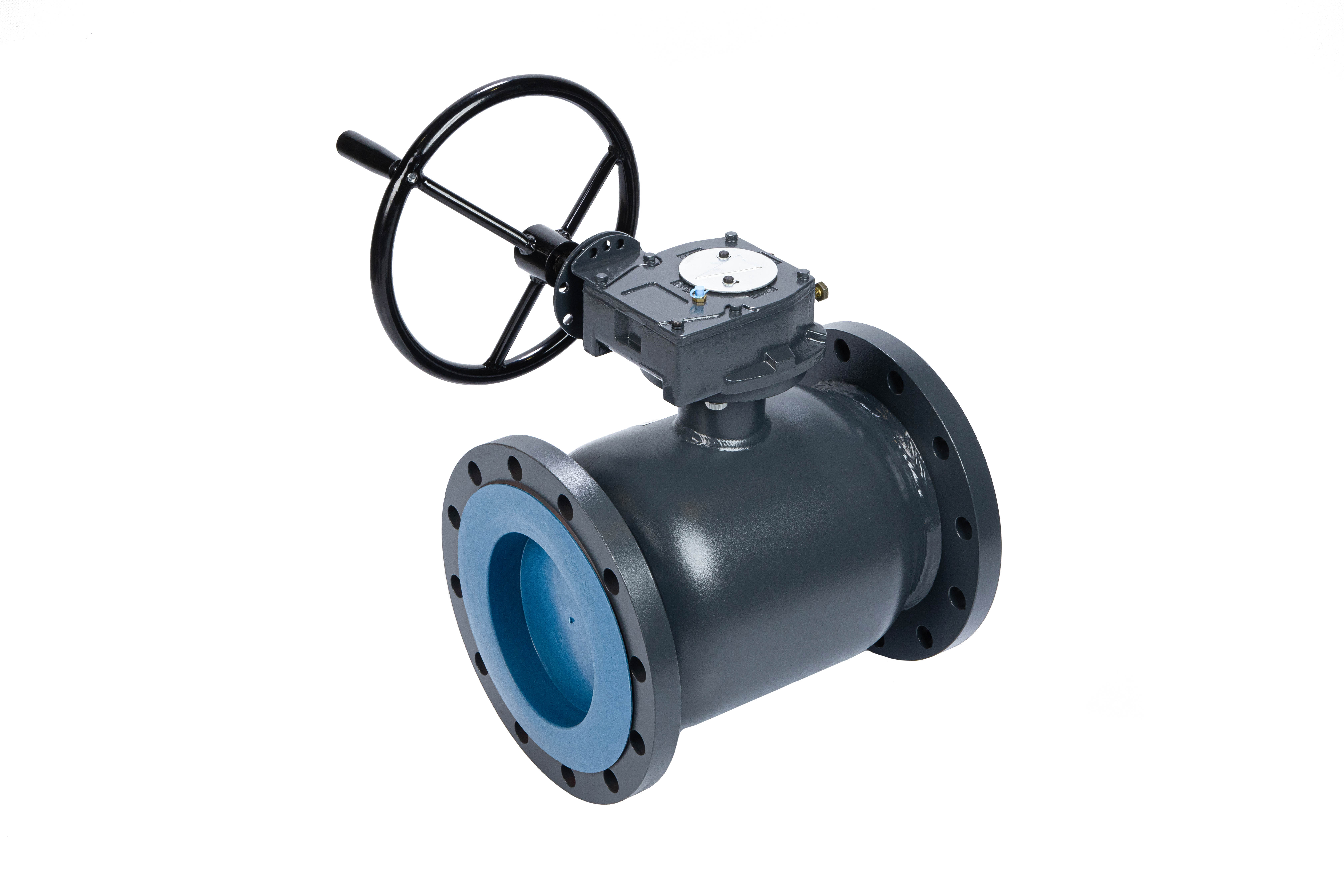

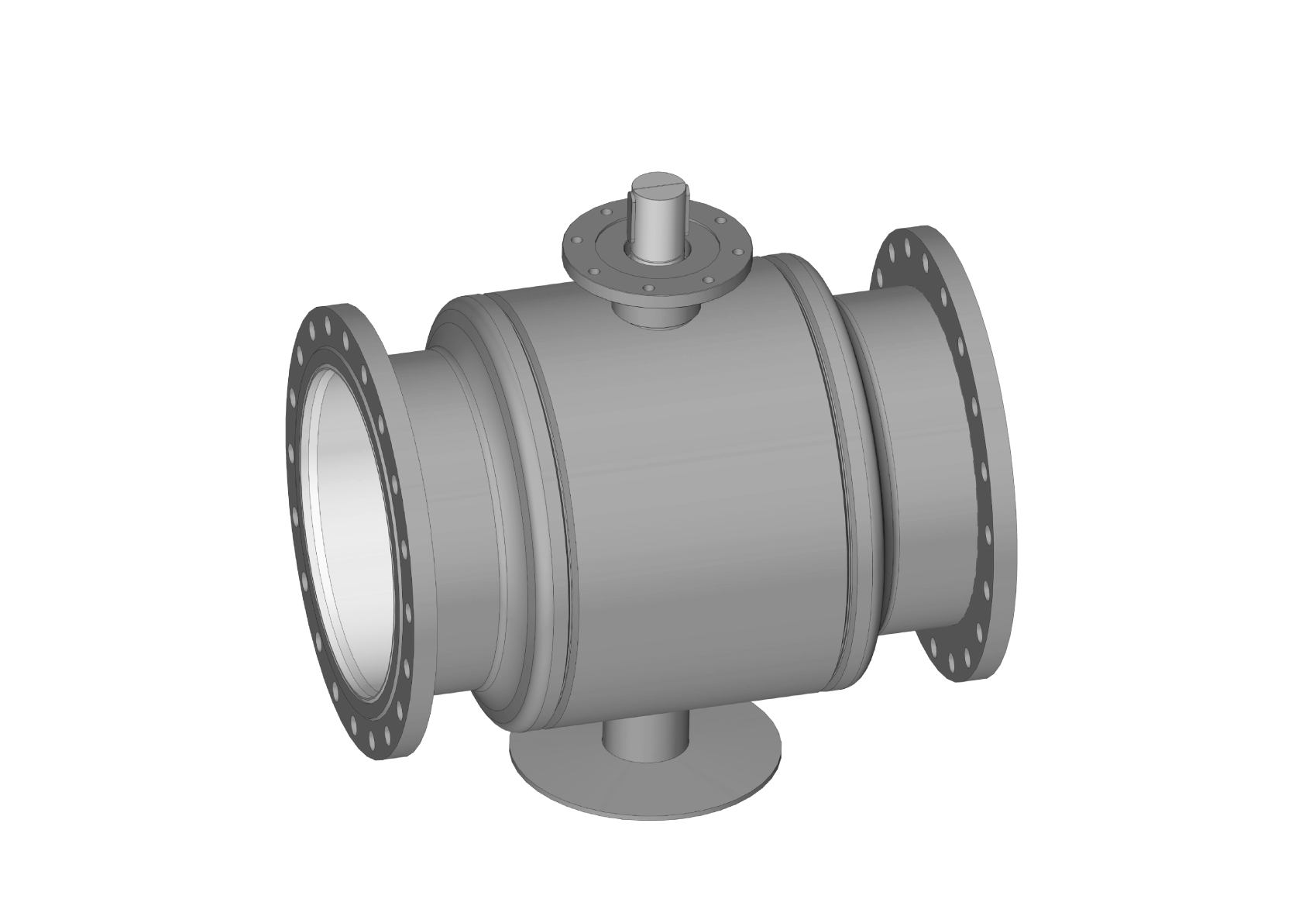

Номинальный диаметр (DN), мм: 600
Исполнение: RB/FF/WG
Масса, кг, не более: 1213
Номинальное давление (PN), бар: 16
Температура рабочей среды, °С: от -20 до 180 °C (от -40 до +200 °С кратковременно)
Пропускная способность Kvs, м³/ч: 22445
Допустимая концентрация гликоля: 50,00%
Технические характеристики
Номинальный диаметр (DN), мм:
600
Исполнение:
RB/FF/WG
Масса, кг, не более:
1213
Номинальное давление (PN), бар:
16
Температура рабочей среды, °С:
от -20 до 180 °C (от -40 до +200 °С кратковременно)
Пропускная способность Kvs, м³/ч:
22445
Допустимая концентрация гликоля:
50,00%
Герметичность затвора (объем протечки / класс герметичности):
Класс А по ГОСТ 9544
Рабочая среда:
Вода или водогликолевые смеси с концентрацией гликоля до 50%.
Присоединение к трубопроводу:
Фланцевое
Материал корпуса:
Сталь Q235 (С235)
Уплотнение штока:
FPM
Материал патрубка:
20# Steel (Сталь 20)
Материал седла:
PTFE+C 25%
Фланец (в модификациях с фланцем):
20# Steel (Сталь 20)
Управление:
Фланец для установки привода
Температура окружающей среды, °C:
от -40 до 70 °C
Пробное (испытательное) давление согласно ГОСТ 356, бар:
24
G , мм:
185
Ødпр, мм:
487
B , мм:
526
Ødотв х n, мм:
39x20
L , мм:
1163
А , мм:
551
Y, мм:
680
Z, мм:
100x80
X, мм:
870
