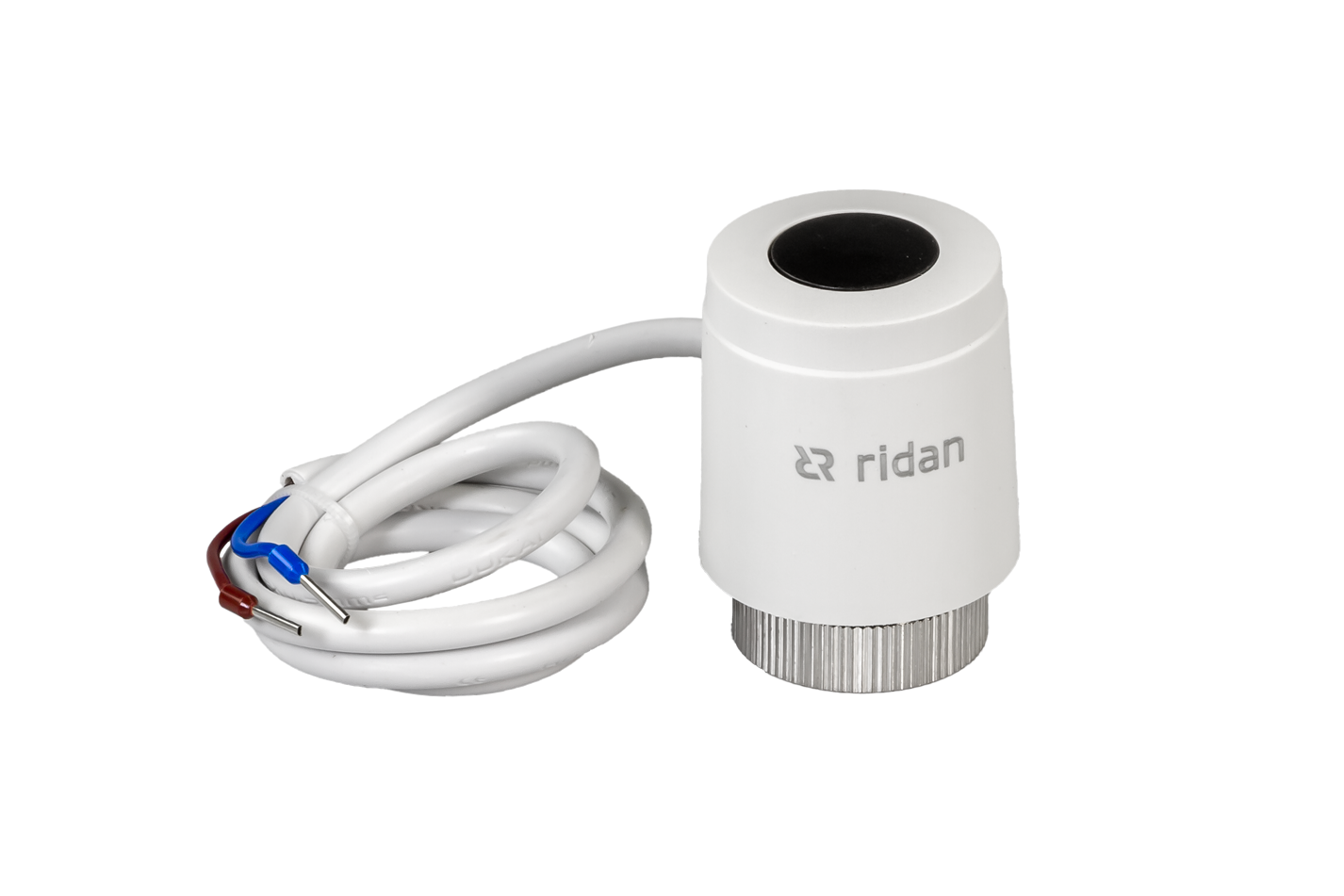

Ридан Термоэлектрический привод TWA-KR, 230V, NO норм. открытый 088H3143R купить за 3514.4 с доставкой по России

Обзор кода 088H3143R

Комплектность

В комплект поставки входит:

• привод термоэлектрический TWA-KR;
• упаковочная коробка;
• инструкция;
• кабель;
• паспорт*;
• руководство по эксплуатации *.

*предоставляется в электронном виде, доступная по ссылке путем ввода соответствующего артикула/кода материала

Указания по монтажу и наладке

• Общие указания

Монтаж, наладку и техническое обслуживание привода термоэлектрического TWA-KR должен выполнять только квалифицированный персонал, имеющий допуск к работам такого рода, строго в соответствии с прилагаемой инструкцией.

• Меры безопасности

Внимание! Напряжение 230 В. Не прикасаться к открытым клеммам! Возможно поражение электрическим током.

• Подготовка к монтажу

Механическая часть Все нормально закрытые термоэлектрические приводы перед монтажом должны быть приведены в открытое положение (красный индикатор выдвинут) для их легкой установки на клапан. После установки на клапан привод должен быть приведен в рабочее состояние. (Кольцо для фиксации пружины удалено.)

Электрическая часть Перед выполнением электрических соединений привод должен быть установлен на клапане.

• Наладка и испытания

Проверка привода перед пуском: - Удостовериться, что питающее напряжение привода соответствует подключенному к нему питающему напряжению - Проверить электрические соединения привода

Пуск (опробование) Полная установка (механическая и электрическая части), а также выполнение необходимых проверок и испытаний: подать напряжение. Привод готов к работе.

Техническое обслуживание

Плановый осмотр привода с клапаном: - работа до года - 1 раз в 2 месяца; - более года 1 - раз в 1 месяц; включая проверку работоспособности привода в режиме механического и электрического позиционирования. В межотопительный сезон обязательное открытие-закрытие клапана 1 раз в месяц вручную либо средствами автоматики.

Транспортирование и хранение

Условия транспортирования в части воздействия механических факторов – С (средние) по ГОСТ Р 51908. Приводы могут транспортироваться всеми видами транспорта в крытых транспортных средствах в порядке, установленном для перевозки грузов данным видом транспорта при относительной влажности воздуха 5-95%и температуре окружающей среды от -20 до +60°C. Примечание - допускается также кратковременное транспортирование при более низких температурах. Минимальная возможная температура транспортировки и хранения составляет - 40°C. Приводы следует хранить в упакованном виде на отапливаемых и вентилируемых складах, хранилищах с кондиционированием воздуха, расположенные в любых макроклиматических районах, при температуре от +10°C до +35°C в чистом месте с влажностью не более 80%, защищенном от ультрафиолета и пыли. Срок хранения приводов на складе составляет 3 года при соблюдении условий хранения.

Обзор серии TWA-KR

Назначение изделия

Термоэлектрические приводы серии TWA-KR предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления и тепло- и холодоснабжения местных вентиляционных установок.

Приводы оснащены визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт.

Сертификация

Приводы термоэлектрические типа TWA-KR не подлежат обязательному подтверждению соответствия требованиям Технических регламентов Таможенного союза ТР 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования".

Описание и работа

Привод термоэлектрический серии TWA-KR - устройство для управления клапанами с креплением M30-1,5. Работает по принципу теплового расширения: передвигает шток привода в одном направлении в случае нагревания привода и передвигает шток привода в другом направлении в случае отсутствия нагревания привода.

Область применения

Термоэлектрические приводы серии TWA-KR предназначены для двухпозиционного управления различными регулирующими клапанами в системах отопления, тепло- и холодоснабжения местных вентиляционных установок.

Привод оснащен визуальным индикатором хода, который показывает, в каком положении находится клапан — закрыт или открыт.

Совместимость

Приводы серии TWA-KR, в зависимости от модификации, могут использоваться с клапанами Ридан, имеющими резьбу для крепления привода M30 х 1,5.

В случае применения привода с другими типами клапанов необходимо произвести проверку на совместимость геометрии и обеспечения его закрытия. Питающее напряжение электропривода — 24 или 230 В. Клапаны могут быть нормально закрытыми (NC) и нормально открытыми (NO) при отсутствии напряжения.

Ключевые преимущества

• Удобство и простота монтажа
• Комплексный подход
• Применение европейских компонентов при производстве

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Использование по назначению

Термоэлектрические приводы серии TWA-KR предназначены для двухпозиционного управления клапанами с креплением M30-1,5 в системах отопления и охлаждения с фанкойлами, а также в небольших местных вентиляционных установках.
