A, мм: 91
Номинальный диаметр (DN), мм: 80
Масса, кг, не более: 5,4

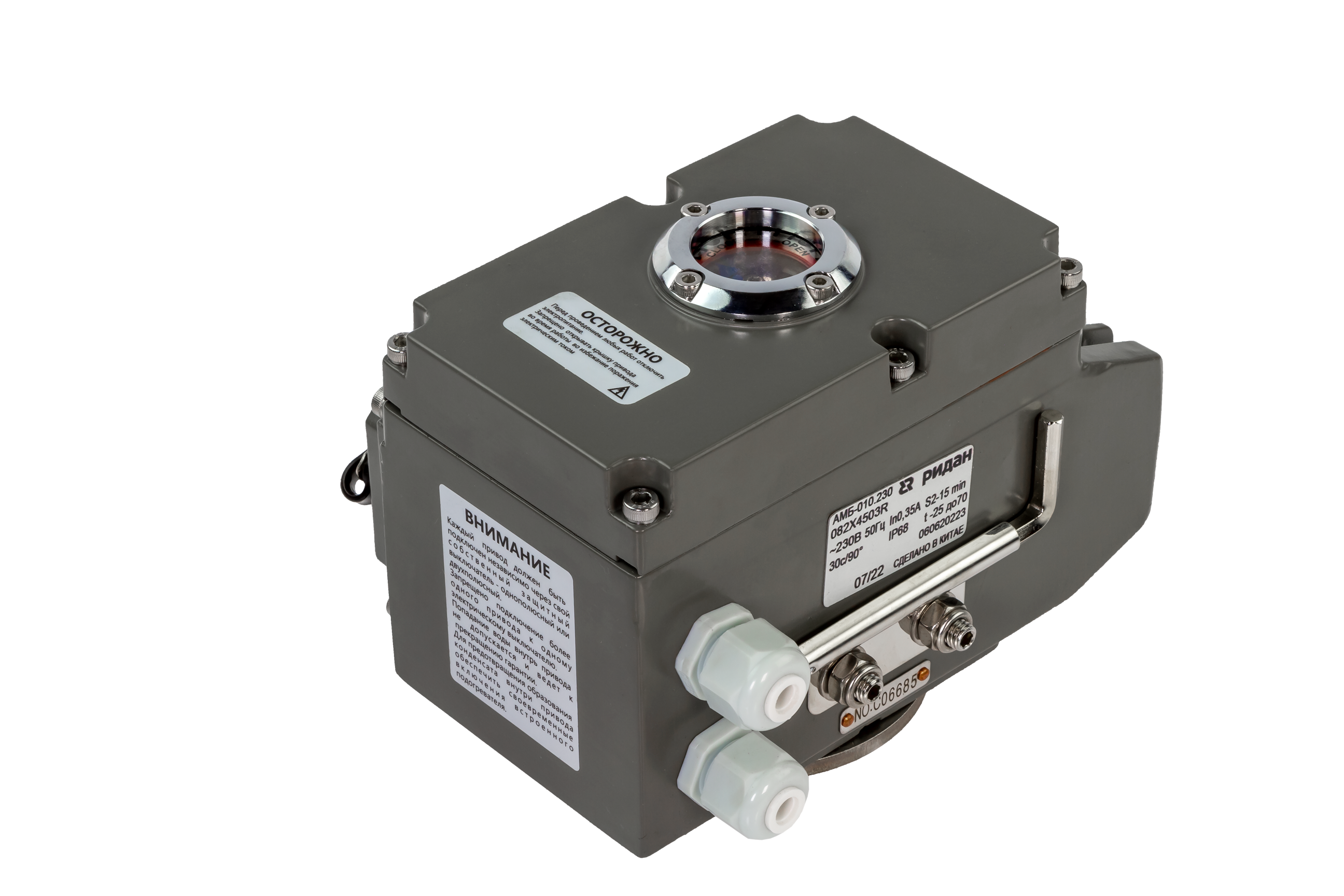

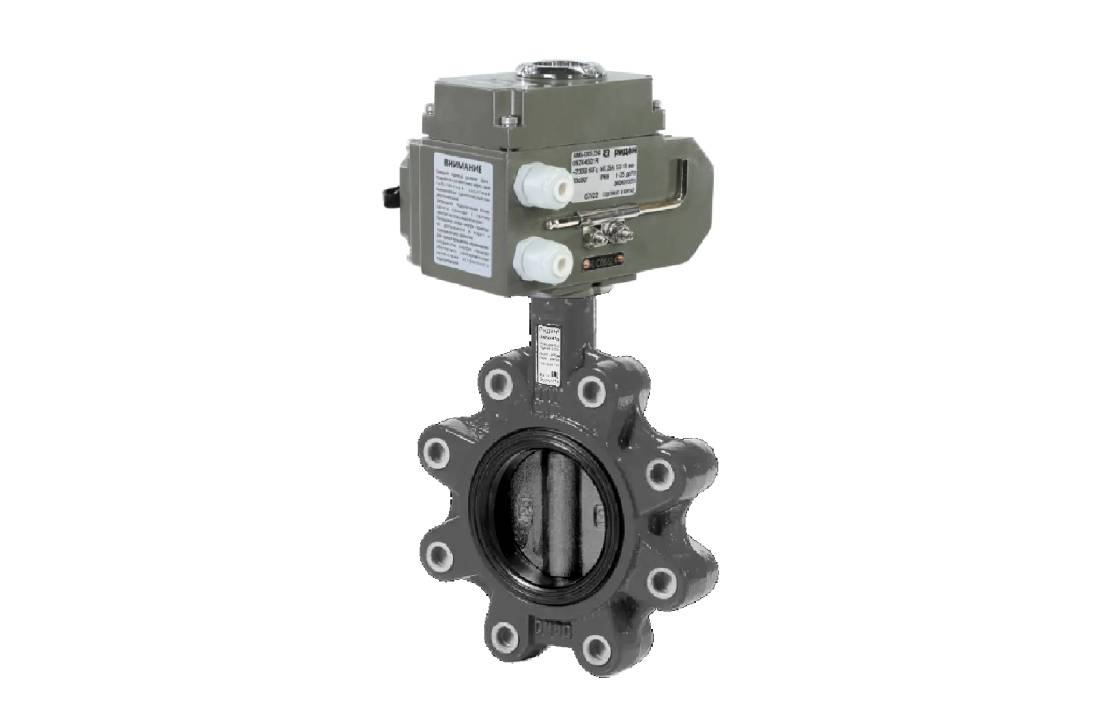

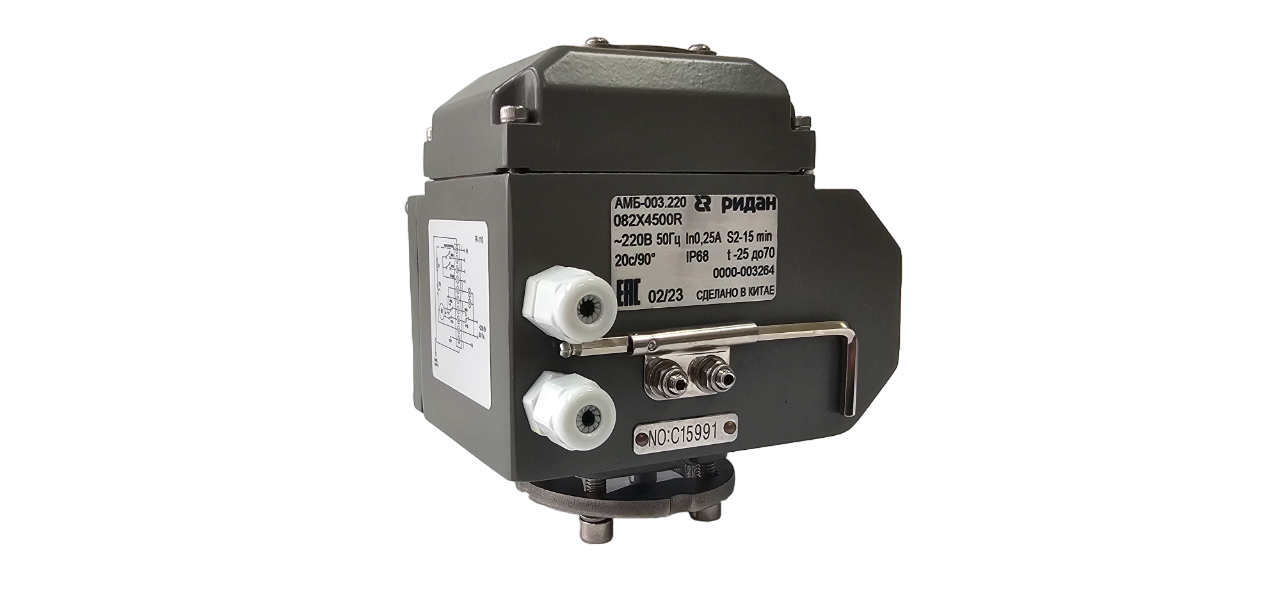

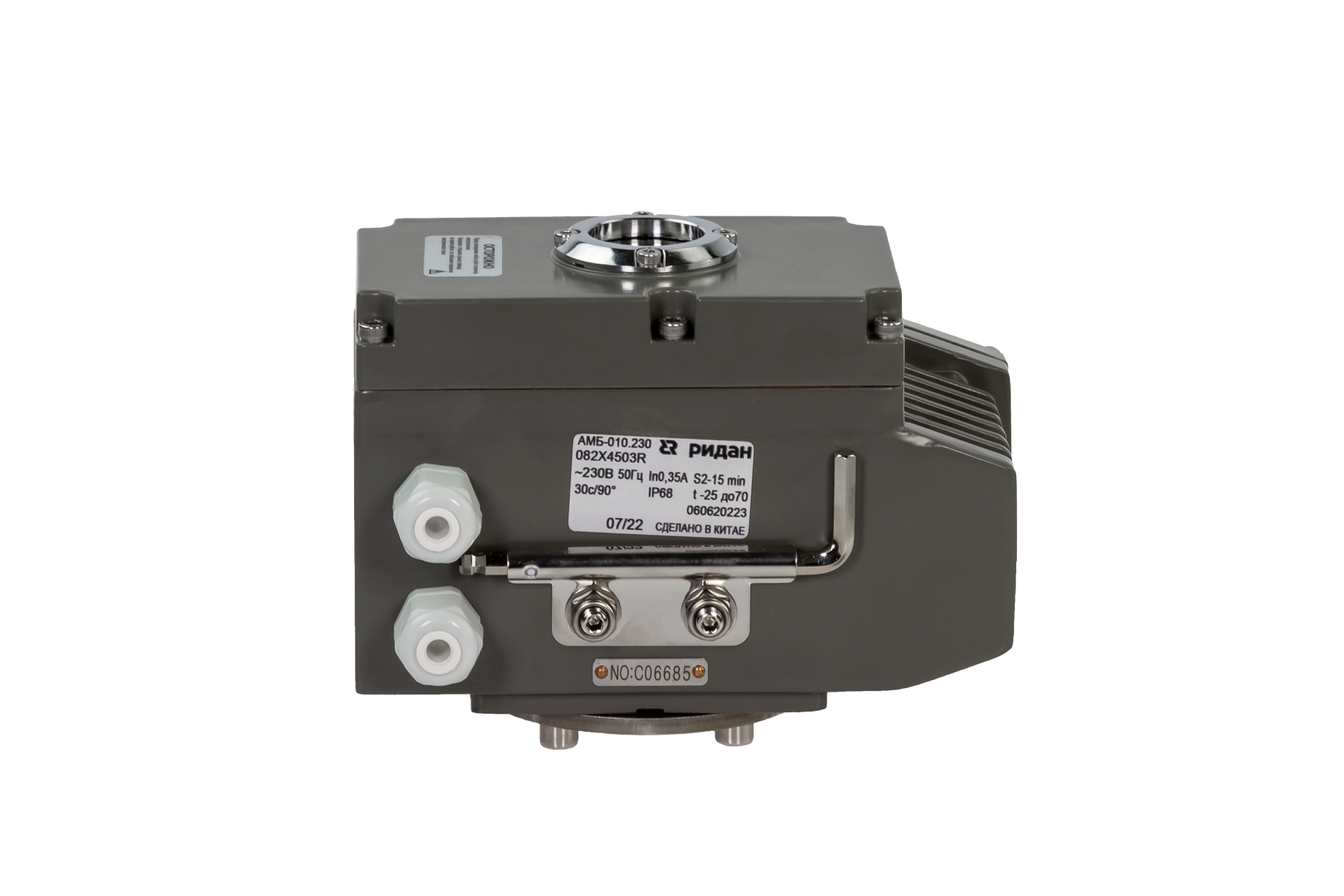

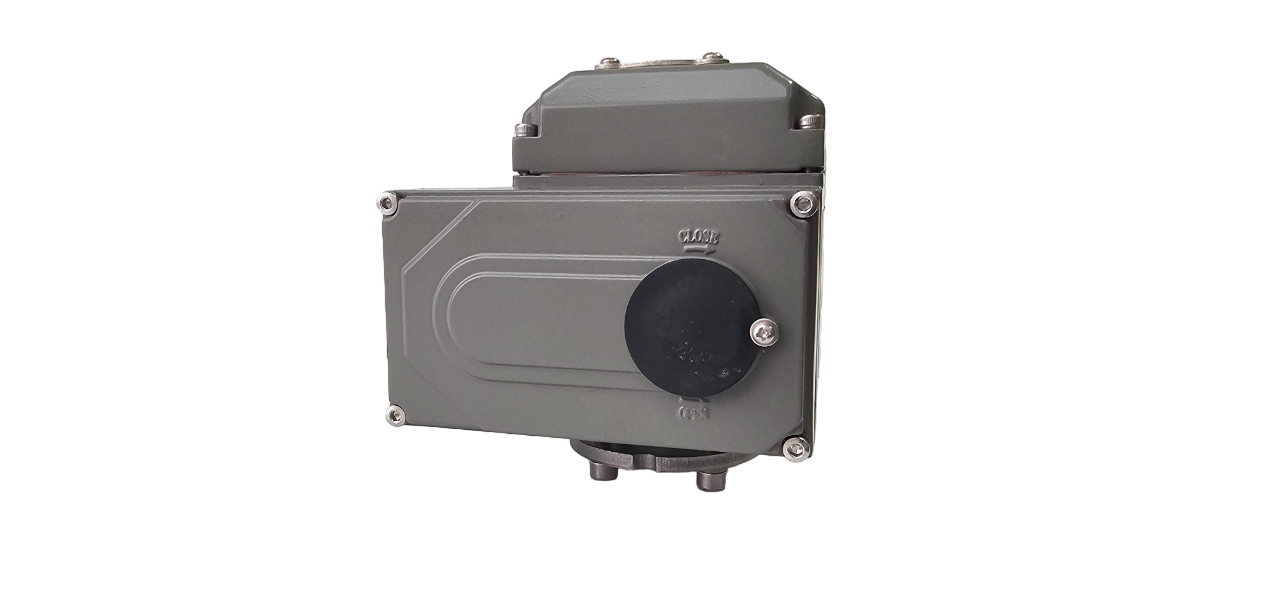

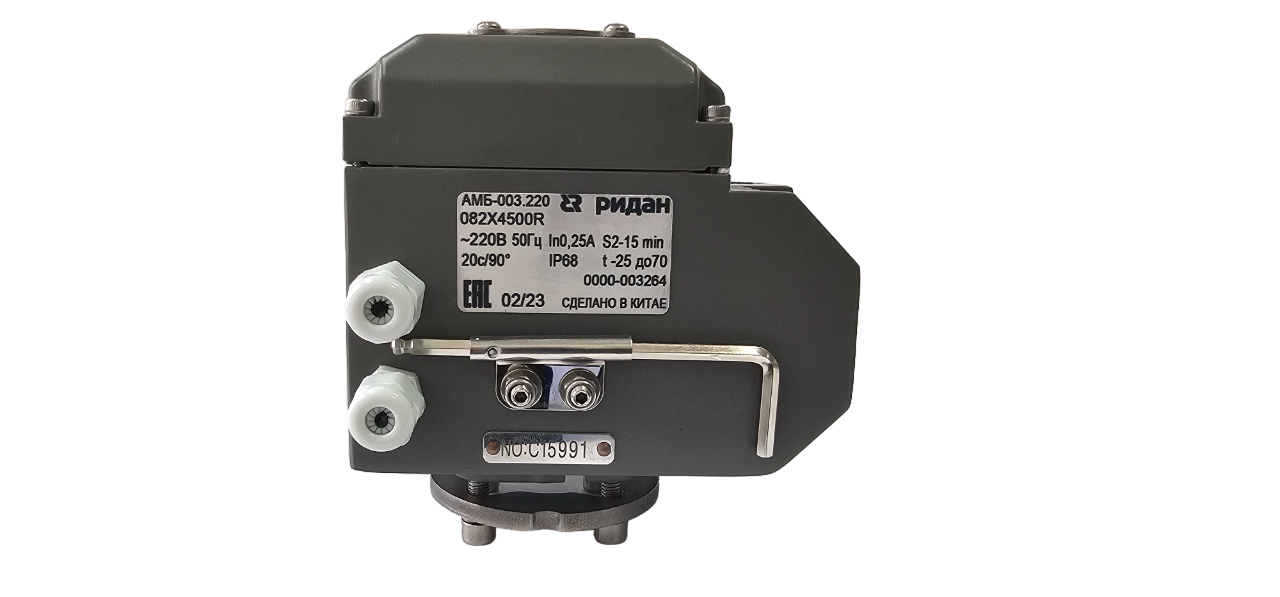

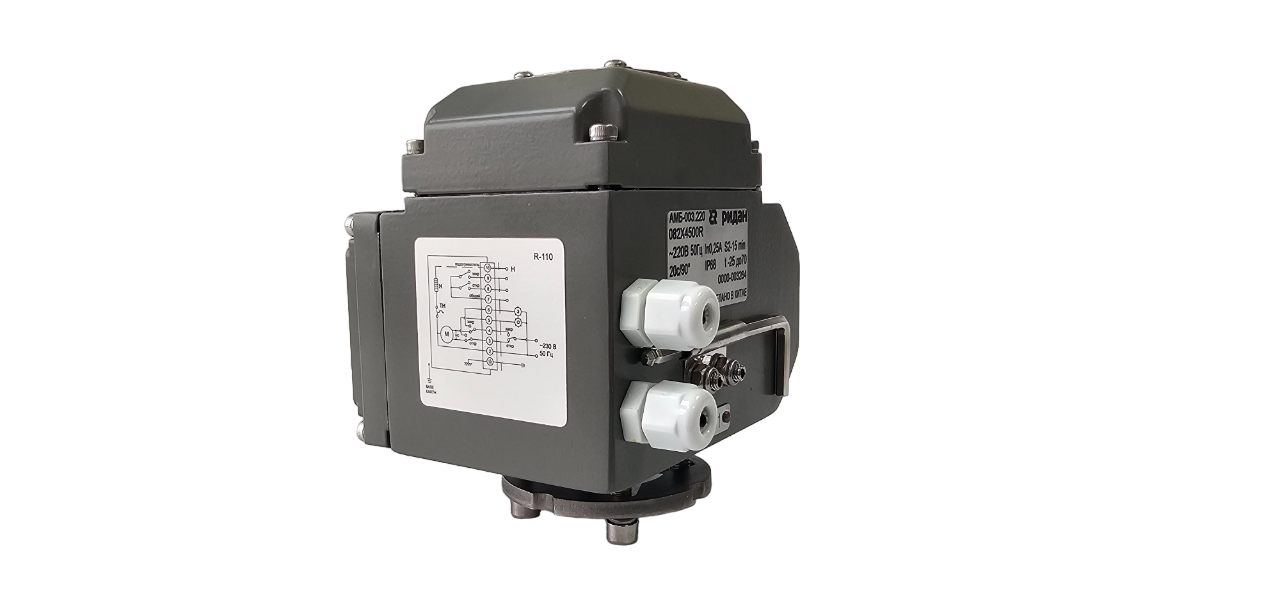

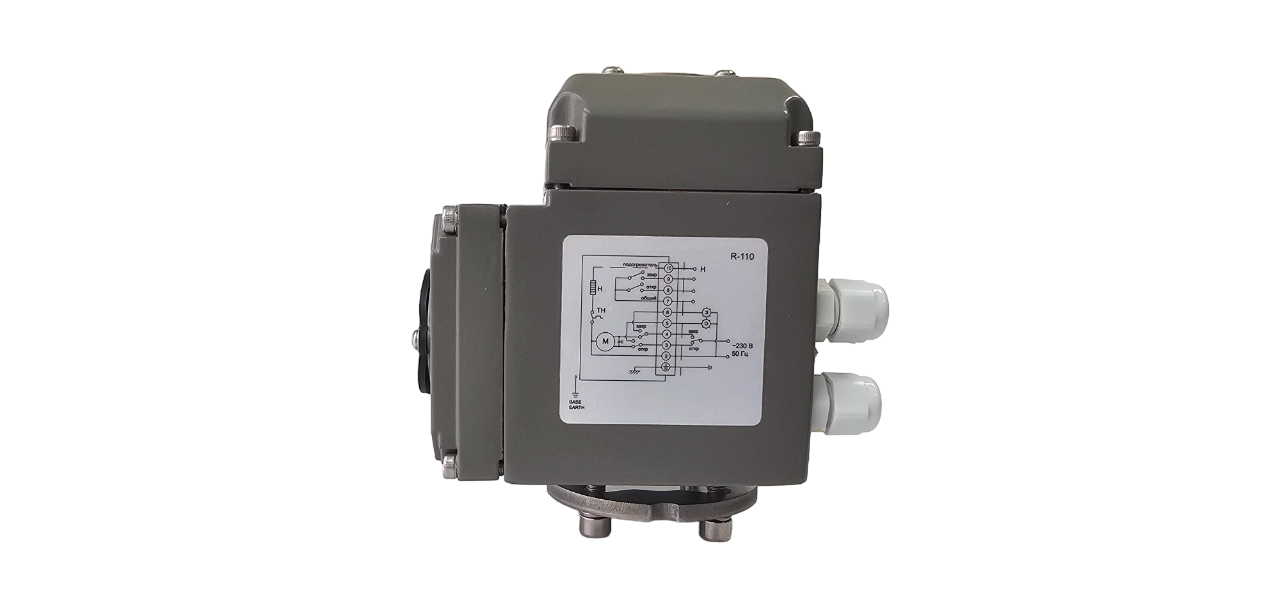

Исполнение: с электрическим приводом АМБ
Номинальное давление (PN), бар: 16
H, мм: 150
Температура окружающей среды, °С: от -25 до 70
Технические характеристики
A, мм:
91
Номинальный диаметр (DN), мм:
80
Масса, кг, не более:
5,4
Исполнение:
с электрическим приводом АМБ
Номинальное давление (PN), бар:
16
H, мм:
150
Температура окружающей среды, °С:
от -25 до 70
Напряжение питания, В:
220±10%
L, мм:
46
D, мм:
62
Максимальное рабочее давление среды при температуре +20С (Рр), бар:
16
Температура рабочей среды, °С:
от -15 до +120
B, мм:
162
Тип присоединения к трубопроводу:
Резьбовыми проушины
Герметичность затвора (объем протечки / класс герметичности):
ГОСТ 9544-2015 Класс А
Дополнительные требования:
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Рабочая среда:
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы:
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения:
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
C, мм:
122
H₁, мм:
90
Мощность, Вт:
10
Вес, кг:
3,6
ØC, мм:
118
Время поворота, с:
30
Пылевлагозащита:
IP68
E, мм:
25
F, мм:
206
Z, мм:
69
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
А, мм:
91
Код затвора ЗДМ:
082X4533R 082X4534R 082X4545R 082X4546R
Крутящий момент, Н*м:
50
Адаптер:
Коды: 082X4483R, 082X4484R
Номин. ток, А:
0,25
