Номинальный диаметр (DN), мм: 200

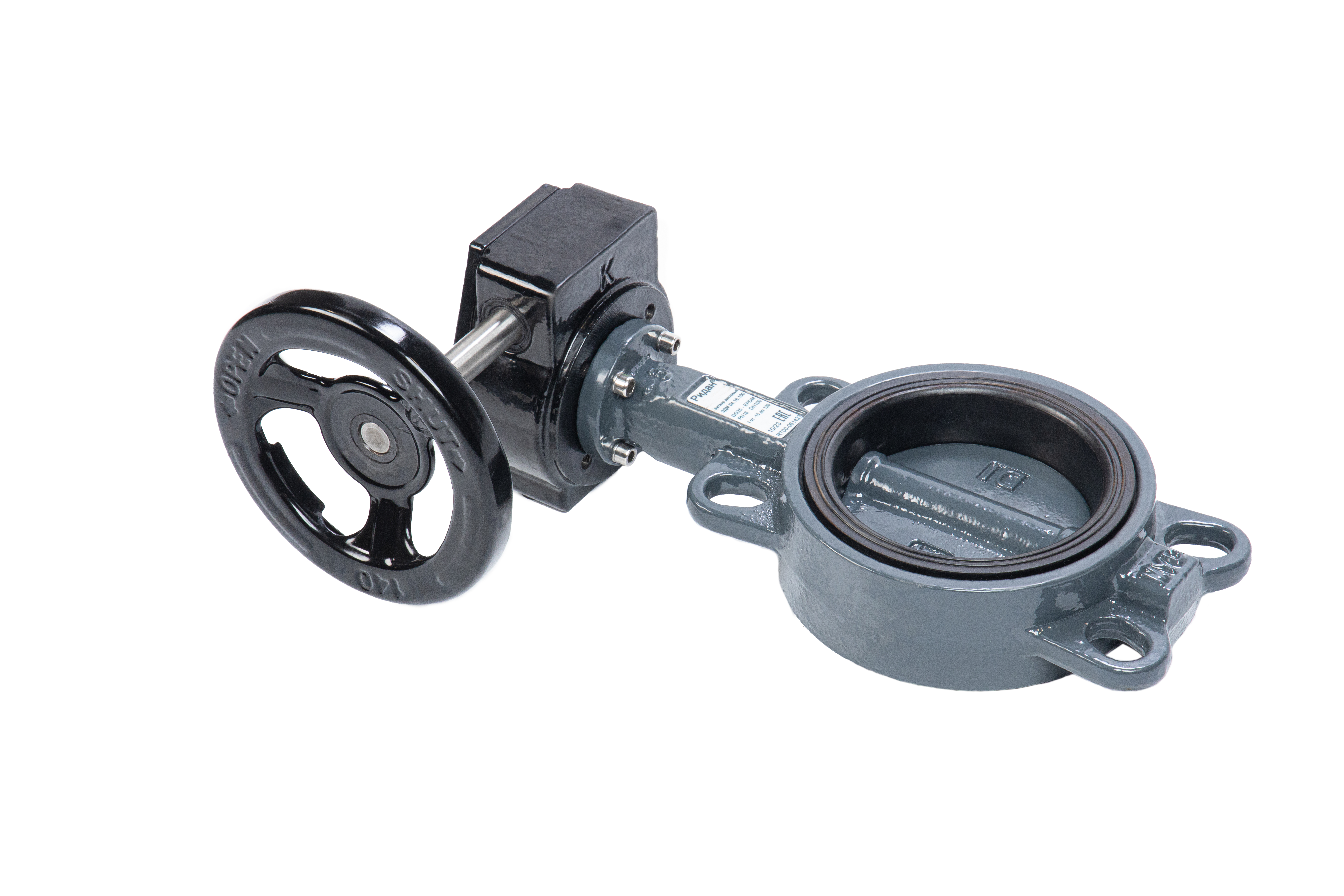

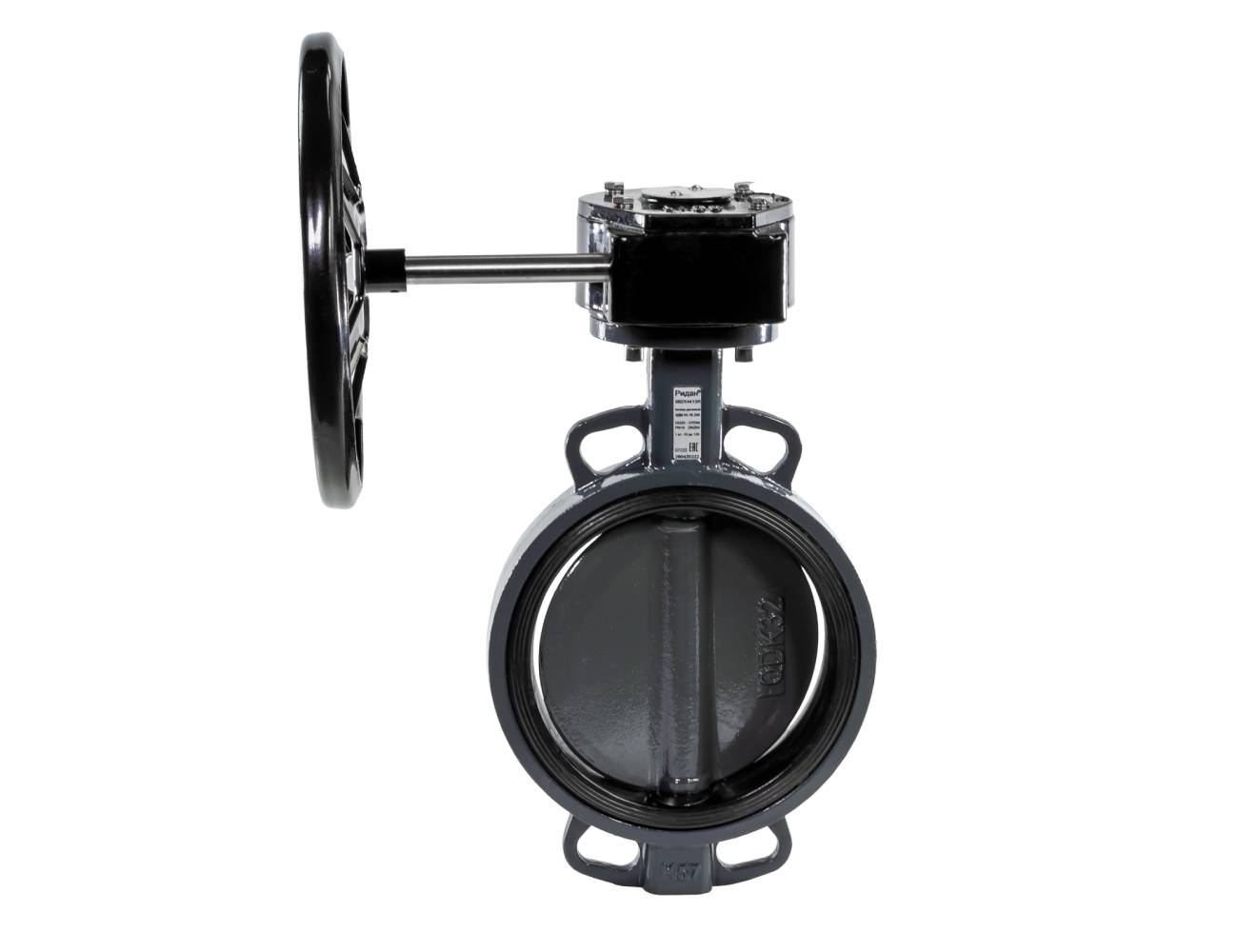

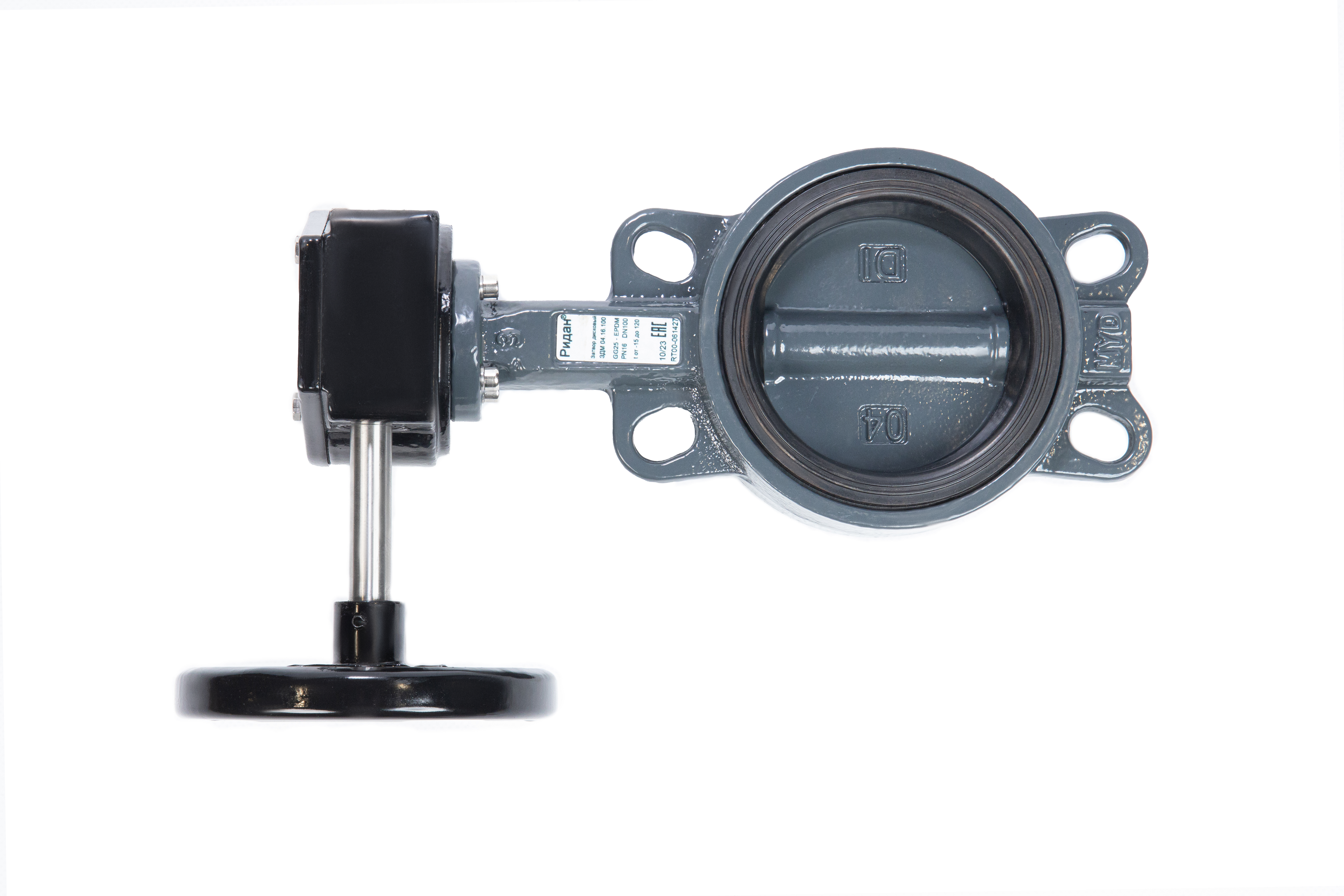

Исполнение: с ручным редукторным приводом
Масса, кг, не более: 22,3
Номинальное давление (PN), бар: 16
H, мм: 308
Температура окружающей среды, °С: от -15 до +70
L, мм: 180
Технические характеристики
Номинальный диаметр (DN), мм:
200
Исполнение:
с ручным редукторным приводом
Масса, кг, не более:
22,3
Номинальное давление (PN), бар:
16
H, мм:
308
Температура окружающей среды, °С:
от -15 до +70
L, мм:
180
Максимальное рабочее давление среды при температуре +20С (Рр), бар:
16
Температура рабочей среды, °С:
от -15 до +120
Материал уплотнения:
EPDM
Тип присоединения к трубопроводу:
Центрирующие проушины
Герметичность затвора (объем протечки / класс герметичности):
ГОСТ 9544-2015 Класс А
Дополнительные требования:
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Рабочая среда:
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы:
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения:
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Материал корпуса:
Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
G, мм:
260
W, мм:
338
А, мм:
60
U, мм:
104
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
ØV, мм:
300
