A, мм: 91
Номинальный диаметр (DN), мм: 100
Масса, кг, не более: 7,9

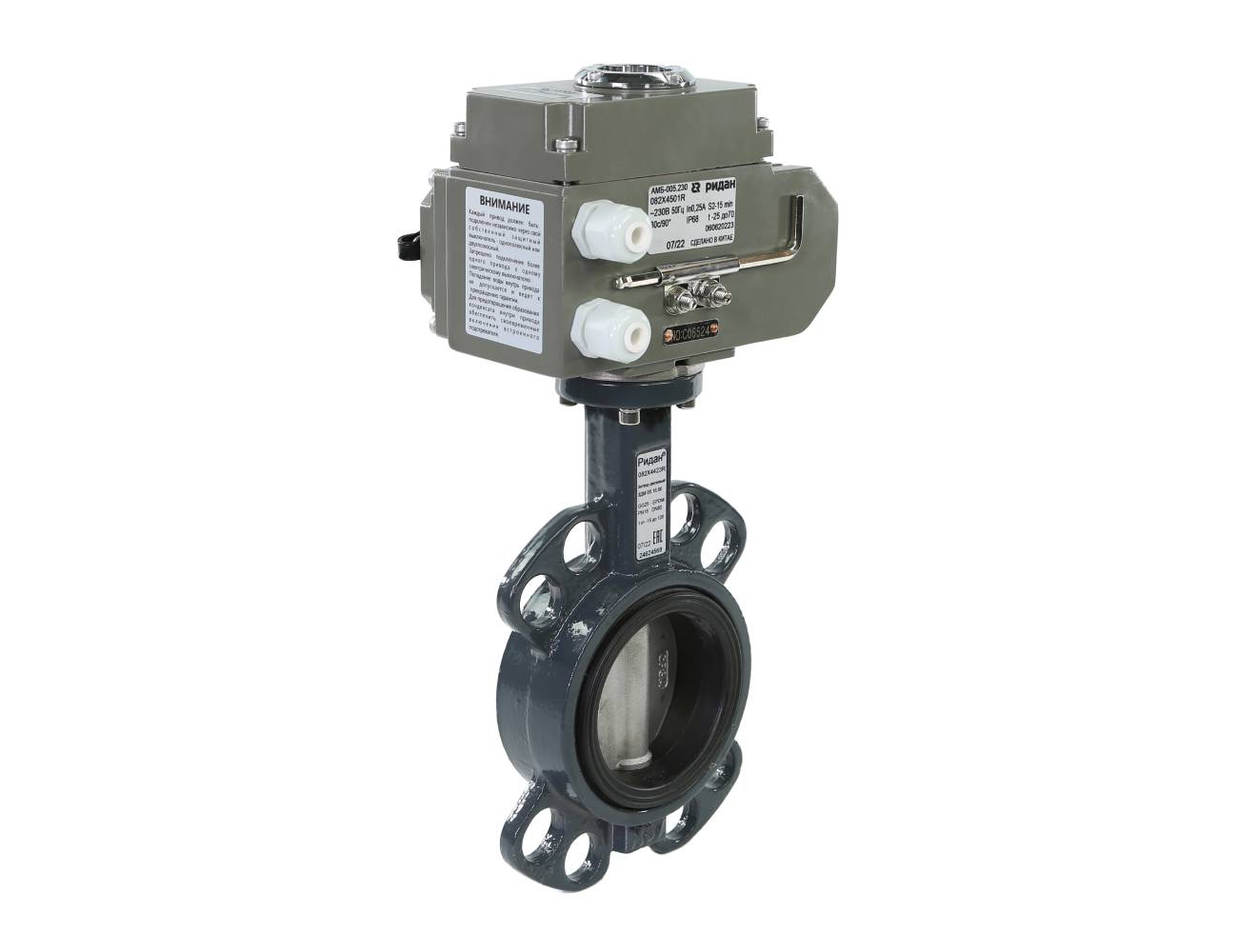

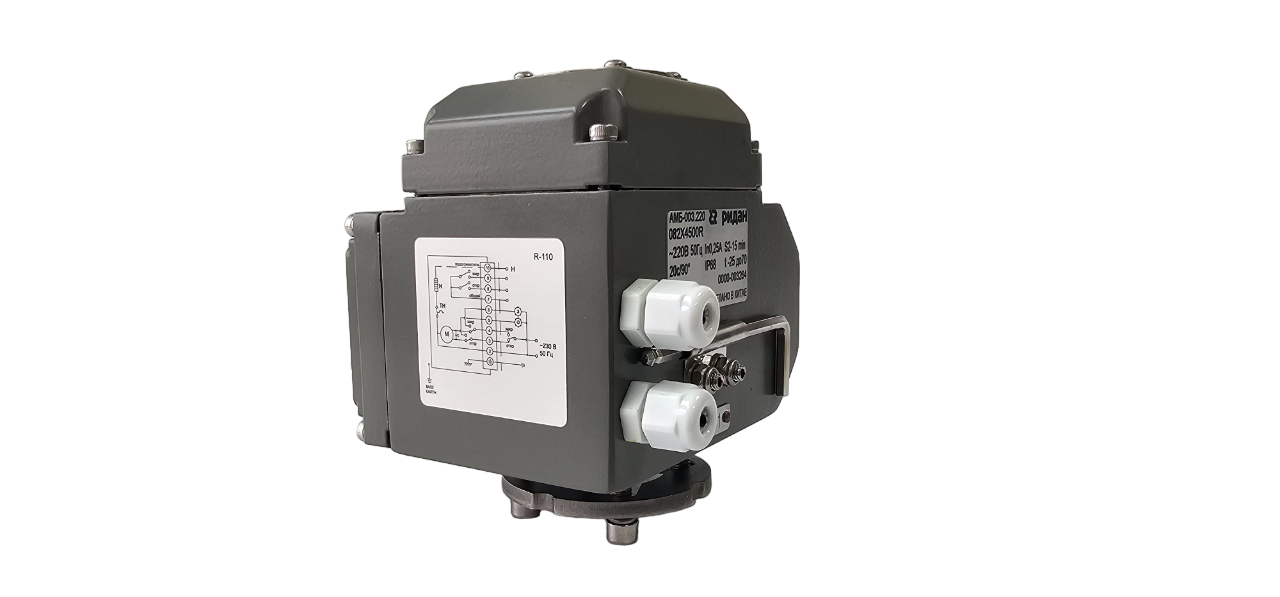

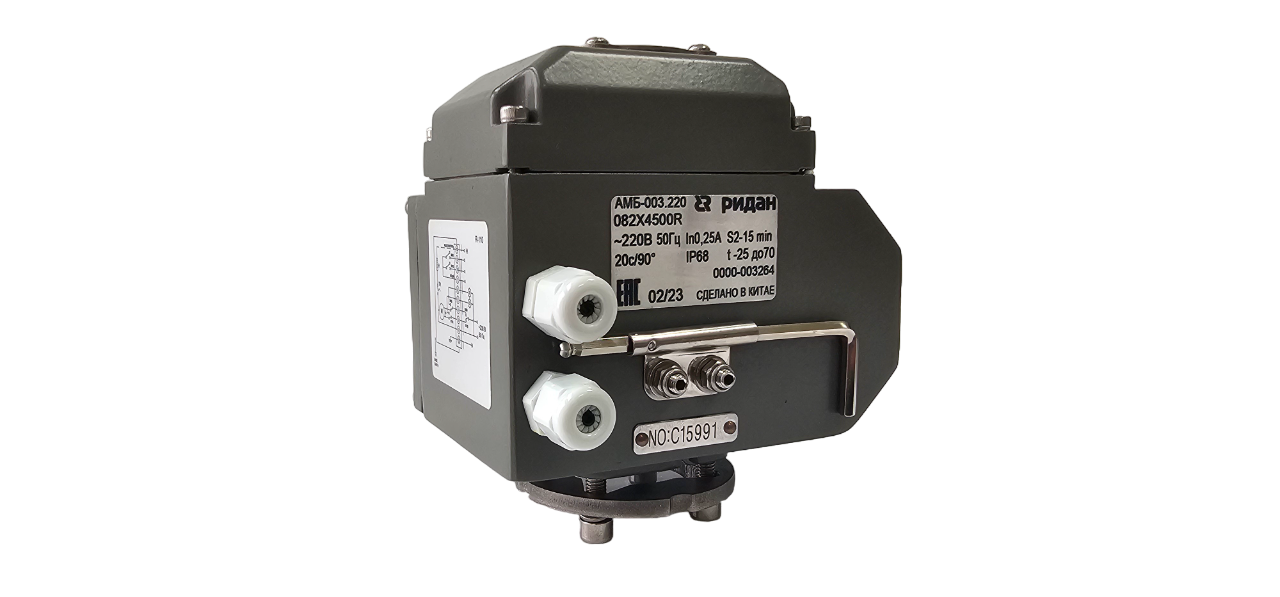

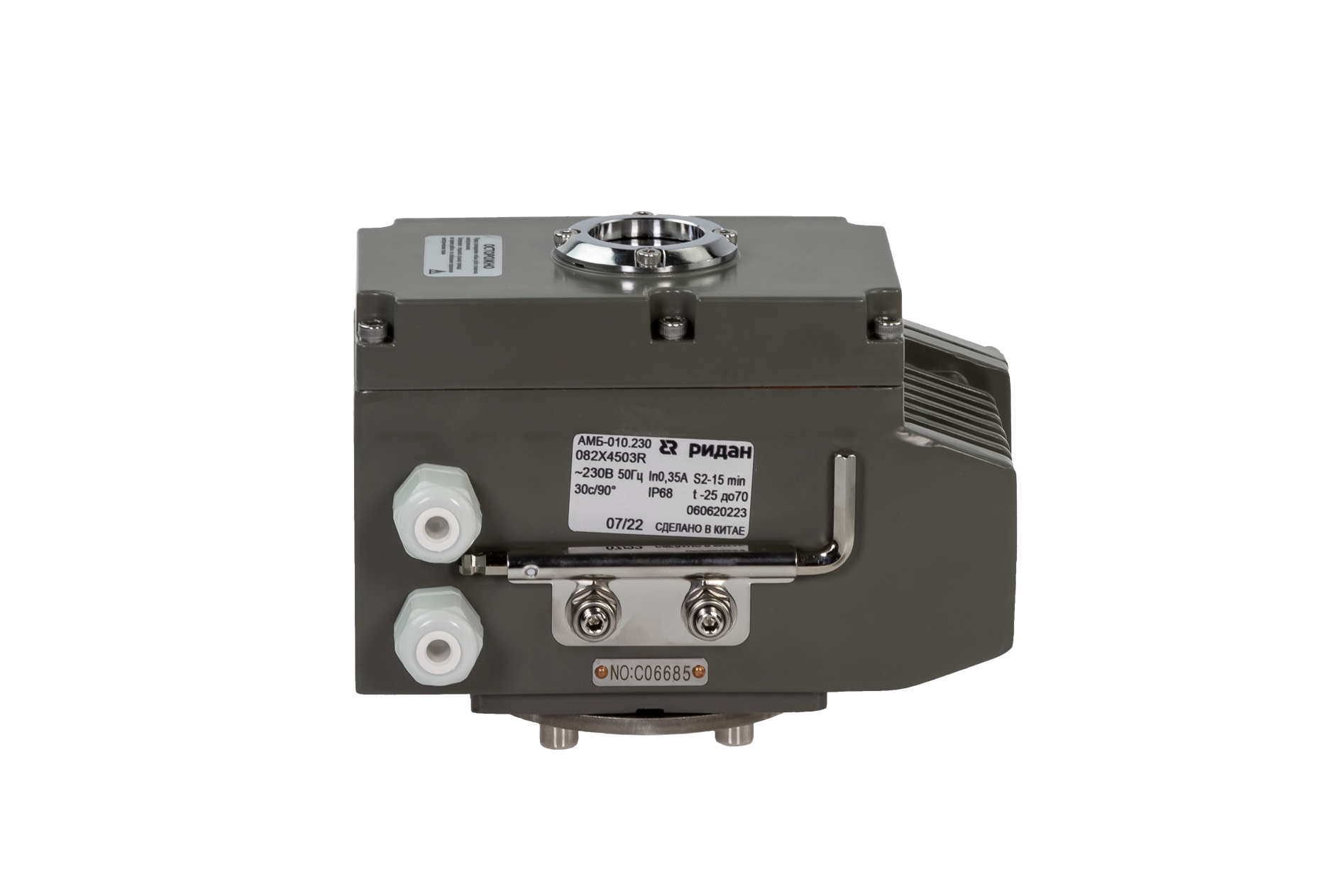

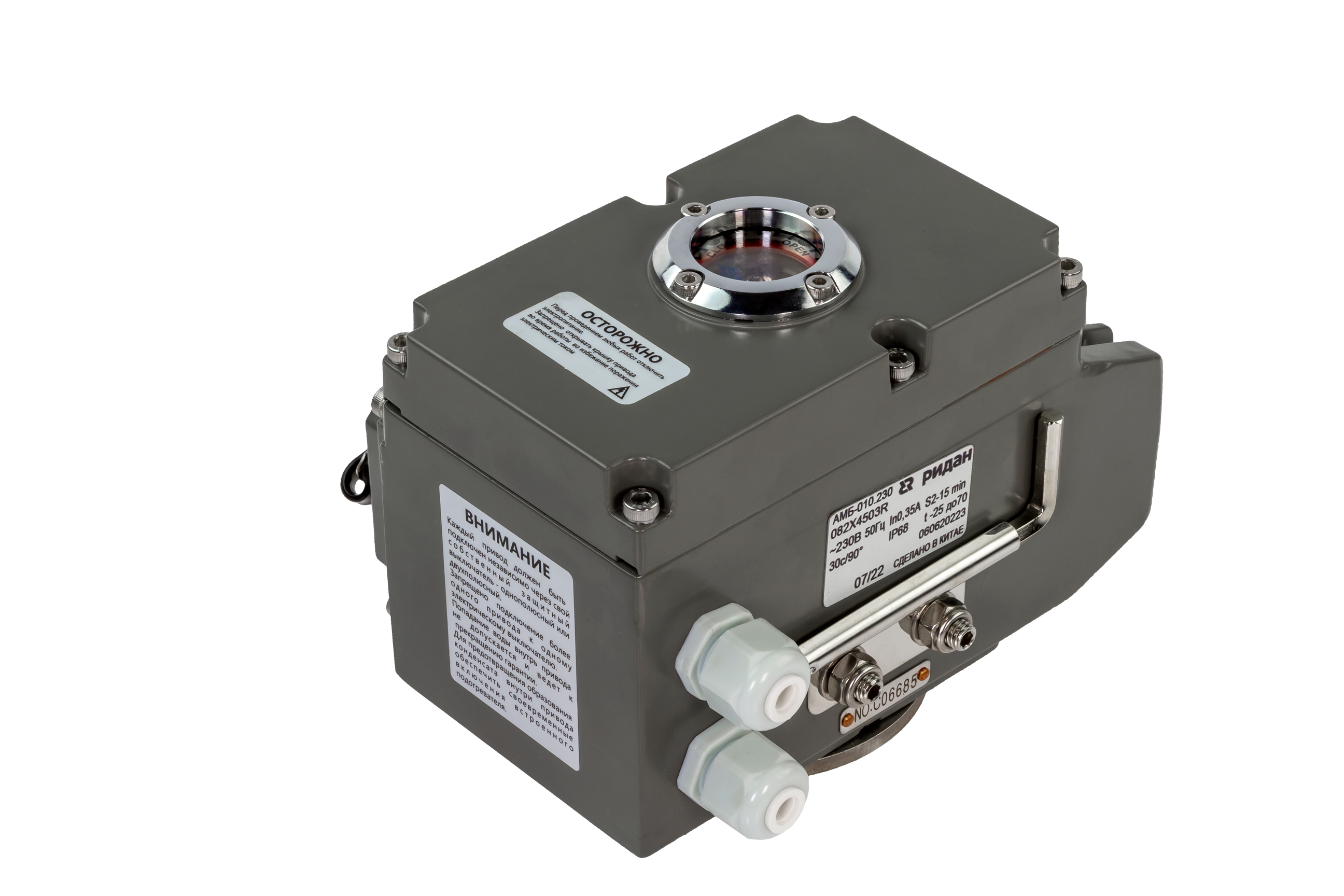

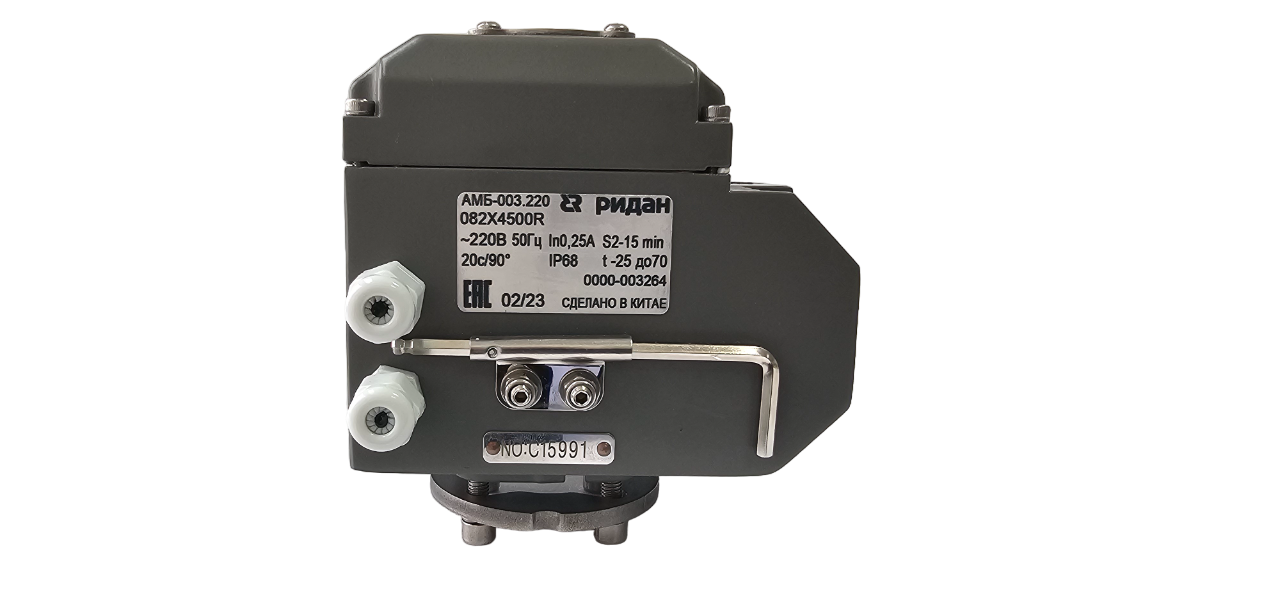

Исполнение: с электрическим приводом АМБ
Адаптер: Код: 082X4484R
Номинальное давление (PN), бар: 16
Температура окружающей среды, °С: от -25 до 70
Технические характеристики
A, мм:
91
Номинальный диаметр (DN), мм:
100
Масса, кг, не более:
7,9
Исполнение:
с электрическим приводом АМБ
Адаптер:
Код: 082X4484R
Номинальное давление (PN), бар:
16
Температура окружающей среды, °С:
от -25 до 70
H, мм:
292
Напряжение питания, В:
24 В
L, мм:
52
Пылевлагозащита:
IP68
D, мм:
62
Время поворота, с:
30
Максимальное рабочее давление среды при температуре +20С (Рр), бар:
16
Температура рабочей среды, °С:
от -15 до +120
Материал уплотнения:
EPDM
B, мм:
162
Тип присоединения к трубопроводу:
Центрирующие проушины
Z, мм:
27
Герметичность затвора (объем протечки / класс герметичности):
ГОСТ 9544-2015 Класс А
Дополнительные требования:
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Вес, кг:
3,6
F1, мм:
216
Рабочая среда:
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы:
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения:
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Материал корпуса:
Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
C, мм:
147
H₁, мм:
106
Крутящий момент, Н*м:
80
R, мм:
26
ØY, мм:
90
ØC, мм:
150
А, мм:
91
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
E, мм:
25
Мощность, Вт:
10
Номин. ток, А:
2,05
