A, мм: 152
Масса, кг, не более: 56
Номинальный диаметр (DN), мм: 300

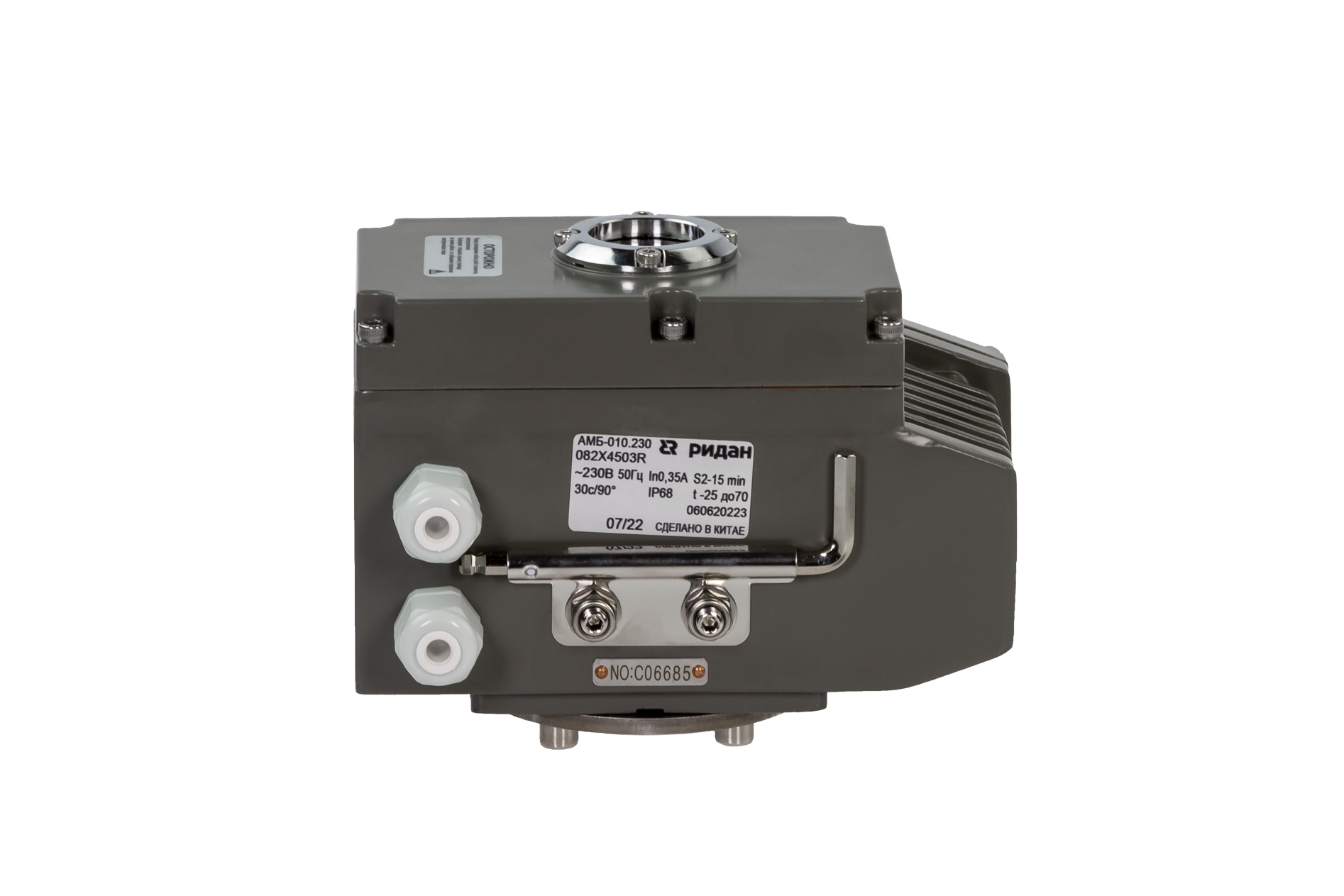

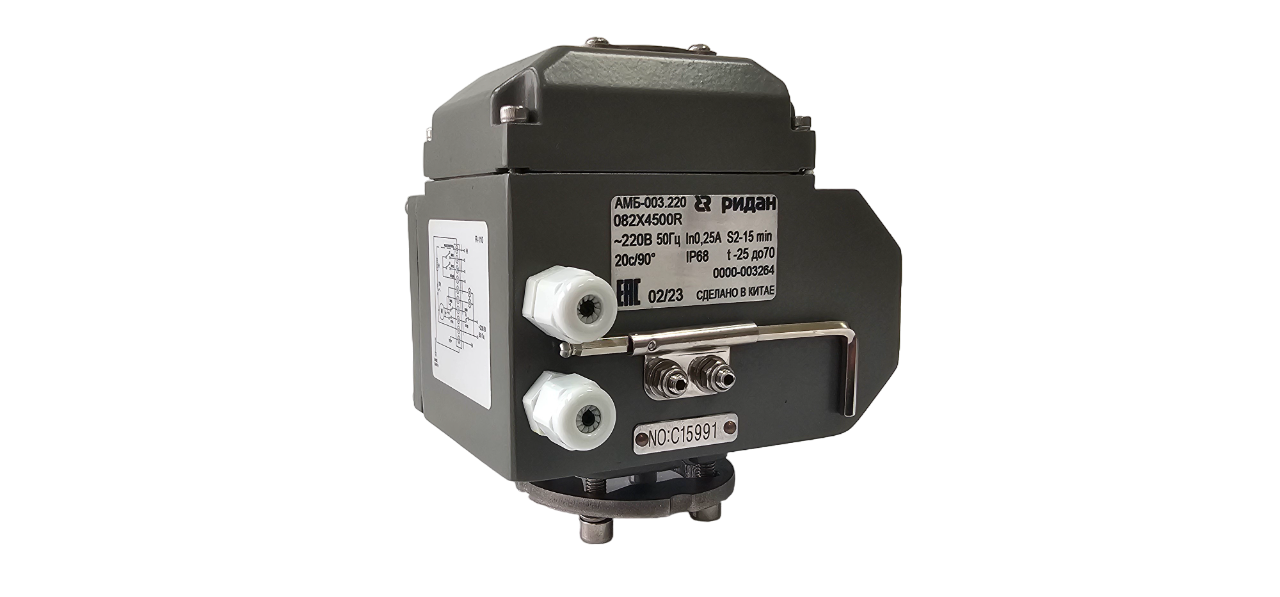

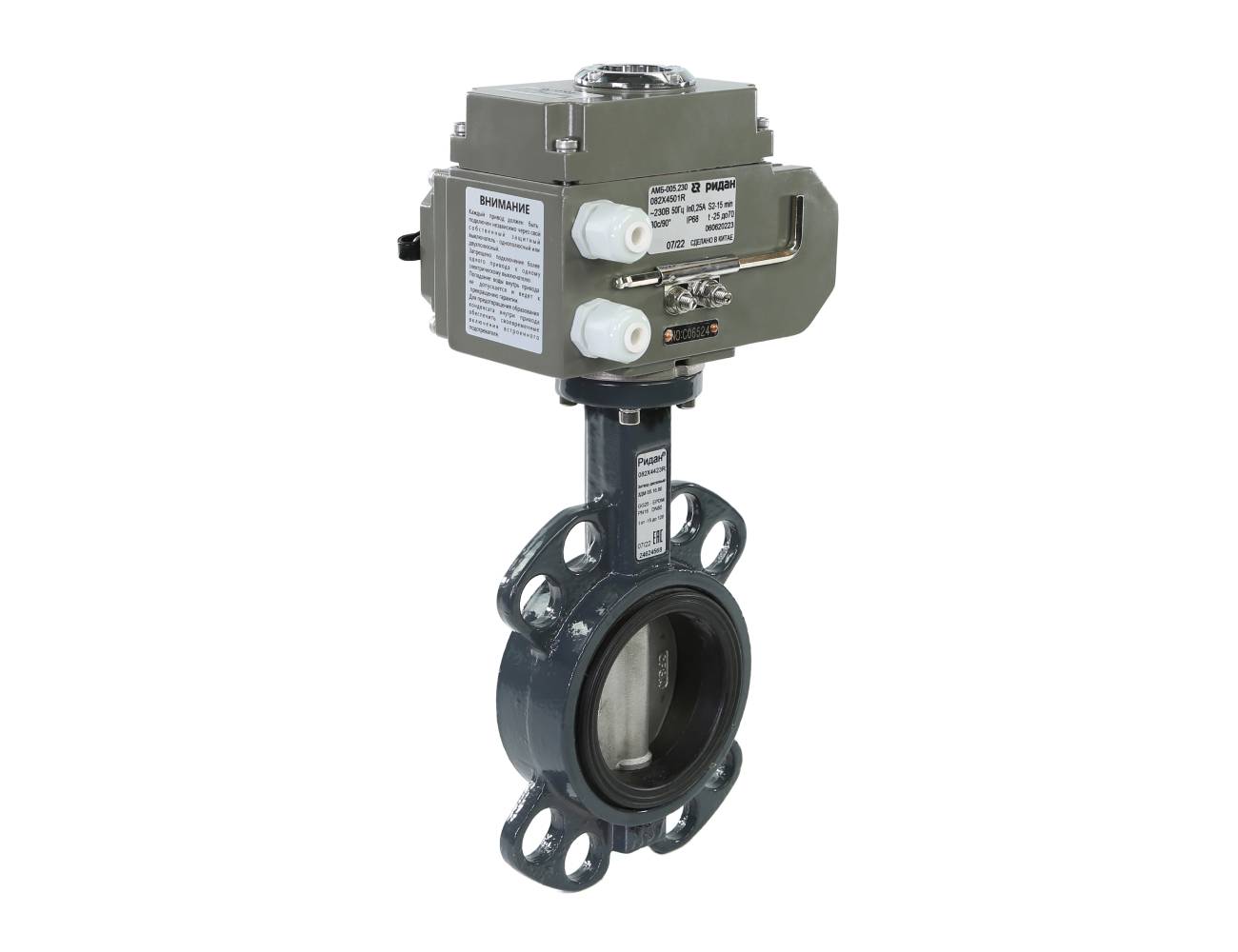

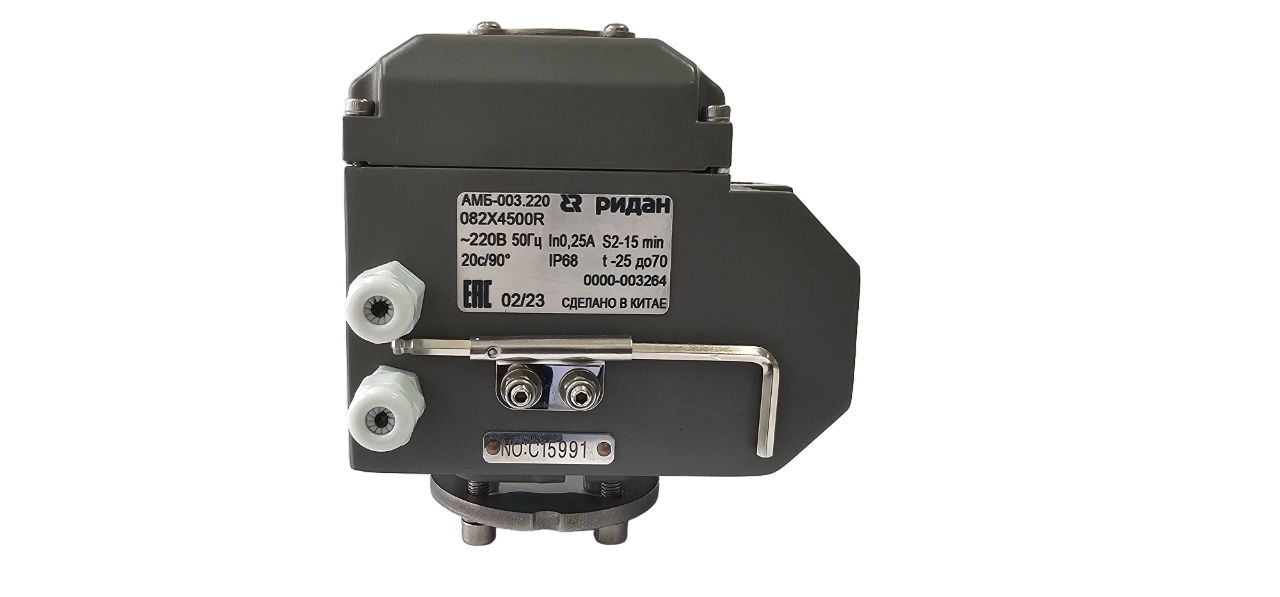

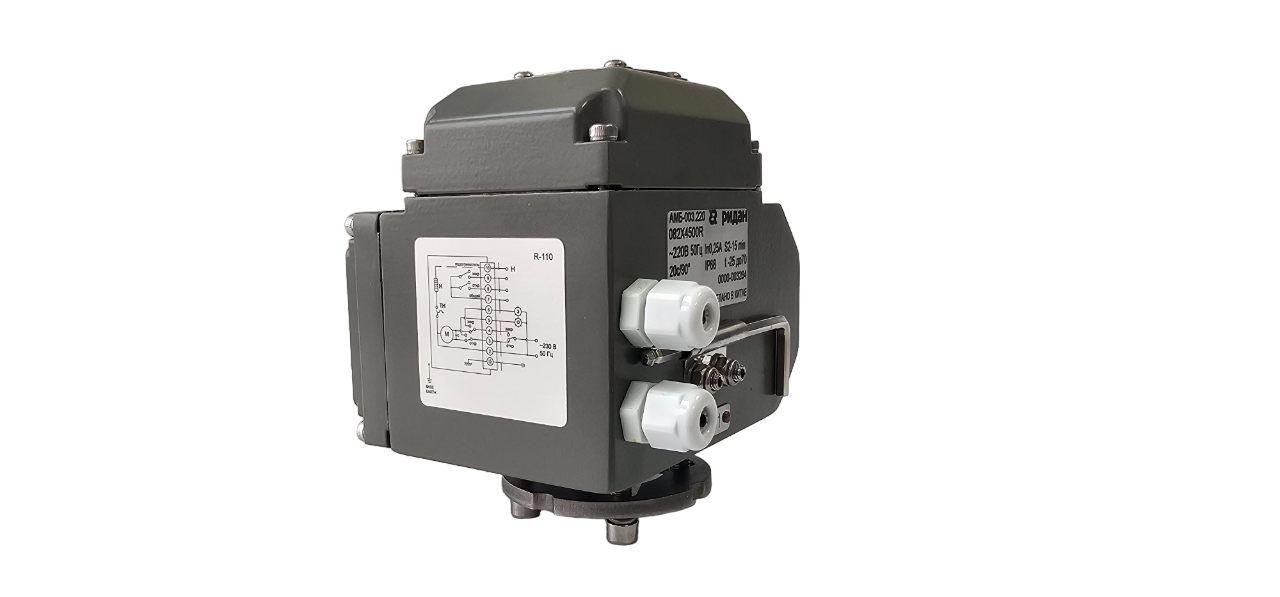

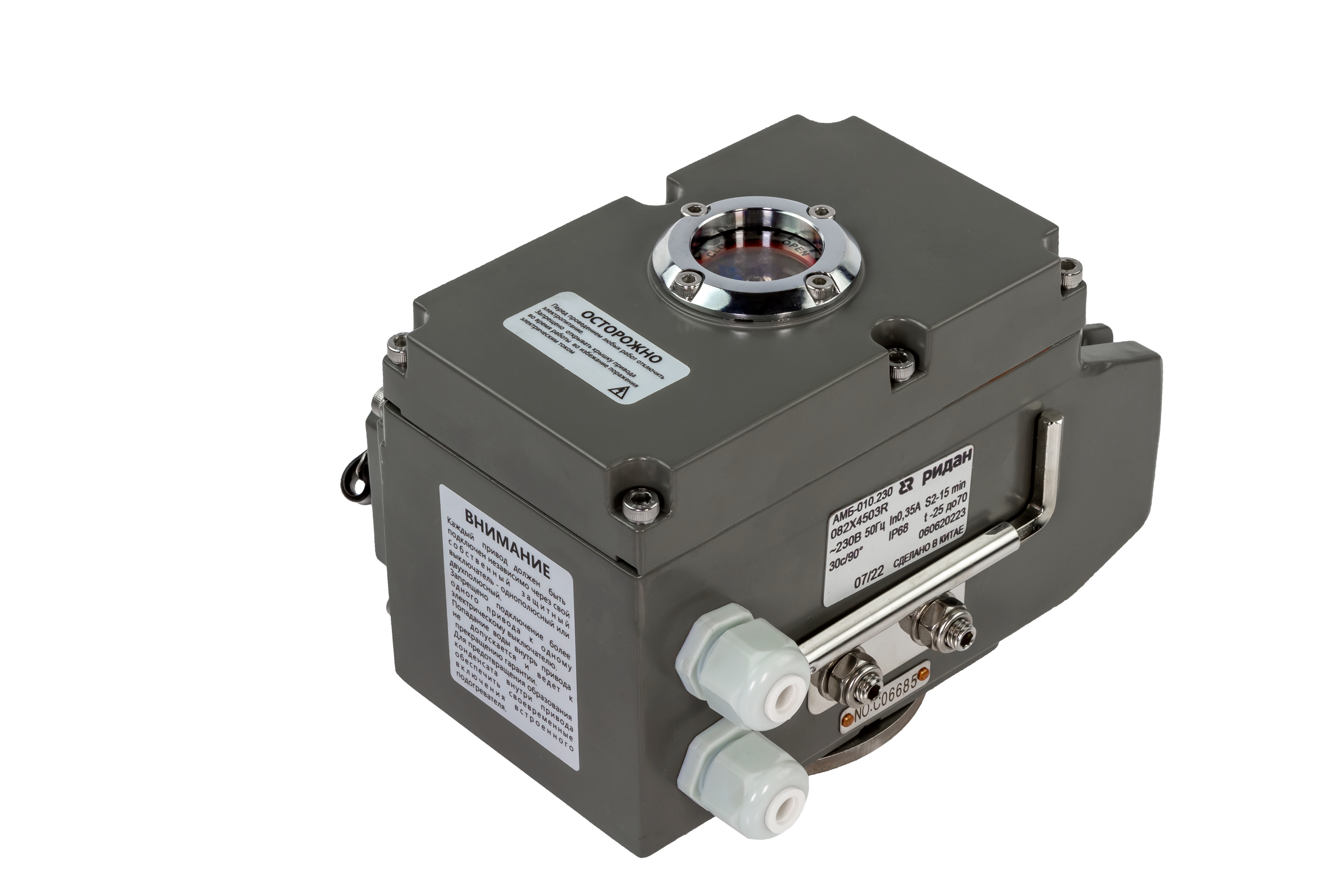

Исполнение: с электрическим приводом АМБ
Адаптер: Код: 082X4489R (к VFY DN250)
Номинальное давление (PN), бар: 16
Температура окружающей среды, °С: от -25 до 70
Технические характеристики
A, мм:
152
Масса, кг, не более:
56
Номинальный диаметр (DN), мм:
300
Исполнение:
с электрическим приводом АМБ
Адаптер:
Код: 082X4489R (к VFY DN250)
Номинальное давление (PN), бар:
16
Температура окружающей среды, °С:
от -25 до 70
H, мм:
456
Напряжение питания, В:
220±10%
L, мм:
78
Пылевлагозащита:
IP68
D, мм:
292
Время поворота, с:
40
Максимальное рабочее давление среды при температуре +20С (Рр), бар:
16
Температура рабочей среды, °С:
от -15 до +120
Материал уплотнения:
EPDM
B, мм:
268
Тип присоединения к трубопроводу:
Центрирующие проушины
Z, мм:
-
Герметичность затвора (объем протечки / класс герметичности):
ГОСТ 9544-2015 Класс А
Дополнительные требования:
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
F1, мм:
-
Вес, кг:
14
Рабочая среда:
Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013).
Назначенный ресурс работы:
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Условия транспортировки и хранения:
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
Материал корпуса:
Указан на информационной табличке (Чугун GJL250 / Чугун GJL400)
C, мм:
185
H₁, мм:
235
Крутящий момент, Н*м:
600
R, мм:
112
ØY, мм:
291
ØC, мм:
376
А, мм:
152
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
E, мм:
25
Мощность, Вт:
60
Номин. ток, А:
0,33
