Длина (L), мм: 76,1

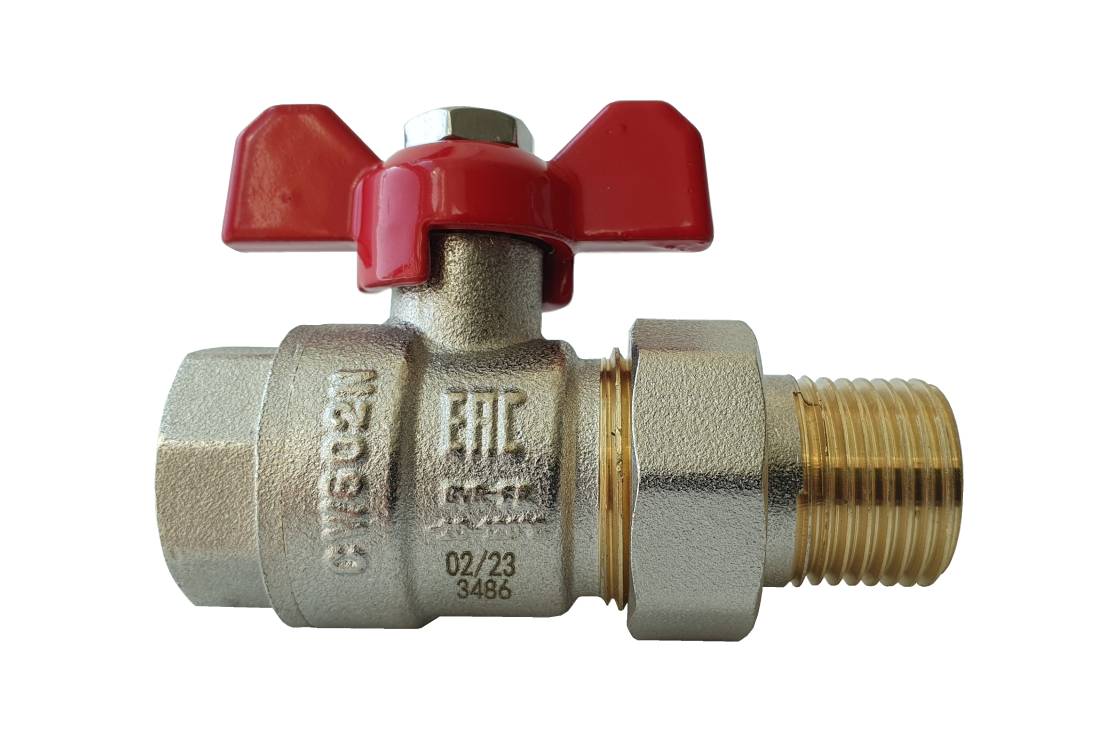

Исполнение: латунный полнопроходной с накидной гайкой и ниппелем
Номинальный диаметр (DN), мм: 20 (ГОСТ 28338)
Масса, кг, не более: 0,37 (1) 0,289 (2)
Номинальное давление (PN), бар: 40
DN: 20
Максимальный момент затяжки при монтаже, Усилие- Нм: 95
Технические характеристики
Длина (L), мм:
76,1
Исполнение:
латунный полнопроходной с накидной гайкой и ниппелем
Номинальный диаметр (DN), мм:
20 (ГОСТ 28338)
Масса, кг, не более:
0,37 (1) 0,289 (2)
Номинальное давление (PN), бар:
40
DN:
20
Максимальный момент затяжки при монтаже, Усилие- Нм:
95
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
26
Температура рабочей среды, °С:
-20..120
Допустимая концентрация гликоля:
0,5
Материал гайки:
сталь 304
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба/наружная резьба по UNI ISO 228/1
Размер присоединительной резьбы, дюймы:
0,75
Материал корпуса:
латунь ЛС58-2
D,мм:
14 (1) 16 (2)
Уплотнение штока:
PTFE
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
S, mm:
31
F,мм:
15
L , мм:
76,1
Ø d, мм:
20
