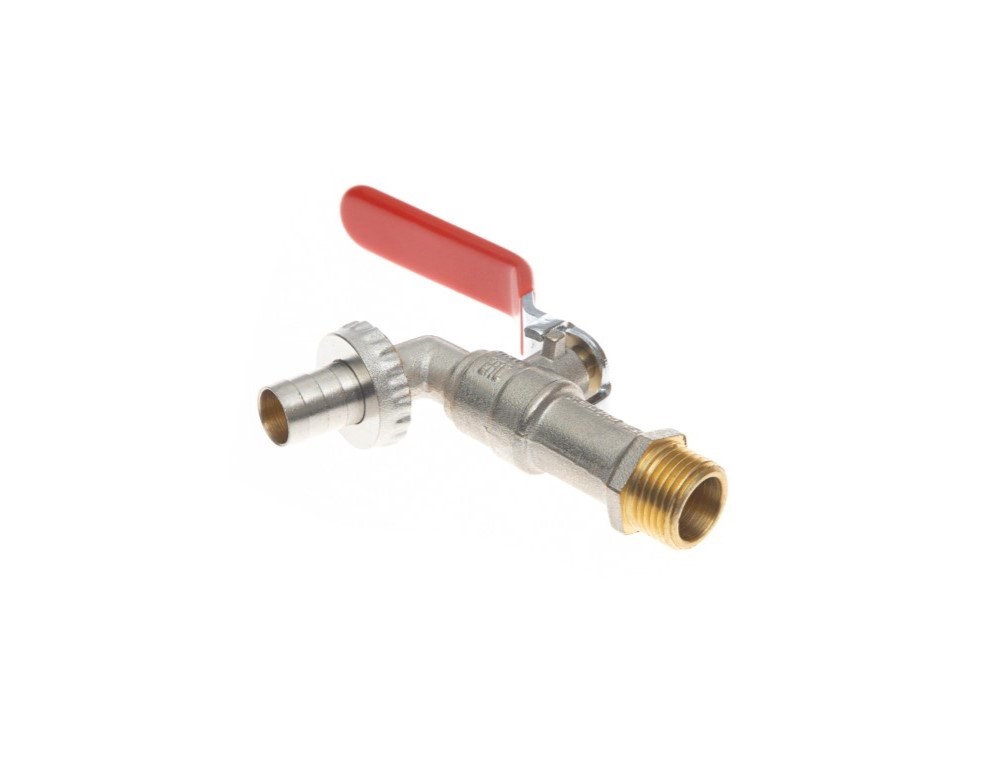

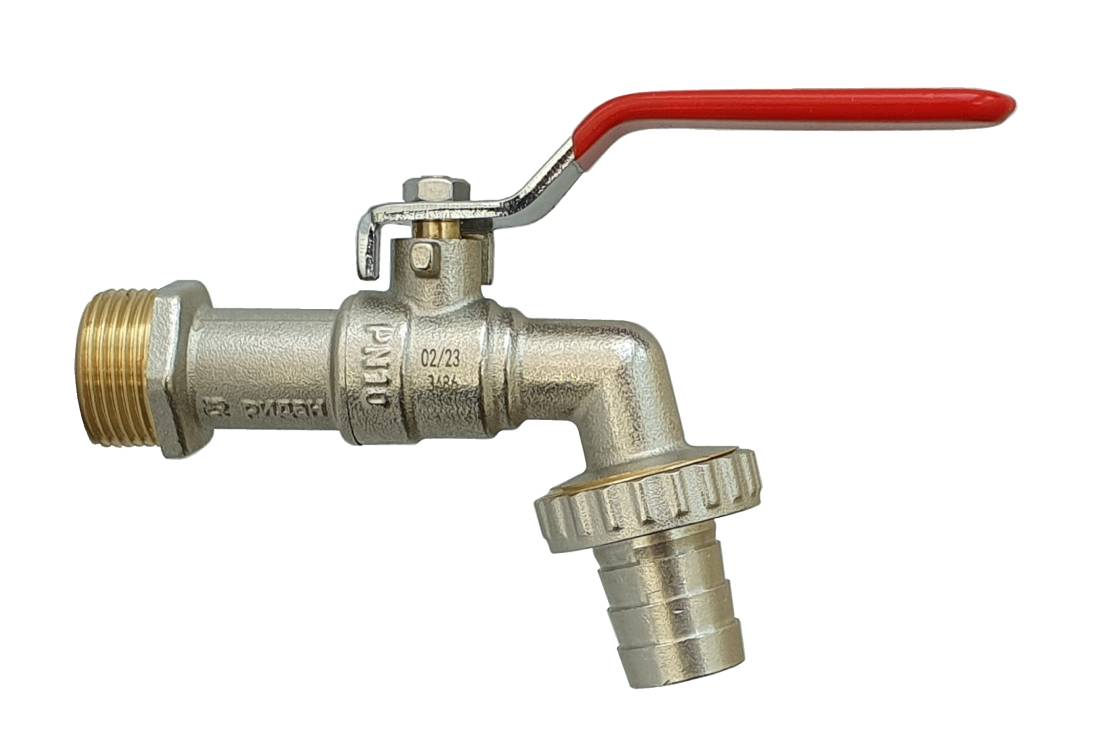

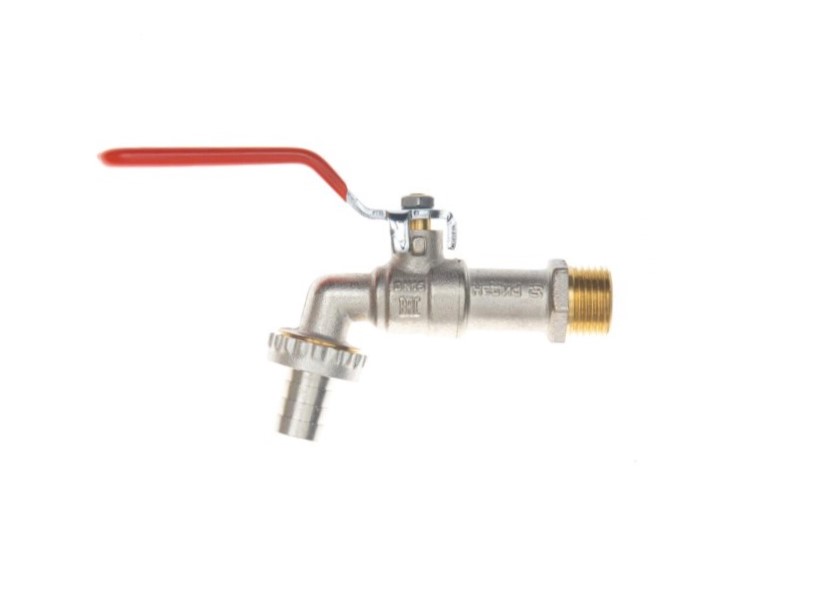

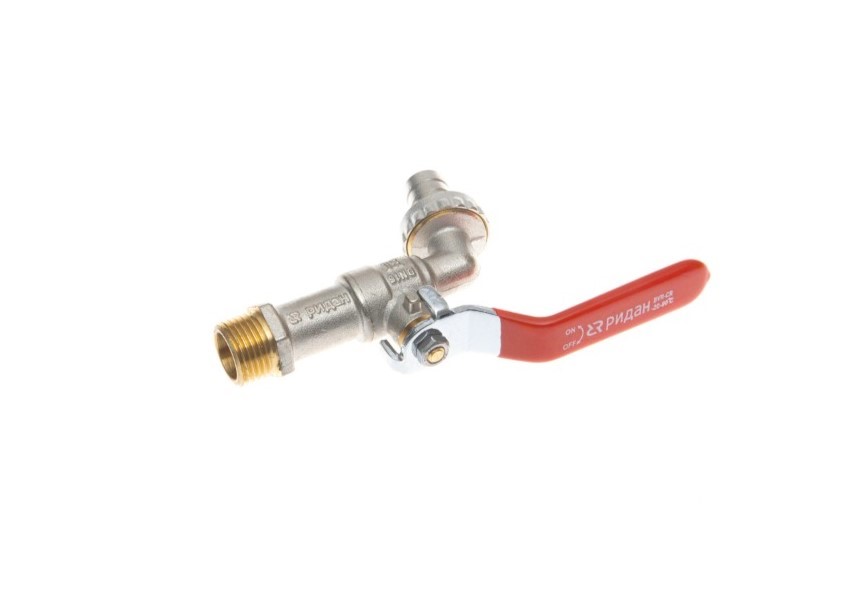

Исполнение: латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм: 15 (ГОСТ 28338)
Номинальное давление (PN), бар: 10
H, мм: 44,5 (1) 41,4 (2)
Максимальный момент затяжки при монтаже, Усилие- Нм: 70
D, мм: 90 (1) 87,5 (2)
Рабочее давление, бар: 10 (ГОСТ 356)
Технические характеристики
Исполнение:
латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм:
15 (ГОСТ 28338)
Номинальное давление (PN), бар:
10
H, мм:
44,5 (1) 41,4 (2)
Максимальный момент затяжки при монтаже, Усилие- Нм:
70
D, мм:
90 (1) 87,5 (2)
Рабочее давление, бар:
10 (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
1,9
Материал гайки сальника:
сталь 304
Температура рабочей среды, °С:
-20..95
Допустимая концентрация гликоля:
0,5
Dmax, мм:
15
D1, мм:
55 (1) 52,5 (2)
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Уплотнение шара:
EPDM (1) тефлон PTFE (2)
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
наружная резьба по UNI ISO 228/1
Размер присоединительной резьбы, дюймы:
0,5
Материал корпуса:
латунь ЛС58-2
H₁, мм:
46,6
Уплотнение штока:
EPDM (1) тефлон PTFE (2)
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN (ГОСТ 356)
E, мм:
13 (1) 11 (2)
Похожие
Вы недавно смотрели
1 393 ₽
