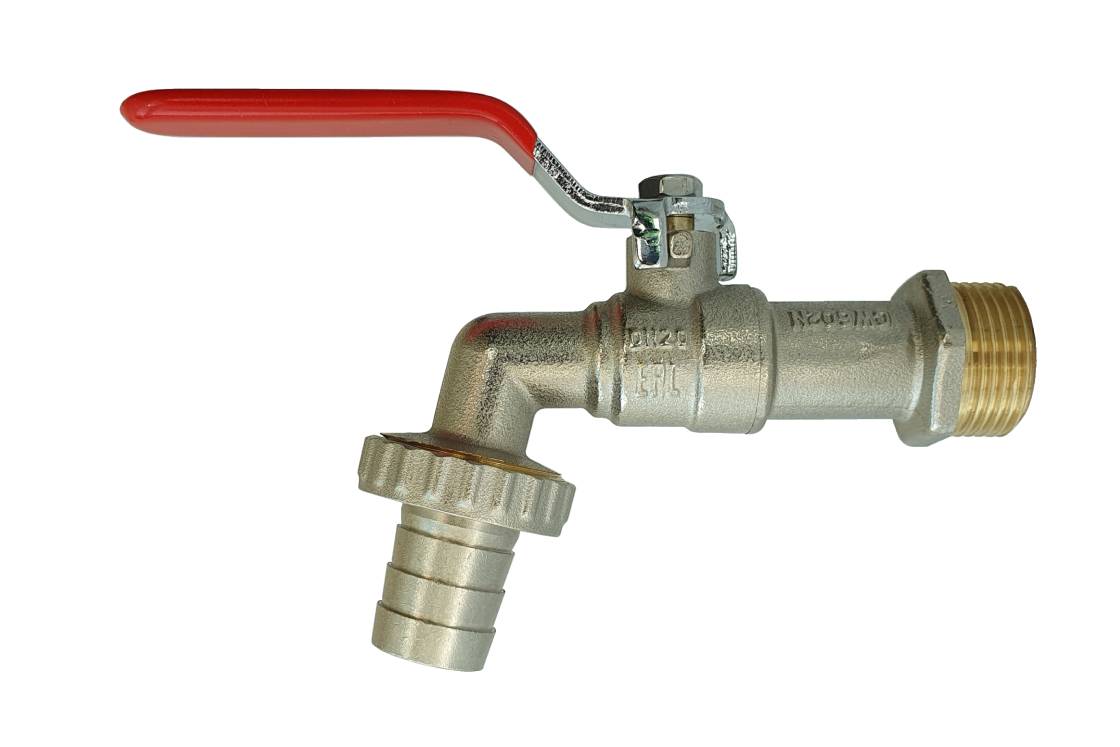

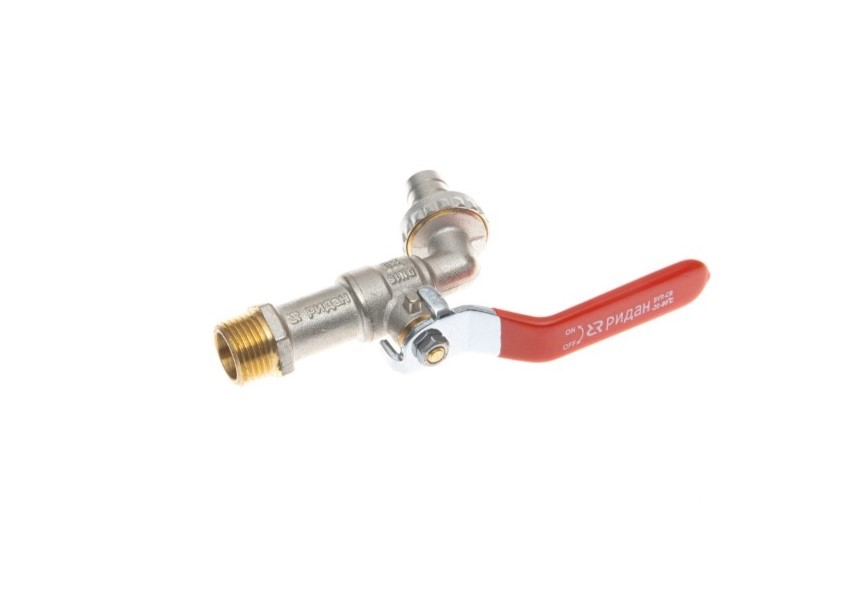

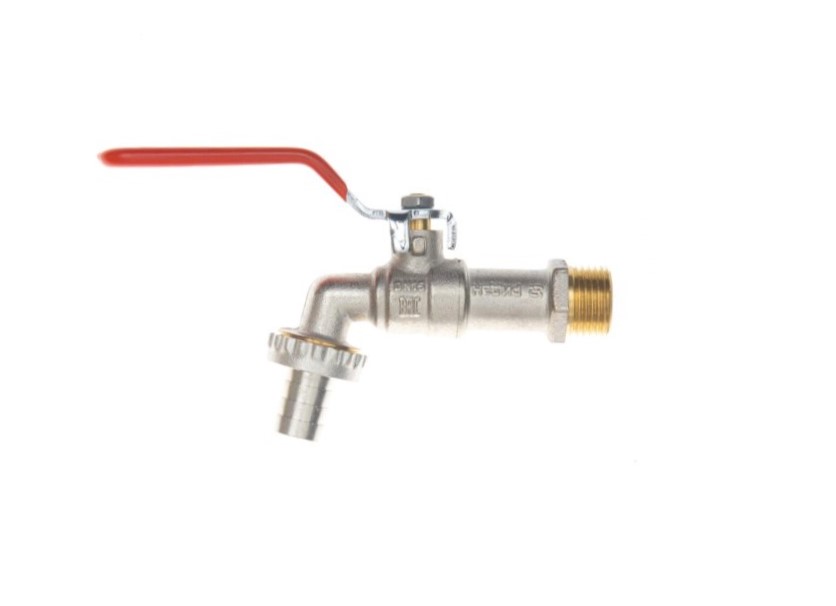

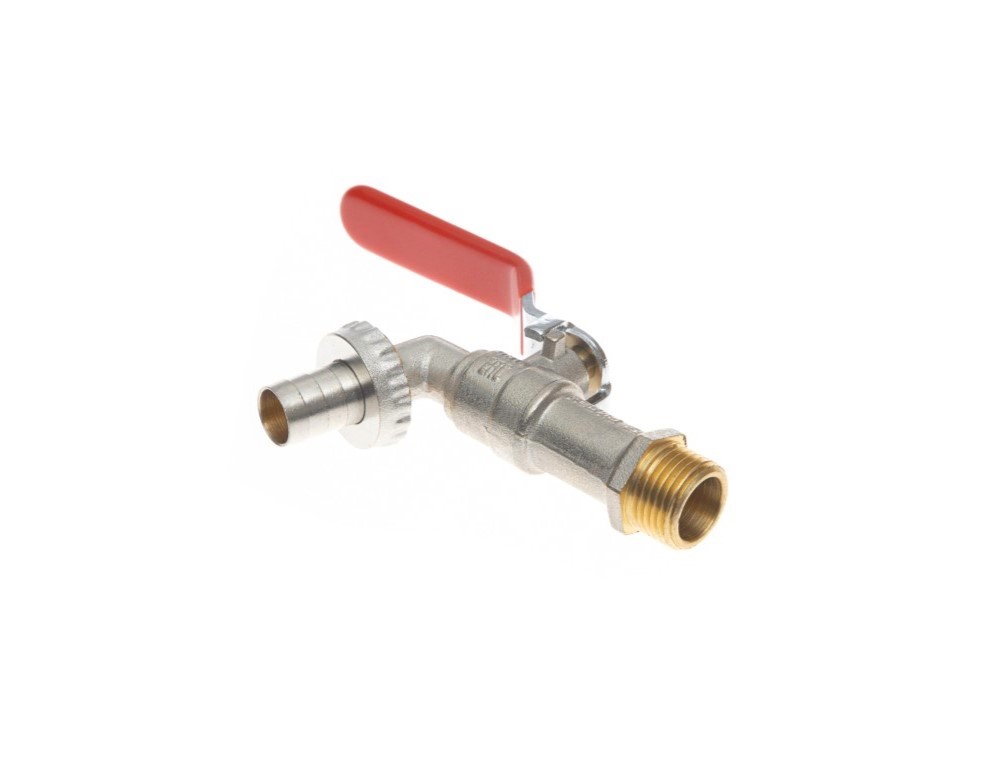

Исполнение: латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм: 25 (ГОСТ 28338)
Масса, кг, не более: 0,519
Номинальное давление (PN), бар: 10
H, мм: 56,2 (1) 49,5 (2)
Максимальный момент затяжки при монтаже, Усилие- Нм: 120
Рабочее давление, бар: 10 (ГОСТ 356)
Технические характеристики
Исполнение:
латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм:
25 (ГОСТ 28338)
Масса, кг, не более:
0,519
Номинальное давление (PN), бар:
10
H, мм:
56,2 (1) 49,5 (2)
Максимальный момент затяжки при монтаже, Усилие- Нм:
120
Рабочее давление, бар:
10 (ГОСТ 356)
D, мм:
115 (1) 106,5 (2)
Пропускная способность Kvs, м³/ч:
12,1
Материал гайки сальника:
сталь 304
Температура рабочей среды, °С:
-20..95
Допустимая концентрация гликоля:
0,5
Dmax, мм:
25,5
D1, мм:
69,8 (1) 49 (2)
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Уплотнение шара:
EPDM (1) тефлон PTFE (2)
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
наружная резьба по UNI ISO 228/1
Размер присоединительной резьбы, дюймы:
1
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
EPDM (1) тефлон PTFE (2)
H₁, мм:
54,5
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN (ГОСТ 356)
E, мм:
15 (1) 14 (2)
