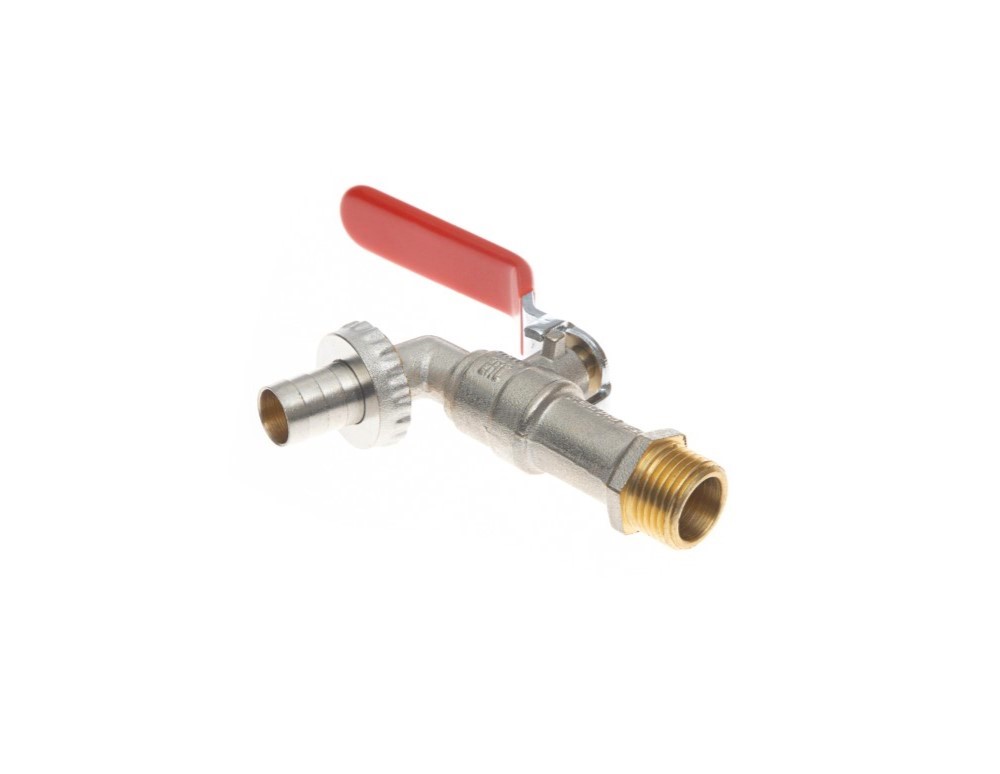

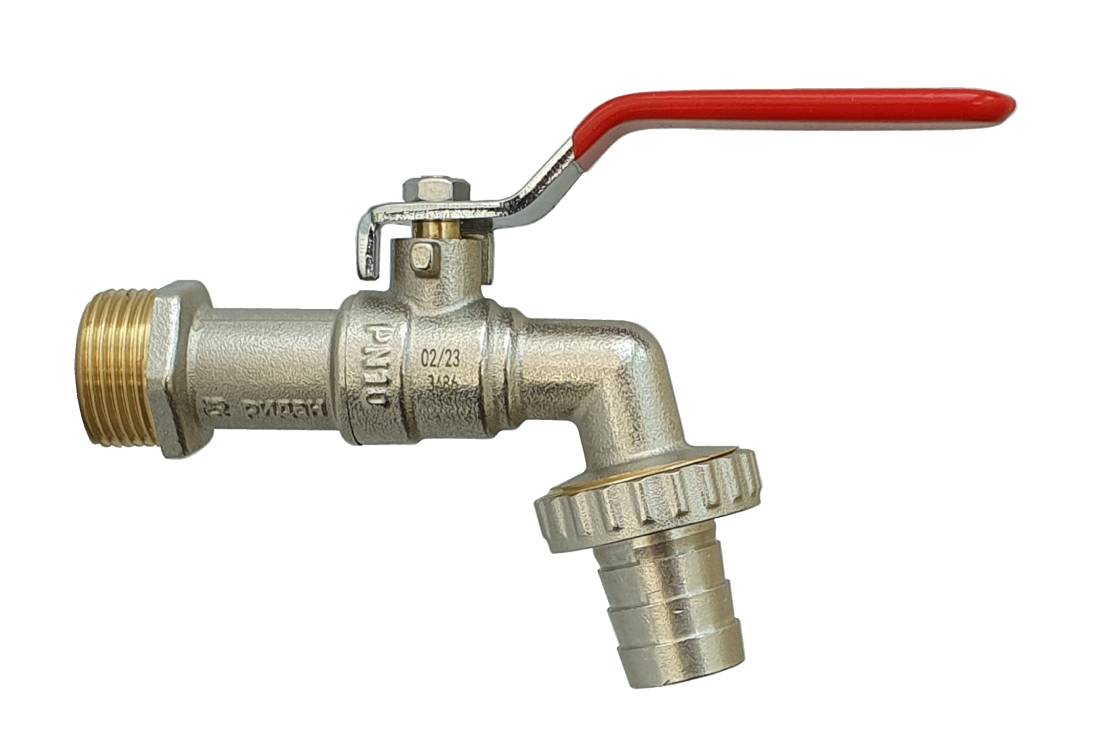

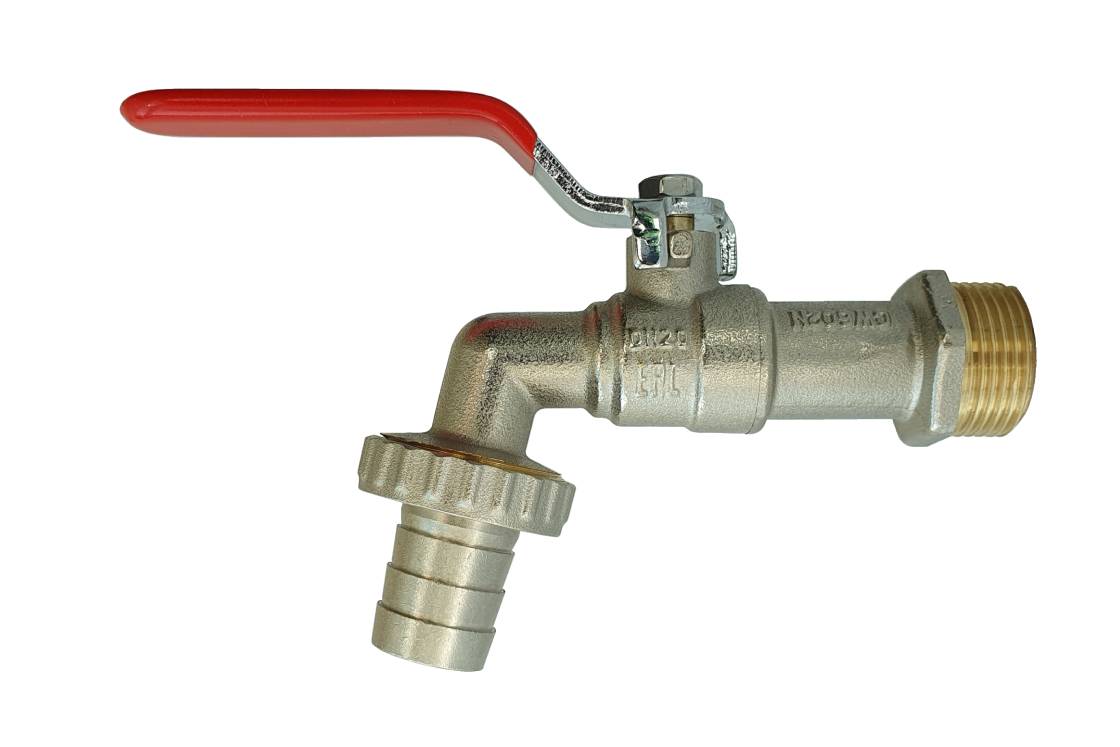

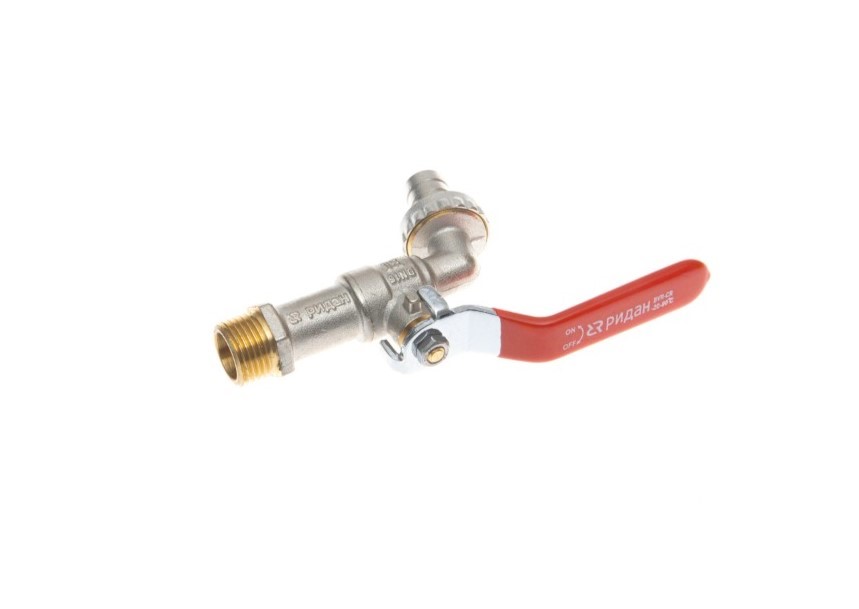

Исполнение: латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм: 20 (ГОСТ 28338)
Номинальное давление (PN), бар: 10
H, мм: 44,5 (1) 42,5(2)
Максимальный момент затяжки при монтаже, Усилие- Нм: 95
D, мм: 90 (1) 87,5 (2)
Рабочее давление, бар: 10 (ГОСТ 356)
Технические характеристики
Исполнение:
латунный полнопроходной с насадкой под шланг
Номинальный диаметр (DN), мм:
20 (ГОСТ 28338)
Номинальное давление (PN), бар:
10
H, мм:
44,5 (1) 42,5(2)
Максимальный момент затяжки при монтаже, Усилие- Нм:
95
D, мм:
90 (1) 87,5 (2)
Рабочее давление, бар:
10 (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
6
Материал гайки сальника:
сталь 304
Температура рабочей среды, °С:
-20..95
Допустимая концентрация гликоля:
0,5
Dmax, мм:
20,5
D1, мм:
57 (1) 57,5 (2)
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Уплотнение шара:
EPDM (1) тефлон PTFE (2)
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
наружная резьба по UNI ISO 228/1
Размер присоединительной резьбы, дюймы:
0,75
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
EPDM (1) тефлон PTFE (2)
H₁, мм:
53,5
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN (ГОСТ 356)
E, мм:
12,5 (1) 14 (2)
