A, мм: 24,5
Длина (L), мм: 96

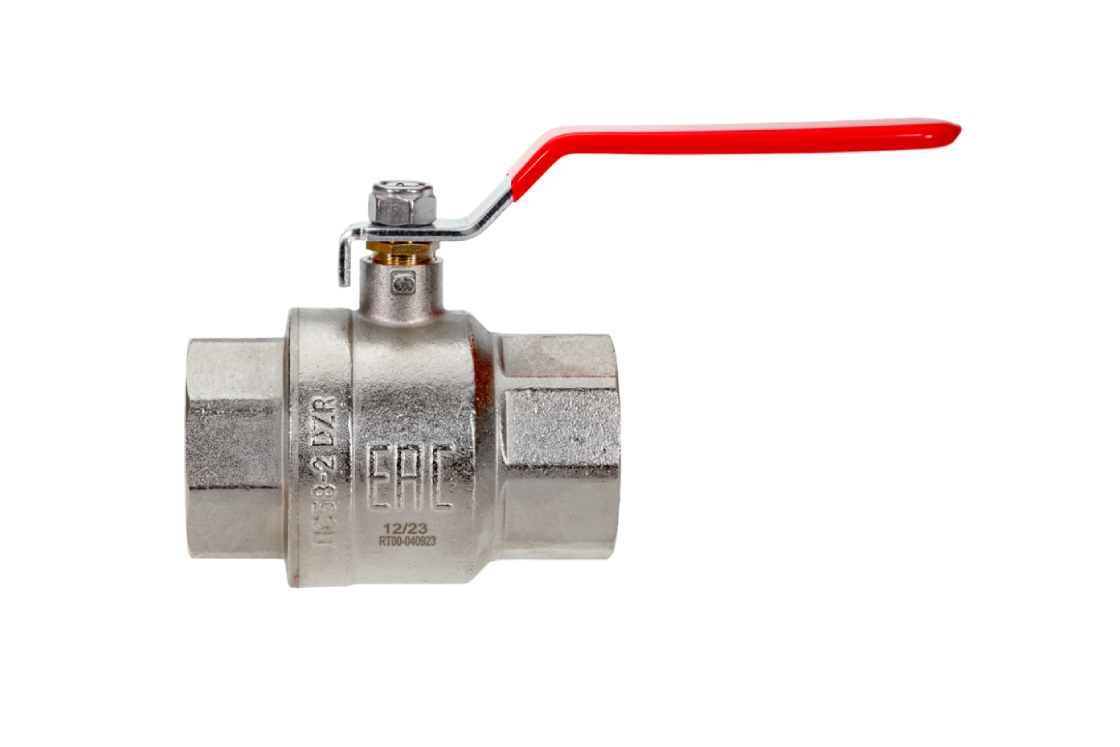

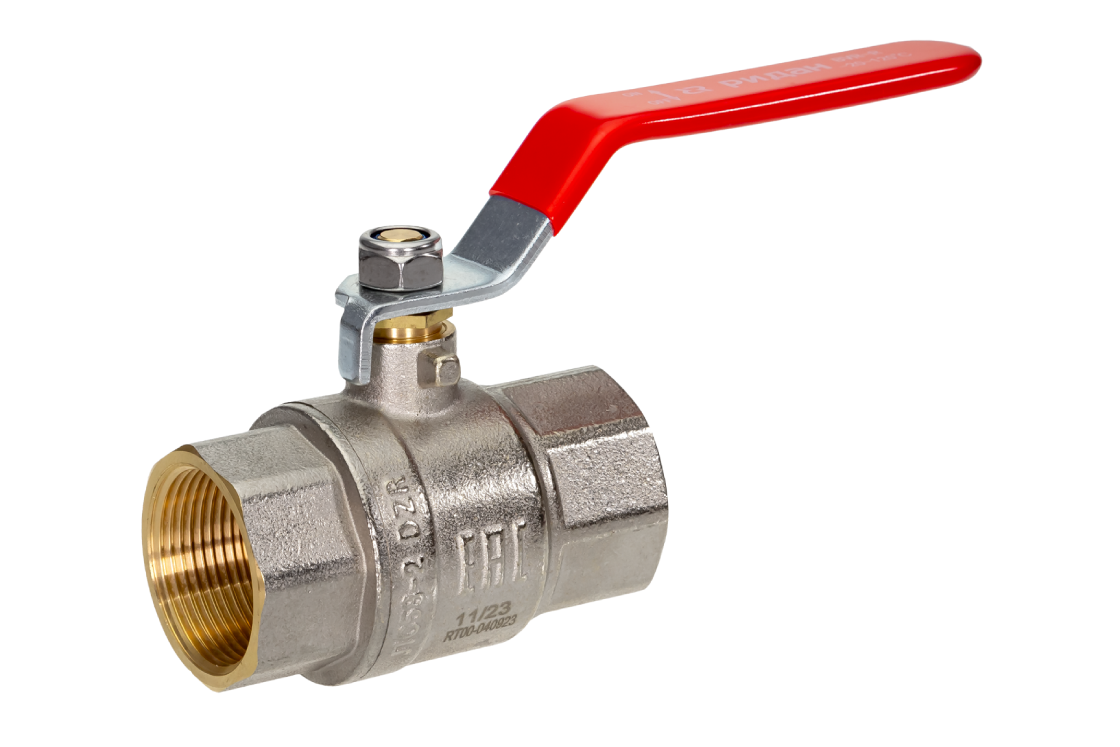

Исполнение: латунный полнопроходной
Масса, кг, не более: 0,775 (1) 0,802 (2)
Номинальный диаметр (DN), мм: 32 (ГОСТ 28338)
Номинальное давление (PN), бар: 40
H, мм: 60,85 (1) 82 (2)
Технические характеристики
A, мм:
24,5
Длина (L), мм:
96
Исполнение:
латунный полнопроходной
Масса, кг, не более:
0,775 (1) 0,802 (2)
Номинальный диаметр (DN), мм:
32 (ГОСТ 28338)
Номинальное давление (PN), бар:
40
H, мм:
60,85 (1) 82 (2)
L, мм:
96
D, мм:
32
Максимальный момент затяжки при монтаже, Усилие- Нм:
150
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
84
Температура рабочей среды, °С:
-20..120
Допустимая концентрация гликоля:
0,5
Материал гайки:
Коррозионностойкая Сталь 304
B, мм:
105 (1) 140 (2)
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба по UNI ISO 228/1
S, мм:
47
Размер присоединительной резьбы, дюймы:
1,25
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
EPDM
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
