A, мм: 25
Длина (L), мм: 107

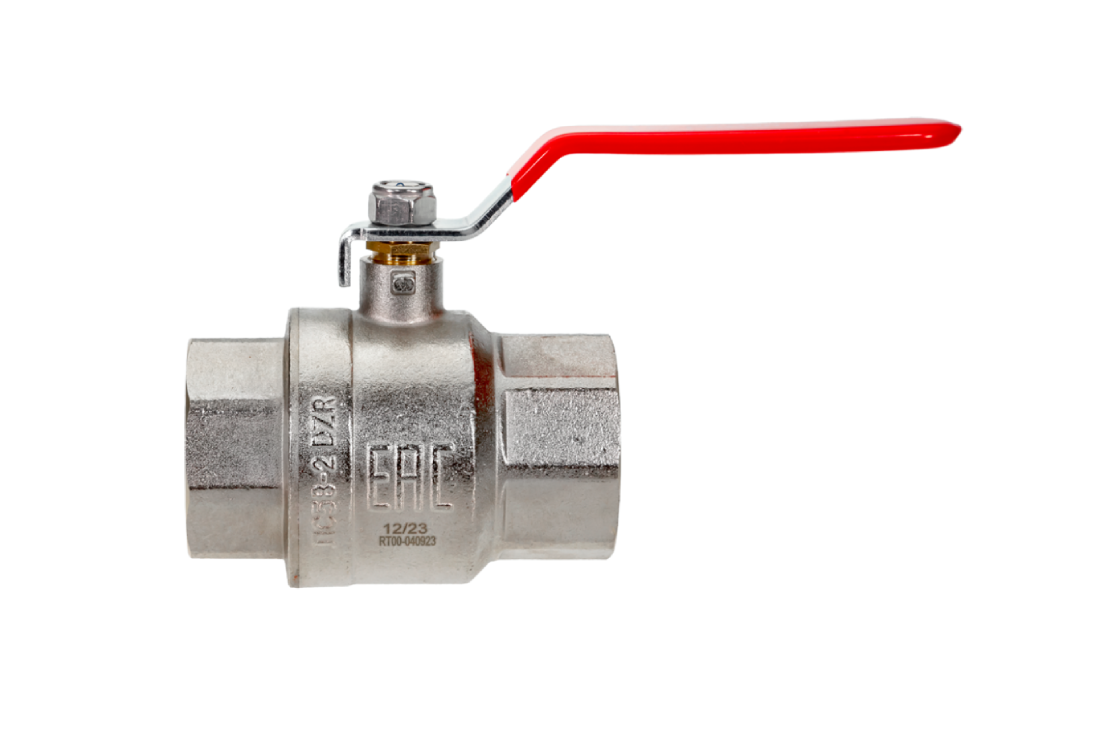

Исполнение: латунный полнопроходной
Масса, кг, не более: 1,23
Номинальный диаметр (DN), мм: 40 (ГОСТ 28338)
Номинальное давление (PN), бар: 40
H, мм: 68,35 (1) 87,5 (2)
Технические характеристики
A, мм:
25
Длина (L), мм:
107
Исполнение:
латунный полнопроходной
Масса, кг, не более:
1,23
Номинальный диаметр (DN), мм:
40 (ГОСТ 28338)
Номинальное давление (PN), бар:
40
H, мм:
68,35 (1) 87,5 (2)
L, мм:
107
D, мм:
40
Максимальный момент затяжки при монтаже, Усилие- Нм:
190
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
156
Температура рабочей среды, °С:
-20..120
Допустимая концентрация гликоля:
0,5
Материал гайки:
Коррозионностойкая Сталь 304
B, мм:
158 (1) 140 (2)
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба по UNI ISO 228/1
S, мм:
54
Размер присоединительной резьбы, дюймы:
1,5
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
EPDM
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
