Длина (L), мм: 128
A, мм: 28 (1) 29 (2)
Масса, кг, не более: 1,7

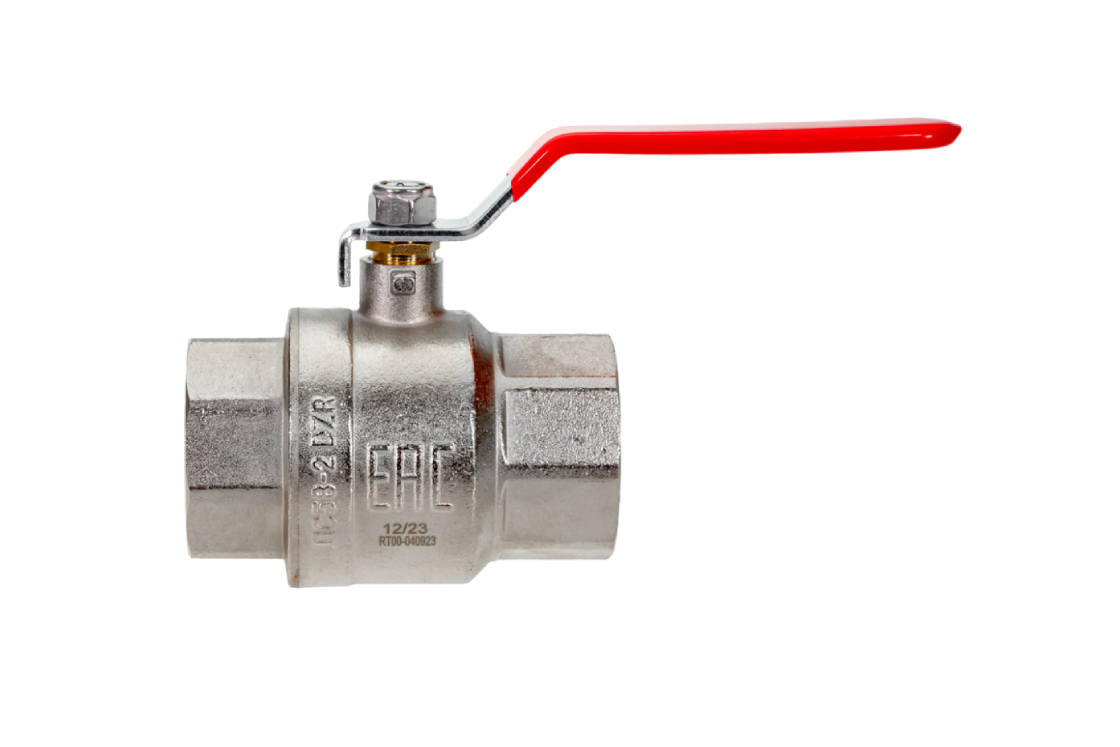

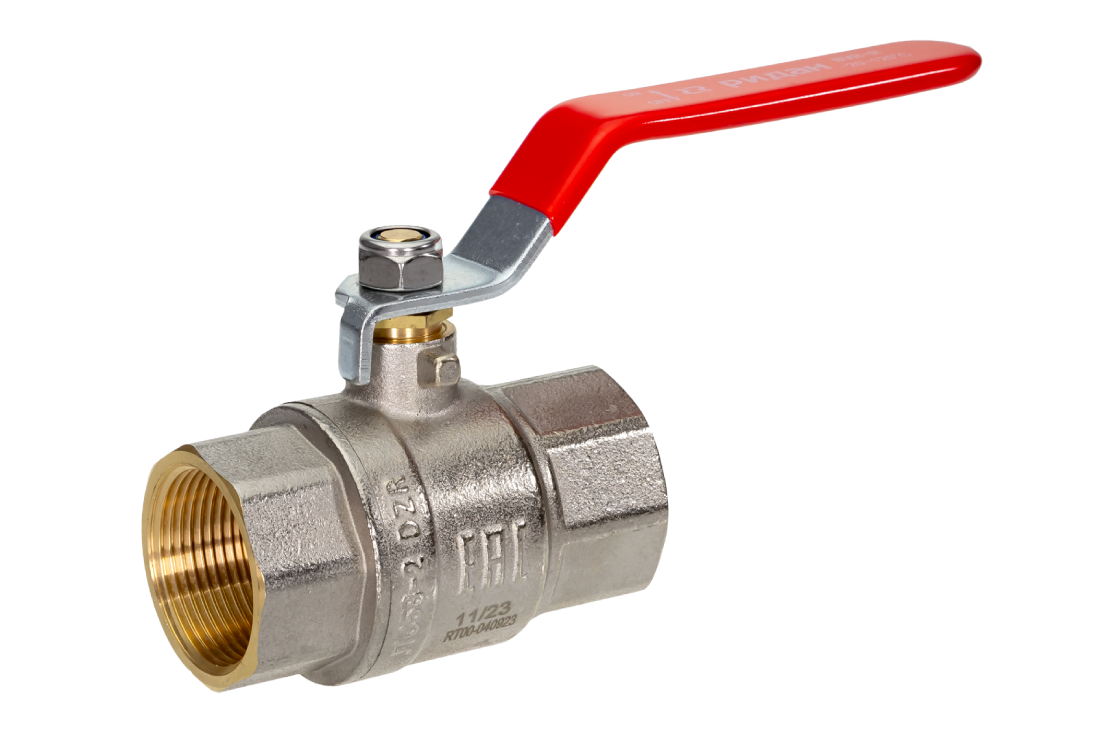

Исполнение: латунный полнопроходной
Номинальный диаметр (DN), мм: 50 (ГОСТ 28338)
Номинальное давление (PN), бар: 40
H, мм: 75,6 (1) 98,5 (2)
Технические характеристики
Длина (L), мм:
128
A, мм:
28 (1) 29 (2)
Масса, кг, не более:
1,7
Исполнение:
латунный полнопроходной
Номинальный диаметр (DN), мм:
50 (ГОСТ 28338)
Номинальное давление (PN), бар:
40
H, мм:
75,6 (1) 98,5 (2)
L, мм:
128
D, мм:
50
Максимальный момент затяжки при монтаже, Усилие- Нм:
230
Рабочее давление, бар:
40 (ГОСТ 356)
Пробное давление, бар:
1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч:
243
Температура рабочей среды, °С:
-20..120
Допустимая концентрация гликоля:
0,5
Материал гайки:
Коррозионностойкая Сталь 304
B, мм:
158 (1) 165 (2)
Уплотнение шара:
тефлон PTFE
Герметичность затвора (объем протечки / класс герметичности):
А по ГОСТ 9544-2015
Рабочая среда:
вода и водогликолевые смеси
Присоединение к трубопроводу:
внутренняя резьба по UNI ISO 228/1
S, мм:
66
Размер присоединительной резьбы, дюймы:
2
Материал корпуса:
латунь ЛС58-2
Уплотнение штока:
EPDM
Управление:
Рукоятка
Материал штока:
латунь ЛС58-2 (1) латунь ЛС59 (2)
Материал шара:
латунь ЛС58-2
Пробное (испытательное) давление согласно ГОСТ 356, бар:
1,5PN
